Подключение АТМxx к IRZ Collector для одновременной независимой работы портов RS485 и RS232
Чтобы приборы, подключенные к интерфейсам RS485 и RS232, были доступны по разным портам, необходимо настроить эту работу в ПО iRZ Collector и разнести порты по интерфейсам.
Чтобы разнести порты по интерфейсам, потребуется выполнить несколько действий:
-
Добавить этот же модем в ПО iRZ Collector, но с другим рассчитанным IMEI (алгоритм расчета см. в п.1).
-
Настроить модем в ПО ATM Control SE (см. п.2).
-

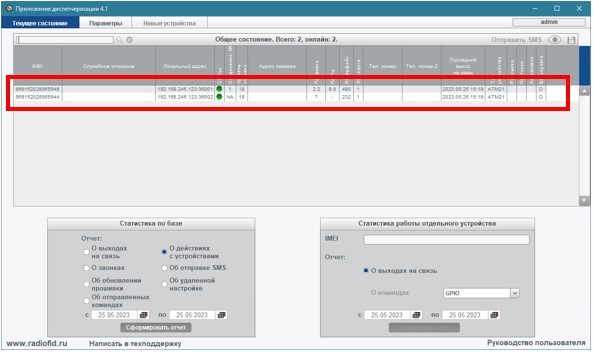

Проверить, что модем подключился к iRZ Collector с двух разных IMEI-адресов в приложении iRZ Dispatcher и присвоено два разных порта для разных интерфейсов (см. п.3).
Рассчитать новый IMEI модема для выделения отдельного порта
Следующие действия описывают как высчитать «виртуальный» IMEI модема, исходя из его реального IMEI.
-
Перейти на сайт для вычисления контрольной цифры IMEI
-

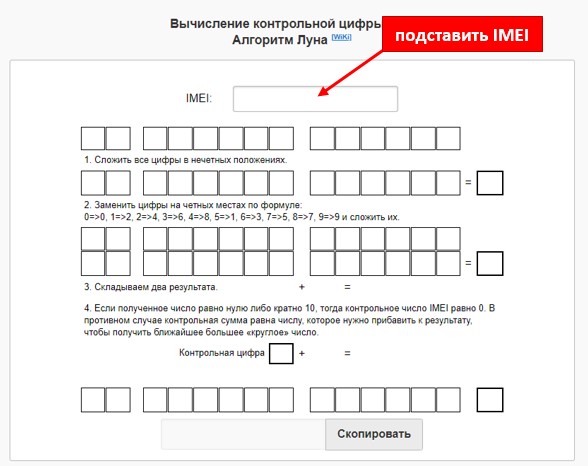

В поле IMEI подставить IMEI Вашего модема, заменив первую цифру на 9. Например, IMEI модема – 869152028955945, нужно подставить – 969152028955945.
Подставив IMEI в программе, последняя цифра IMEI удалится. Последняя цифра, это контрольная сумма, которую программа автоматически обрезает. Это делается для правильного расчета «виртуального» IMEI.
-
Новый IMEI сгенерируется автоматически.
-

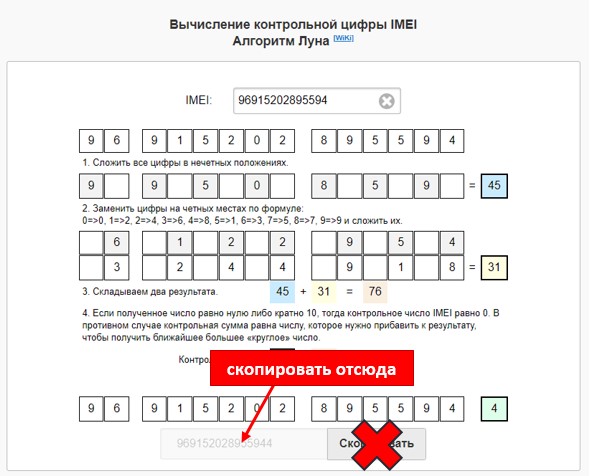

Скопировать новый IMEI, выделив его и нажав на правую кнопку мыши → Копировать. Кнопка Скопировать на сайте может не работать.
Настройка модема в программе ATM Control SE
-
Открыть ПО ATM Control SE.
-
Открыть вкладку Настройки → SIM.
-

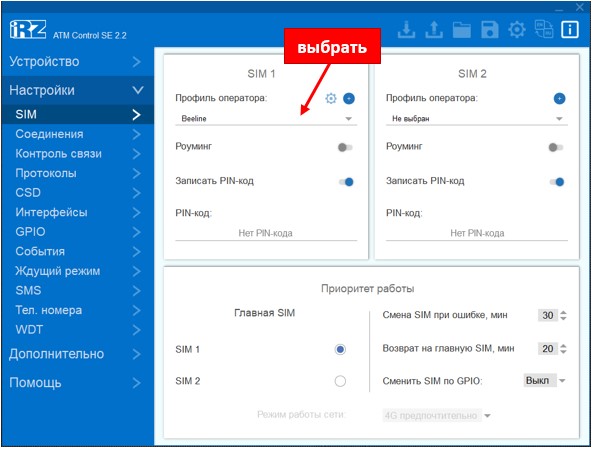

Выбрать профиль оператора используемой в модеме SIM-карты.
-
Открыть вкладку Интерфейсы.
-

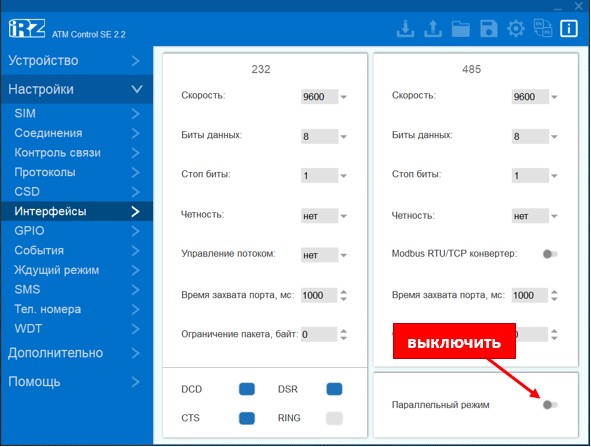

Отключить параллельный режим, бегунок должен быть серый.
-
Открыть вкладку Соединения.
-

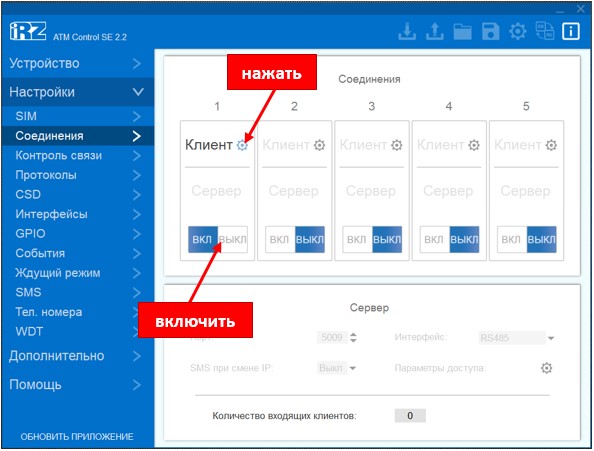

Включить Соединение №1, нажав на кнопку Вкл / Выкл.
-

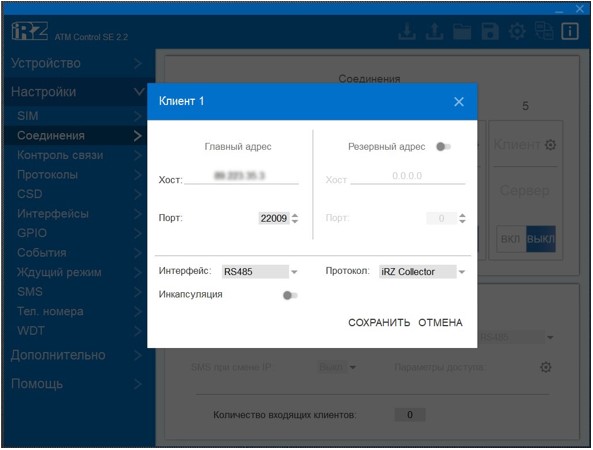

Открыть настройки Соединения №1 нажав на значок шестеренки.
-
Указать:
Хост - IP адрес.
Порт – порт компьютера (сервера), где установлена программа IRZ Collector.
Интерфейс – интерфейс, используемый этим соединением, например, RS485.
Протокол – протокол «iRZ Collector».
-
Нажать Сохранить.
-

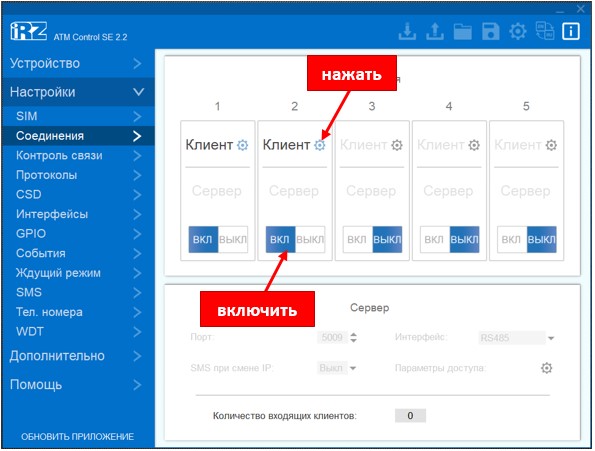

Включить Соединение №2, нажав на кнопку Вкл / Выкл.
-

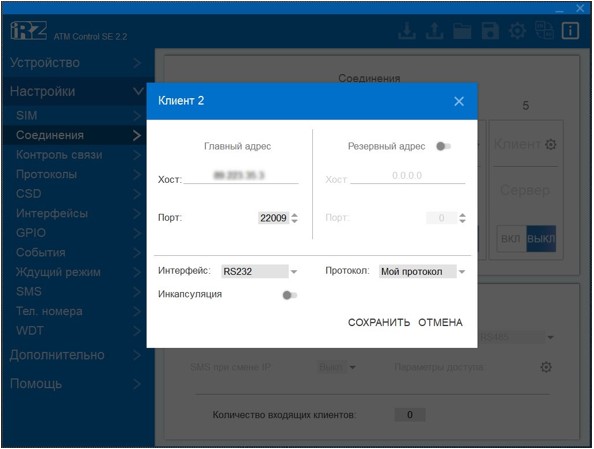

Открыть настройки Соединения №2 нажав на значок шестеренки.
-
Указать:
Хост - IP адрес.
Порт – порт компьютера (сервера), где установлена программа IRZ Collector.
Интерфейс – интерфейс, используемый этим соединением, если ранее использовался RS485, то выбрать RS232.
Протокол – «Мой протокол».
-

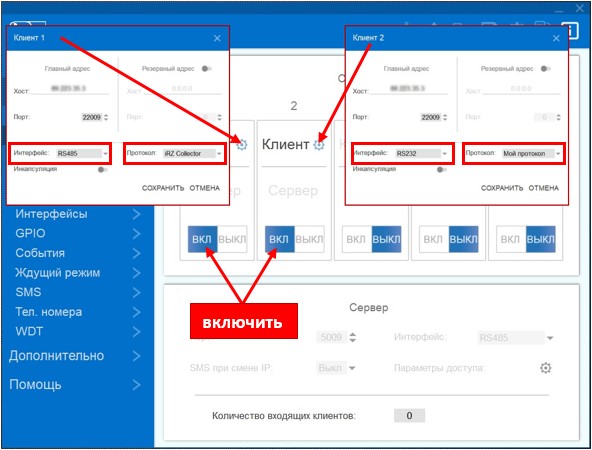

Нажать Сохранить. Для проверки на картинке ниже собраны все данные, которые вносятся в Соединение №1 и Соединение №2.
-

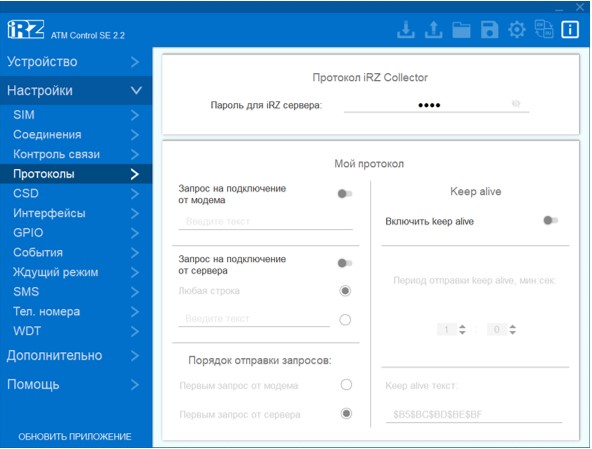

Открыть вкладку Настройки → Протоколы.
-

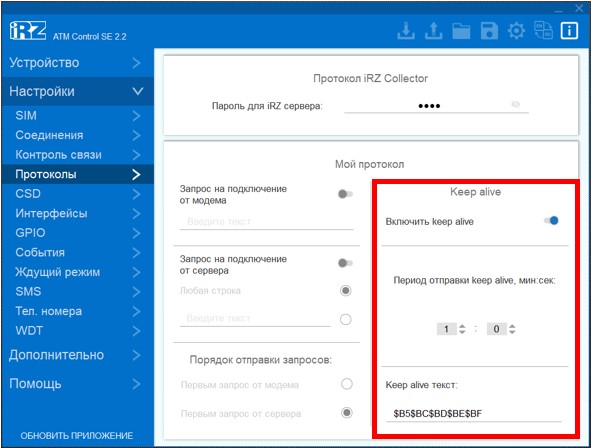

Включить Keep alive.
-
Установить в Keep alive следующие параметры:
Период отправки keep alive, мин:сек: 1 : 0
Keep alive текст: $B5$BC$BD$BE$BF
-
Включить Запрос на подключение от модема.
-

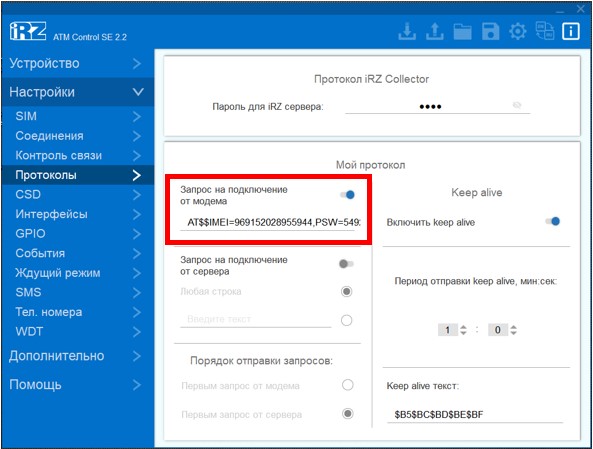

Ввести в графу Запрос подключения от модема следующий текст без пробелов:
AT$$IMEI=«виртуальный» IMEI вашего модема,PSW=5492,TYP=ATM,DEV=модель модема,SIM=@02,CSQ=@04,INT=232,$0A
-
Записать настройки в модем нажав:
Настройка завершена!
