Настройка модемов ATMx-xxx для работы в режиме «Только CSD»
| Для настройки модема понадобится программа ATM Control. Программу можно скачать на официальном сайте www.radiofid.ru. |
-
Подключаем модем по интерфейсу USB, для этого нам понадобится кабель USB A на USB B mini.
-
Достаем из модема оба SIM-лотка.
-
Видим, что программа распознала модем. Если этого не произошло, то нужно скачать драйвер ATM_USB_Driver.inf.
-

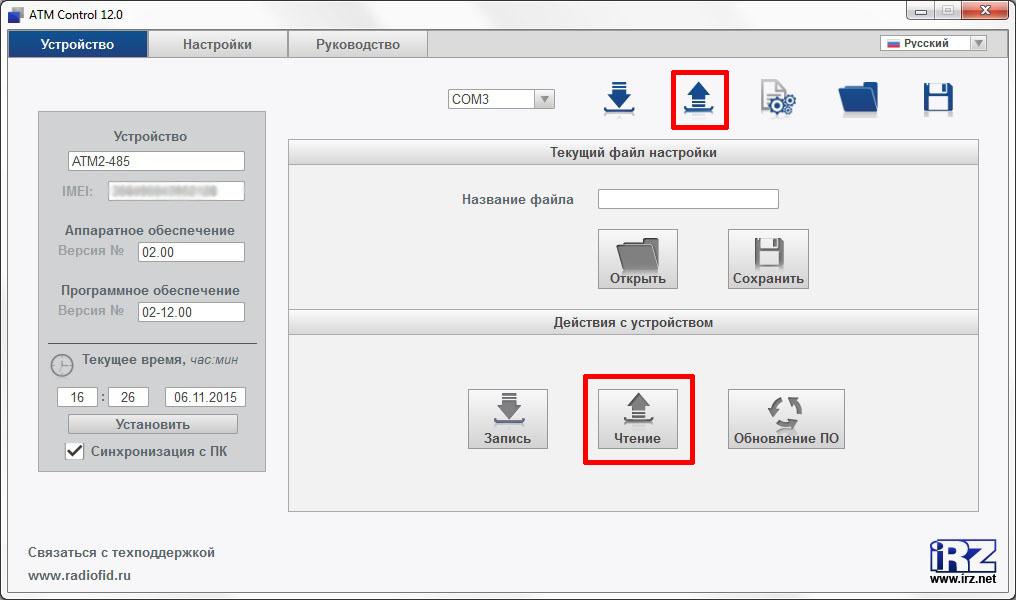

Нажимаем кнопку Чтение, чтобы программа считала настройки с модема.
-

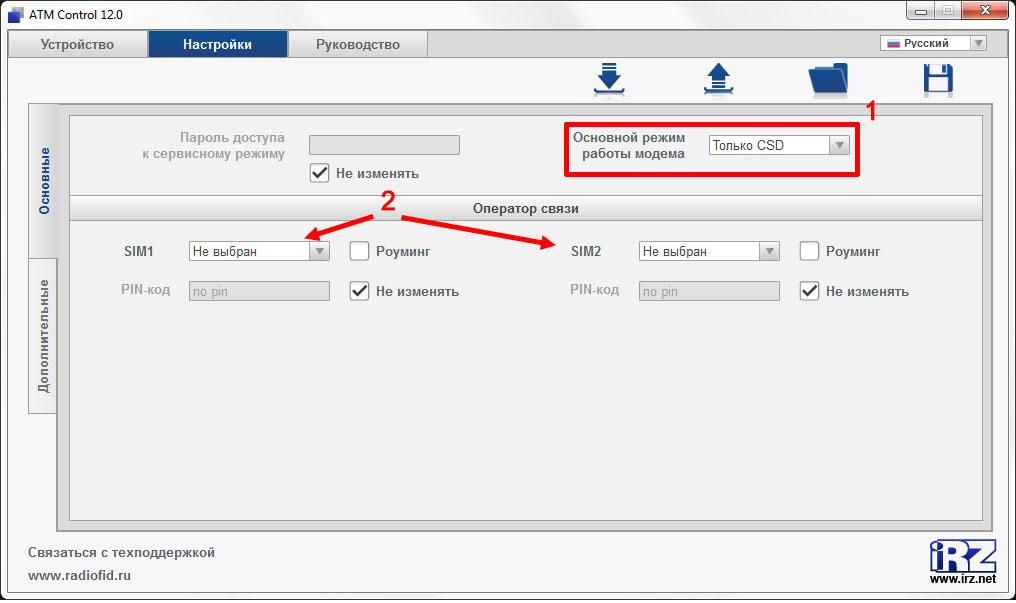

На вкладке Настройки выбираем режим Только CSD (см. 1).
Оператора связи можно выбрать на тот случай, если в дальнейшем может понадобиться передача данных по GPRS (см. 2).
-

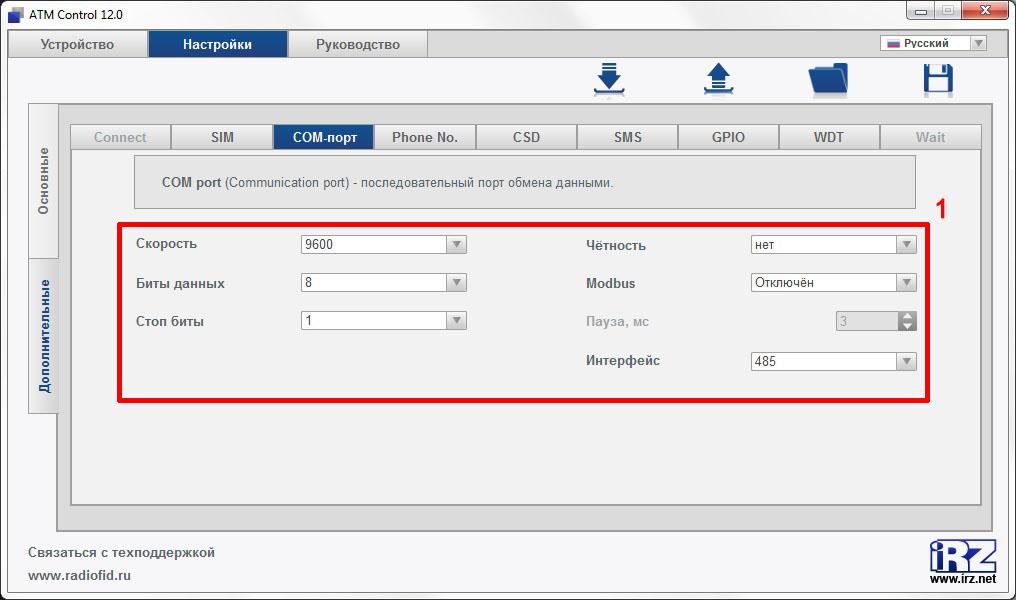

На вкладке Дополнительные → СОМ-порт задаем настройки СОМ-порта (см. 1).
Все параметры на этой вкладке должны быть такими же, как на внешнем приборе.
-

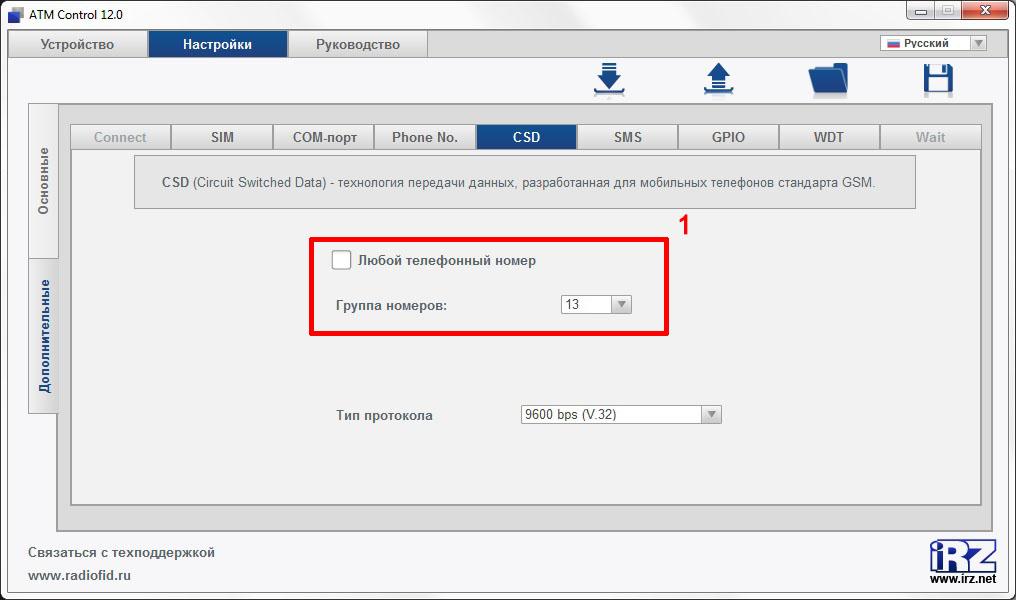

Если на вкладке CSD отметить параметр Любой телефонный номер (см. 1), то модем будет принимать входящие вызовы со всех телефонных номеров. Можно ограничить доступ по номеру телефона, т.е. сделать так, чтобы модем принимал входящее соединение только с заранее заданных номеров.

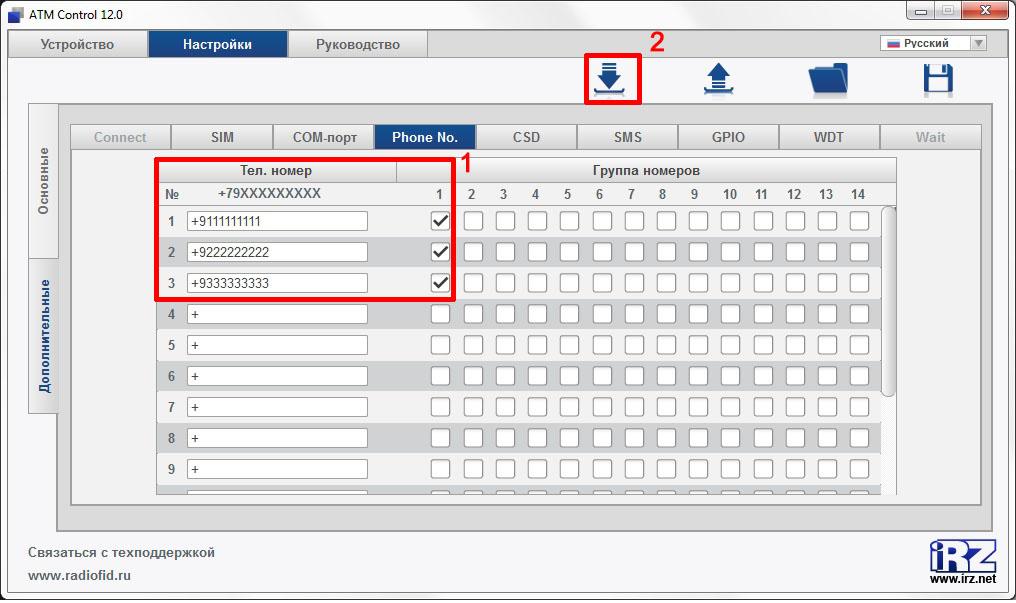

Для этого на вкладке Phone № нужно сформировать группу телефонных номеров, с которых модем будет принимать входящее подключение. В столбце слева можно ввести до 14 таких телефонных номеров. Проставляем галочки напротив нужных номеров в столбце одной из групп (пример см. 1).
На вкладке CSD выбираем номер сформированной группы. Теперь если на модем позвонит один из номеров, входящих в выбранную группу, то он установит CSD-соединение. Если же кто-то позвонит с номера, которого нет в телефонной книге, то модем сбросит соединение. Таким образом, неавторизированные пользователи не смогут установить соединение с Вашим прибором.
-
Записываем внесенные настройки в модем кнопкой Запись (см. 2).
-
Вставляем оба SIM-лотка и подаем на модем питание. После того как модем зарегистрируется в GSM-сети, светодиод начнет мигать редко. Это означает, что модем перешел в режим ожидания и доступен для CSD-подключения.
