Отправка и чтение SMS с помощью модема iRZ TU32
|
В статье приведён алгоритм отправки и чтения SMS в текстовом формате. Отправка и чтение SMS выполняются через терминальную программу Terminal в операционной системе Windows 10. Работа с модемом через другие терминальные программы в более ранних версиях ОС Windows (XP, 7, 8) происходит аналогичным образом. |
Подготовительный этап
-

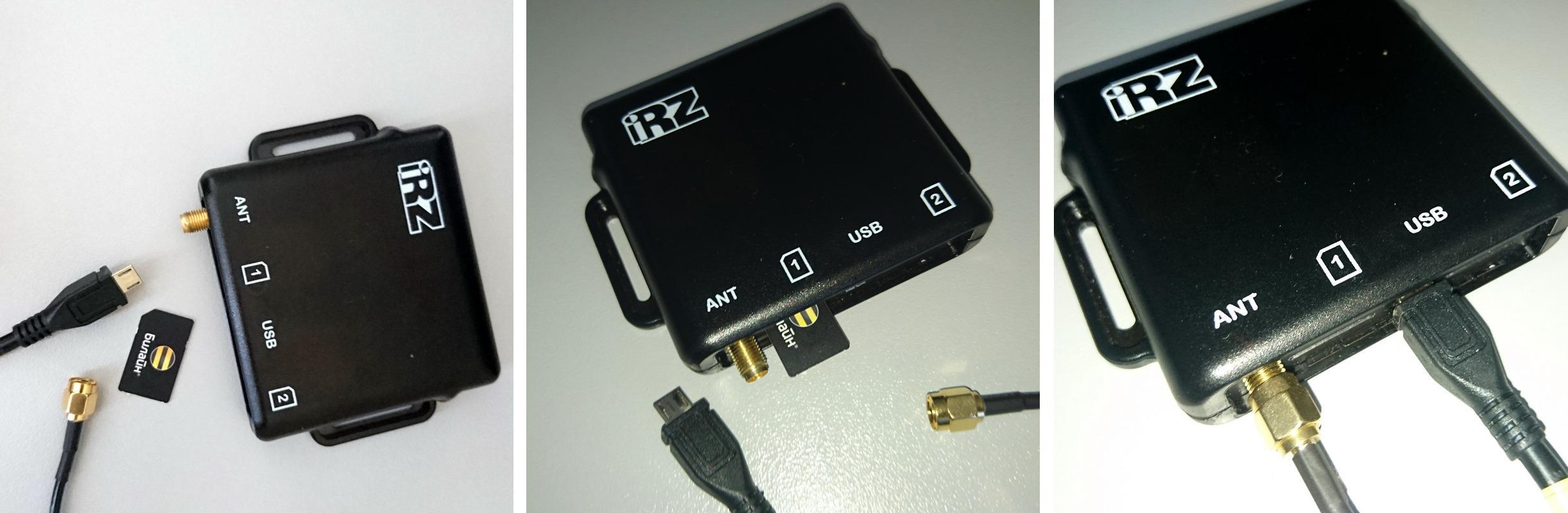

Подготовьте TU32 к работе:
-
установите SIM-карту;
-
подключите антенну;
-
подключите модем к компьютеру с помощью кабеля USB-microUSB.
-
| Кабель USB-microUSB представлен на официальном сайте www.radiofid.ru. |
-

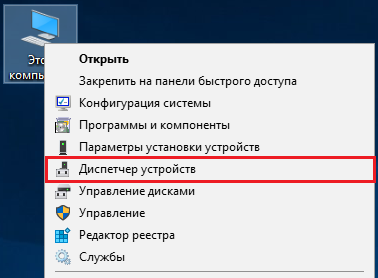

Откройте Диспетчер устройств на компьютере: нажмите правой кнопкой мыши на ярлык Этот компьютер и в выпадающем списке выберите Диспетчер устройств.
-

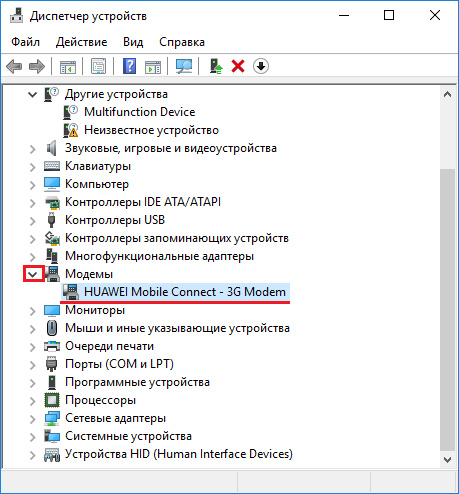

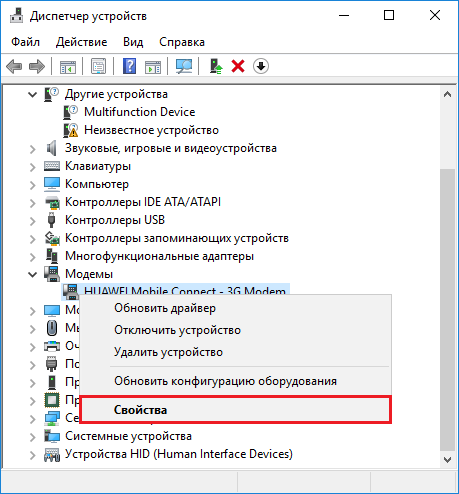

В Диспетчере устройств раскройте список Модемы и найдите запись HUAWEI Mobile Connect – 3G Modem.
-
Нажмите правой кнопкой мыши на запись HUAWEI Mobile Connect – 3G Modem и выберите в меню пункт Свойства.
-
Откроется окно Свойства.

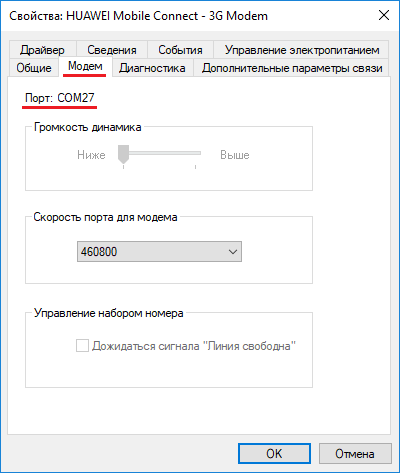

Перейдите на вкладку Модем. Запомните номер COM-порта, указанный в строке Порт. Это COM-порт компьютера, к которому подключен TU32.
В примере – COM27.
-

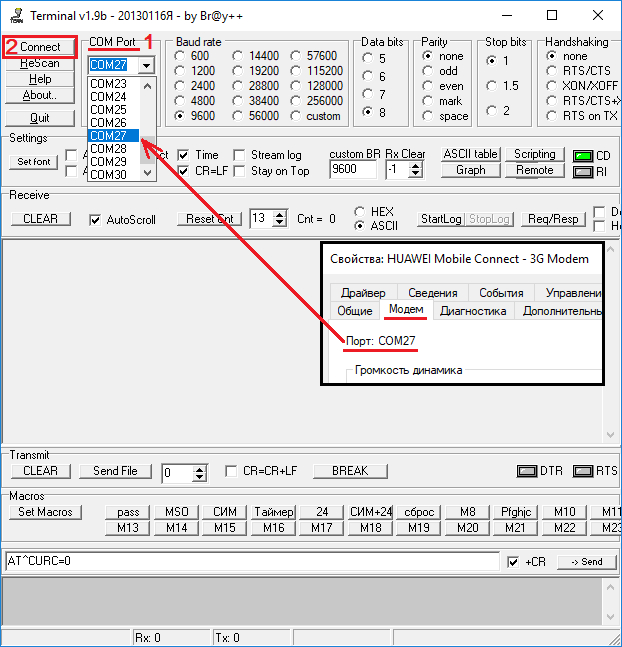

Запустите программу Terminal. Скачать программу можно по ссылке.
-
В поле COM Port укажите COM-порт, к которому подключен модем (см. п. 5). В примере – COM27.
Затем нажмите Connect.

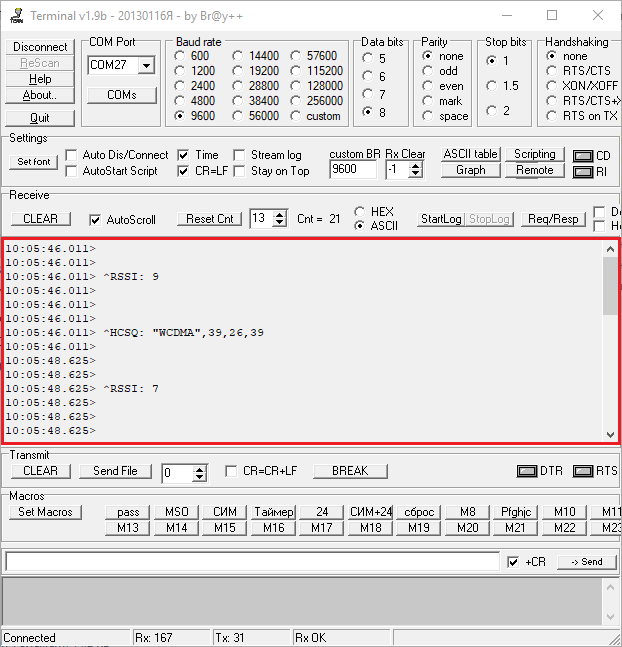

Программа Terminal подключилась к TU32. В окне вывода программы отображаются служебные сообщения от модема.
Отправить SMS
-

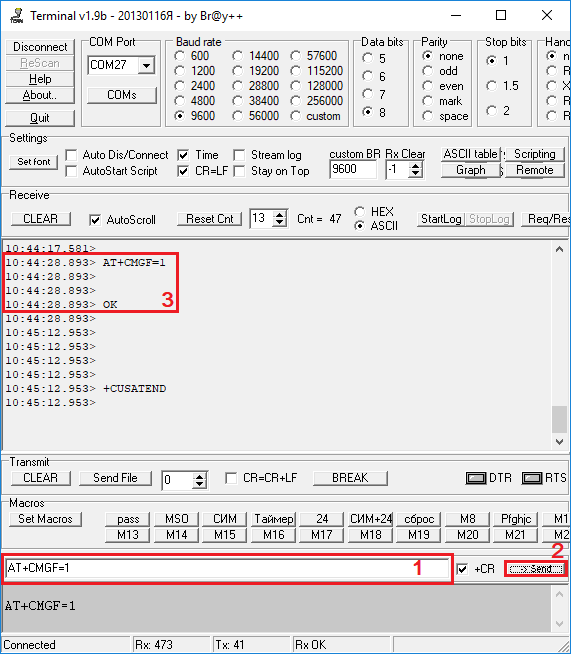

Чтобы настроить TU32 на отправку SMS в текстовом формате, введите команду
AT+CMGF=1Нажмите Send.
Ответ модема:
ОК
-

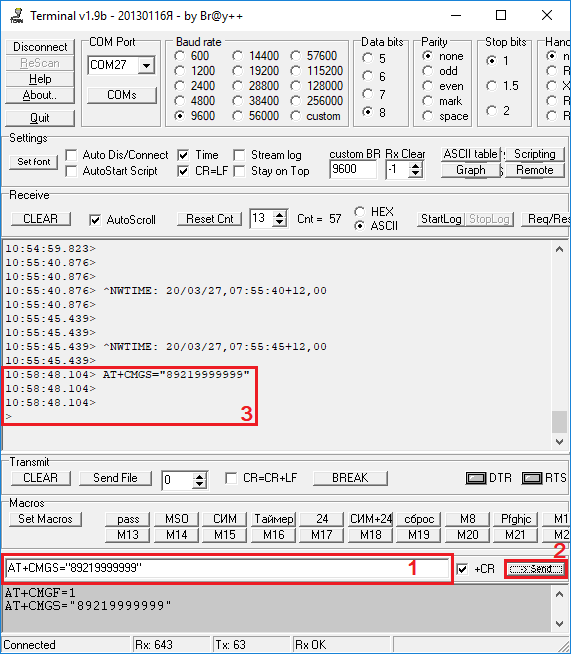

Введите команду с номером телефона, на который необходимо отправить SMS, например:
AT+CMGS="89219999999"Нажмите Send
Ответ модема:
>
-

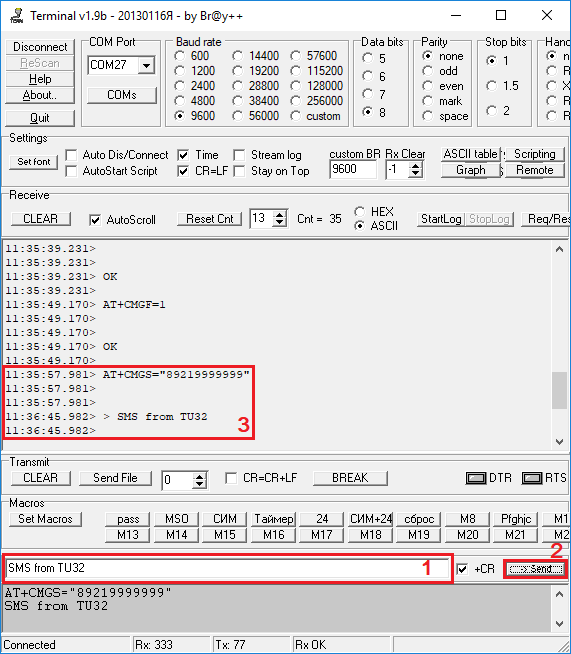

Введите текст SMS, например:
SMS from TU32Нажмите Send.
|
В тексте SMS можно использовать символы латинского, французского и немецкого алфавита, а также цифры. Максимальный размер сообщения на латинице – 160 знаков, на немецком или французском языке – 140 знаков. Использовать русские буквы в текстовом формате SMS запрещено. Для передачи сообщений на русском языке используется формат PDU. |
-

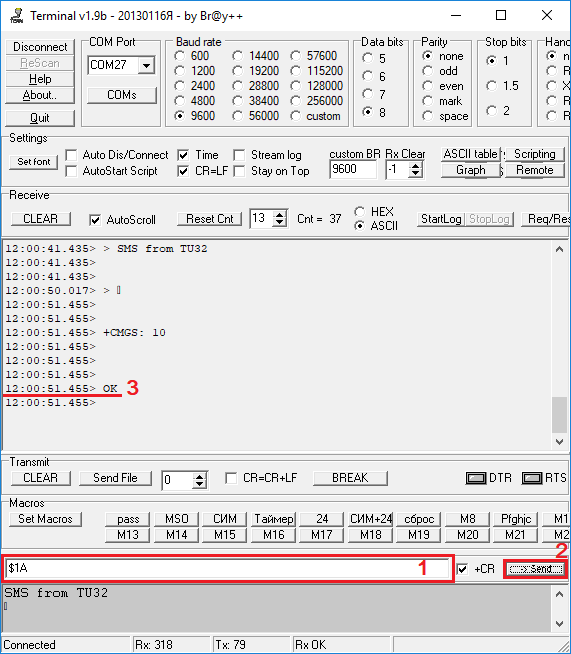

Нажмите комбинацию клавиш Ctrl+Z. Либо в программе Terminal введите команду:
$1AНажмите Send.
Ответ модема:
ОКTU32 отправит SMS на указанный номер.
Прочитать SMS
-
Чтобы настроить TU32 на чтение SMS в текстовом формате, введите команду:
AT+CMGF=1Нажмите Send.
Ответ модема:
ОК
-

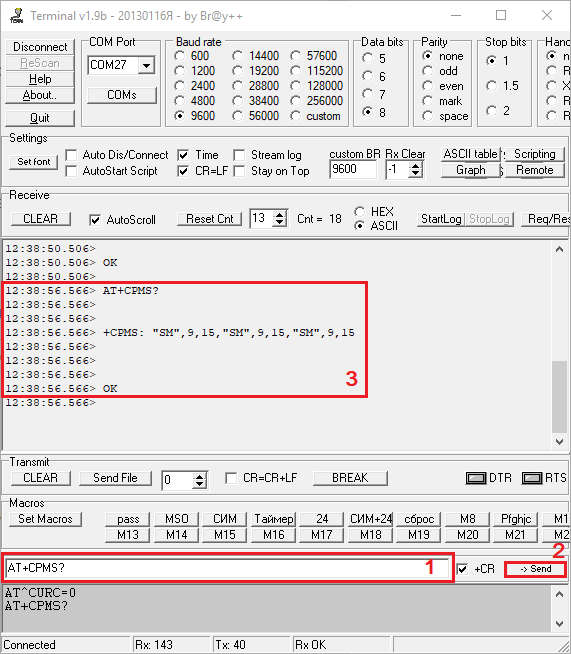

Чтобы TU32 отправил информацию о том, где и в каком количестве он хранит SMS, введите команду:
AT+CPMS?Нажмите Send.
Ответ модема:
+CPMS: "SM",9,15,"SM",9,15,"SM",9,15 OK-
SM – TU32 хранит все SMS в памяти SIM-карты;
-
9 – текущее количество SMS в памяти SIM-карты;
-
15 – максимальное количество SMS, которое может храниться в памяти SIM-карты.
-
-

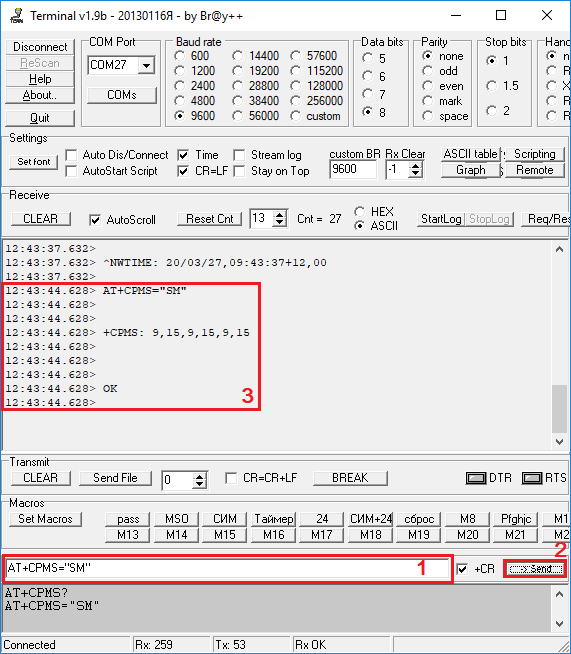

Чтобы настроить TU32 на чтение SMS из памяти SIM-карты, введите команду:
AT+CPMS="SM"Нажмите Send.
Ответ модема:
+CPMS: 9,15,9,15,9,15 OK
-

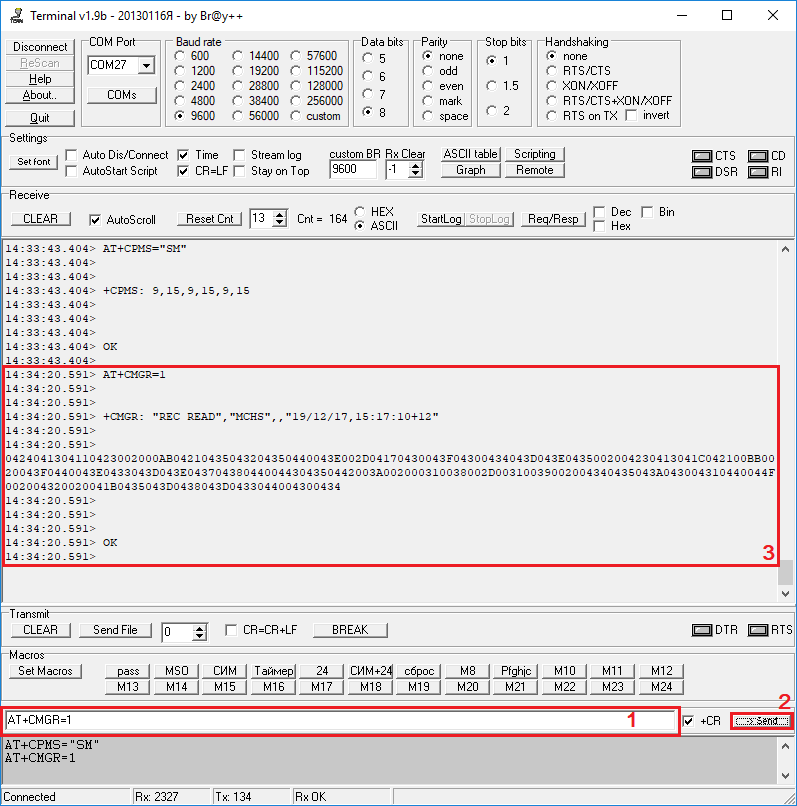

Чтобы прочитать конкретное SMS, введите команду:
AT+CMGR=Xгде X – номер сообщения, например, 1.
В ответ TU32 отправит в программу Terminal текст SMS.
-
Чтобы прочитать группу SMS, введите команду:
AT+CMGL=”X”где X – группа сообщений:
-
REC UNREAD – полученные непрочитанные SMS;
-
REC READ – полученные прочитанные SMS;
-
STO UNSENT – сохранённые неотправленные SMS;
-
STO SENT – сохранённые отправленные SMS;
-
ALL – все SMS.
-

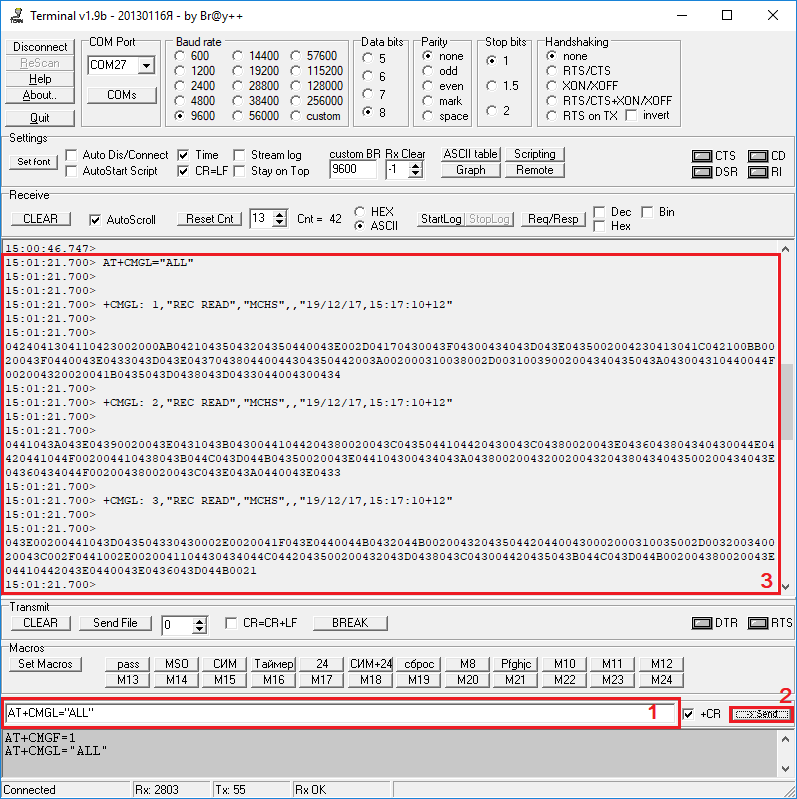

Например, чтобы прочитать все сообщения модема, введите команду AT+CMGL=”ALL”
В ответ TU32 отправит в программу Terminal тексты SMS выбранной группы.

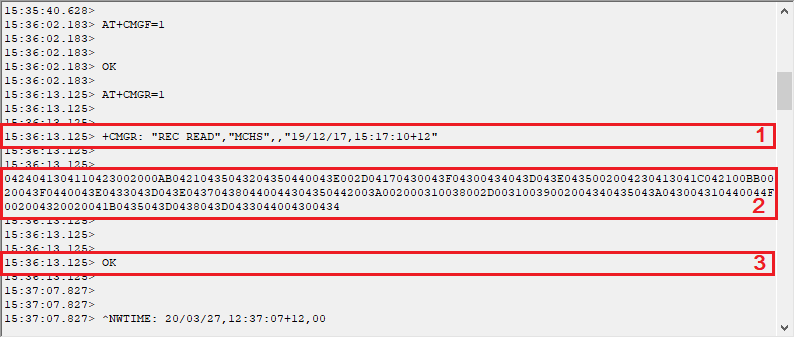

Ответ TU32 на запрос SMS
В ответе TU32 на запрос SMS (см. рис. ниже):
-
1 – служебная информация;
-
2 – текст SMS;
-
3 – конец ответа от модема.
Служебная информация
Включает в себя три параметра:
-
группа, в которую входит SMS (“REC READ”);
-
телефонные номер или имя отправителя SMS (“MCHS”);
-
дата и время получения SMS (“19/12/17,15:17:10+12”).
Текст SMS
Текст SMS с русскими символами отображается в формате PDU.
Чтобы расшифровать SMS, воспользуйтесь конвертером PDU-текст. Нужный конвертер можно найти в Интернете по запросу Конвертер PDU-текст.
Текст SMS на английском, французском или немецком языке отображается в текстовом формате.
