Опрос счётчика Энергомера СЕ303 по GPRS с помощью модемов ATMxx
Счётчик Энергомера СЕ303 можно опросить с помощью программы AdminTools. В зависимости от выбранного варианта опроса необходимо определённым образом настроить модем.
Настройка модема
-
Подготовьте модем к работе: вставьте SIM-карту, подсоедините антенну.
-
Настройте модем:
-
Опрос с помощью AdminTools
-
Профиль оператора SIM-карты
-
Клиентское соединение:
Хост: bridge.irz.net;
Порт: 1802;
Протокол подключения: iRZ Collector| -
Настройки интерфейса RS485:
скорость обмена данными как в настройках счётчика;
8-N-1 или 7-E-1
-
|
Если для интерфейса RS485 модема задана настройка 8-N-1, то для опроса счётчика в программе AdminTools нужно выставить галочку Программный контроль четности 7-Е-1 (см. п. Опрос счётчика с помощью AdminTools). Если для интерфейса модема задана настройка 7-E-1, то галочку Программный контроль четности 7-Е-1 выставлять не нужно. |
Подробная информация о настройке модема: «Руководство по работе с программой настройки модемов ATM Control SE».
Подключение модема к счётчику
-
Снимите крышку зажимной колодки счётчика.
-

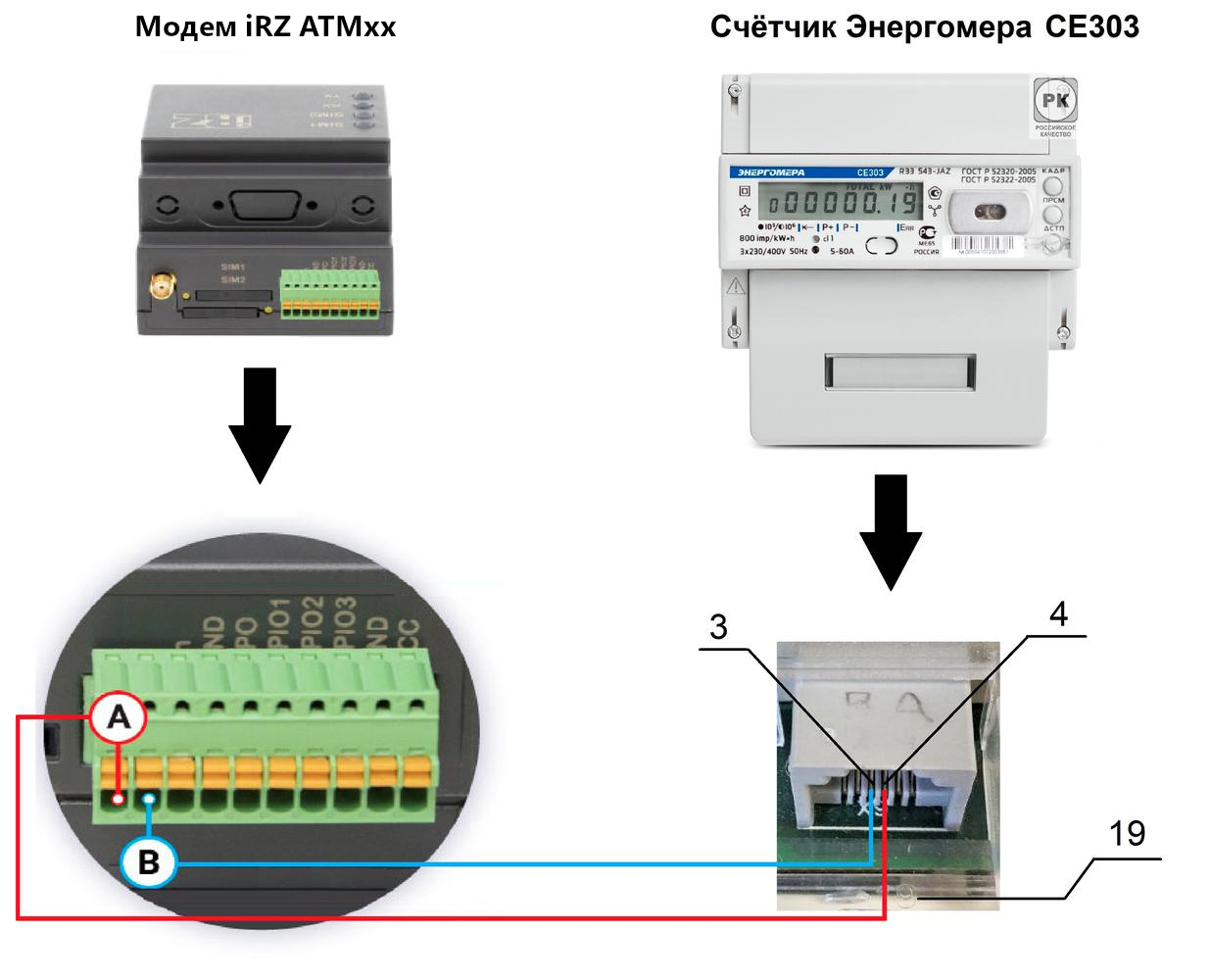

Провод А витой пары подключите к контакту 4 разъёма 6P6C счётчика и к контакту №1 (А) разрывного коннектора модема.
-
Провод В витой пары подключите к контакту 3 разъёма 6P6C счётчика и к контакту №2 (B) разрывного коннектора модема.
-
Подайте питание на счётчик.
-
Подайте питание на модем.
Разъём 6P6C счётчика подписан номером 19.
Опрос счётчика с помощью AdminTools
Если настройки были заданы верно, модем в течение нескольких минут после подачи питания подключится к сервису iRZ Bridge.
Описание сервиса iRZ Bridge доступно по ссылке.
-
Запустите программу AdminTools от имени администратора.
Скачать программу можно по ссылке, установку необходимо выполнить от имени администратора.
-
Введите данные учётной записи для доступа к программе. По умолчанию имя – ADMINISTRATOR, пароль – пустое поле.
Схема 3. Ввести данные учётной записи для доступа к программе -
Найдите в списке устройств счётчик СЕ303, нажмите по нему левой кнопкой мыши.
Схема 4. Выбрать счётчик -
В блоке Настройки укажите:
-
Протокол обмена – Протокол ГОСТ IEC61107-2011;
-
Канал связи – TCP / IP.
Схема 5. Задать настройки подключения -
-
В меню сверху нажмите кнопку Канал связи.
Схема 6. Перейти к настройке канала связи -
В окне Справочник дважды нажмите на TCP / IP.

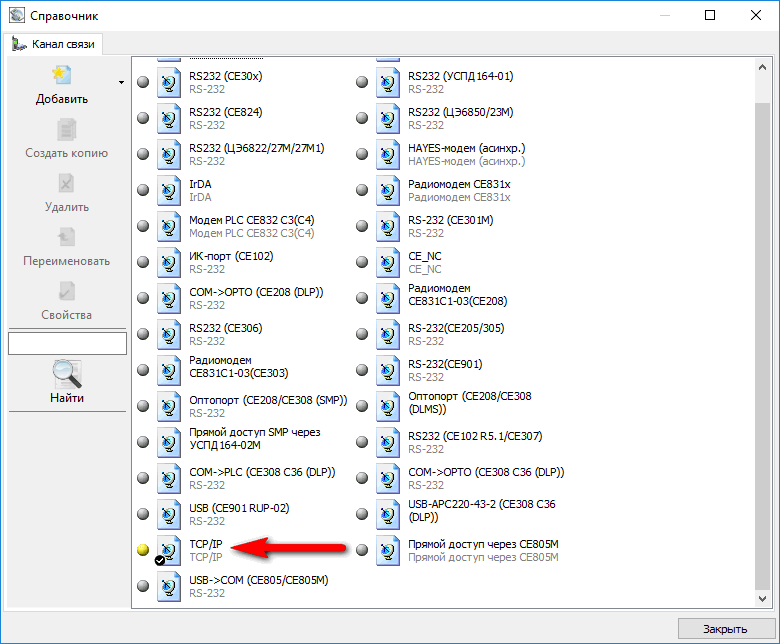

Схема 7. Настроить подключение по TCP / IPОткроется окно Настройки обмена данными.
-
На вкладке Настройки TCP / IP:
-
В поле Хост введите bridge.irz.net.
-
В поле Порт введите номер порта, присвоенный модему в сервисе iRZ Bridge.
-
Отметьте галочкой пункт Программный контроль четности 7-E-1, если интерфейс RS485 модема настроен на 8-N-1. Если интерфейс модема настроен на 7-E-1, галочку выставлять не нужно.
-
Нажмите Ok.

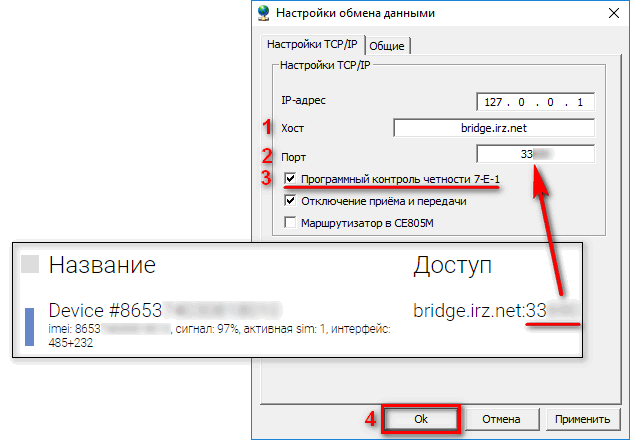

Схема 8. Данные для подключения к модему -
-
В окне Справочник нажмите Закрыть.
-
Нажмите Установить соединение в строке Канал связи.

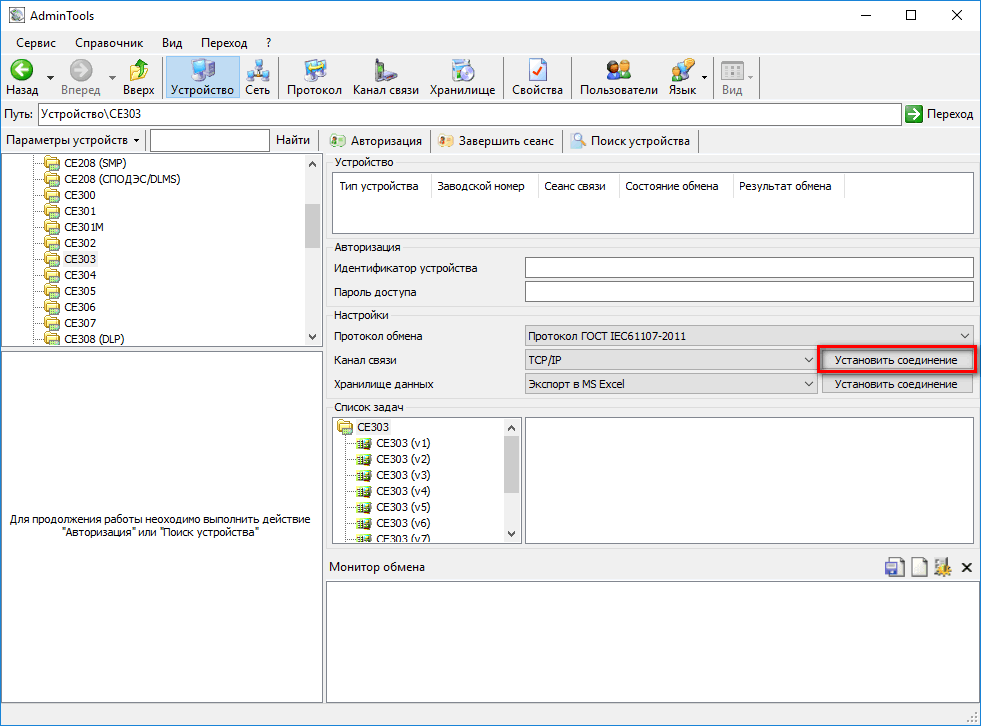

Схема 9. Установить соединение с модемом -
Когда программа AdminTools подключится к модему, появится сообщение Выполнено успешно. Нажмите ОК.
Схема 10. TCP / IP-соединение с модемом установлено -
Нажмите Авторизация, чтобы подключиться к счётчику.
Схема 11. Подключиться к счётчику -
Когда программа AdminTools подключится к счётчику, в поле Устройство появится информация о нём.
Схема 12. Программа AdminTools подключилась к счётчику -
Начните опрос счётчика.
-
В списке Данные измерений выберите нужный отчёт.
-
Задайте интервал времени или глубину опроса для отчёта.
-
Выберите тарифы.
-
Выберите каналы измерения.
-
Нажмите Считать данные.
Схема 13. Задать параметры опроса счётчика
Программа AdminTools опросит счётчик и отобразит полученные данные.
-
