Подключение модемов ATMxx к счётчику Меркурий 230

#модемы #irzCollector #ATM21 #ATM31 #ATM41 #ATM42 #ATMControlSE

  1. Подготовьте модем к работе: вставьте SIM-карту, подсоедините антенну.

  2. Настройте модем на подключение к ПО iRZ Collector:

    Нужные настройки:

    • профиль оператора SIM-карты;

    • клиентское соединение:

      • IP и порт для подключения к iRZ Collector;

      • интерфейс RS485 или RS485+RS232;

      • протокол iRZ Collector;

    • настройки интерфейса RS485 должны совпадать с настройками интерфейса счётчика (скорость, чётность, стоп-биты и пр.);

    • если в названии счётчика отсутствует индекс S, указать для GPO 4 выходное напряжение 7,5 В.

      Индекс S в названии счётчика обозначает внутренне питание интерфейсов. Отсутствие индекса S – питание интерфейсов внешнее.

      Подробная информация о настройке модема: «Руководство по работе с программой настройки модемов ATM Control SE».

  3. Подключите модем к счётчику:

    • Снимите защитную крышку контактной колодки счётчика.

    • Подключите к контакту №24 счётчика («+» выход интерфейса) контакт №1 (А) разрывного коннектора модема.

    • Подключите к контакту №19 счётчика («-» выход интерфейса) контакт №2 (B) разрывного коннектора модема.

    • Если в названии счётчика отсутствует индекс S:

      • подключите к контакту №23 счётчика (положительный вход внешнего питания интерфейса) контакт № 5 (GPO) разрывного коннектора модема;

      • подключите к контакту №18 счётчика (отрицательный вход внешнего питания интерфейса) контакт №4 (GND) разрывного коннектора модема.

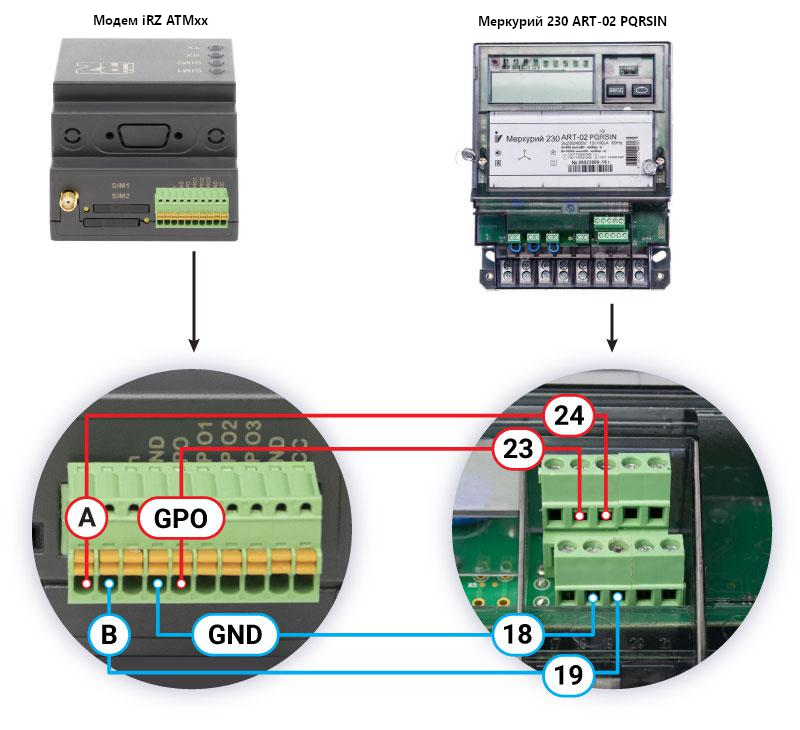

        Podklyuchenie modema k schyotchiku Merkurij230
        Схема 1. Подключение модема к счётчику

  4. Подайте питание на счётчик и на модем.

    Если настройки были заданы верно, модем в течение нескольких минут подключится к ПО iRZ Collector.

    Информация о модеме появится в диспетчерском ПО iRZ Collector.

    Modem podklyuchilsya k PO iRZ Collector
    Схема 2. Модем подключился к ПО iRZ Collector

    Подробная информация о работе ПО iRZ Collector и комплект пользовательской документации представлены на официальном сайте www.radiofid.ru.

  5. Запустите программу Конфигуратор для опроса счётчиков Меркурий mercury.

    Скачать программу можно по ссылке.

    Перейдите на вкладку Параметры связи.

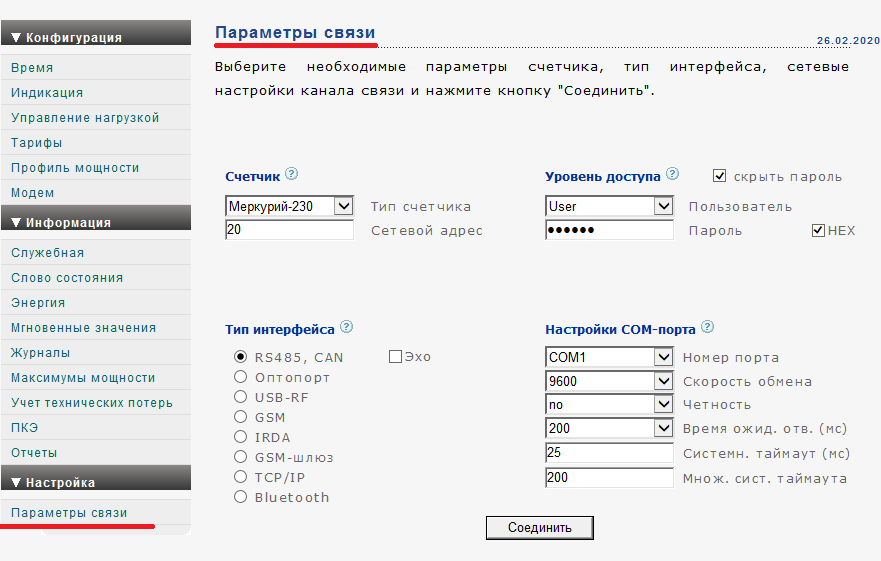

    Vkladka Parametry svyazi v programme Konfigurator
    Схема 3. Вкладка Параметры связи в программе Конфигуратор
    Измените следующие настройки:

    • В поле Сетевой адрес введите две последние цифры номера счётчика. Номер счётчика указан на наклейке, расположенной на передней панели изделия.

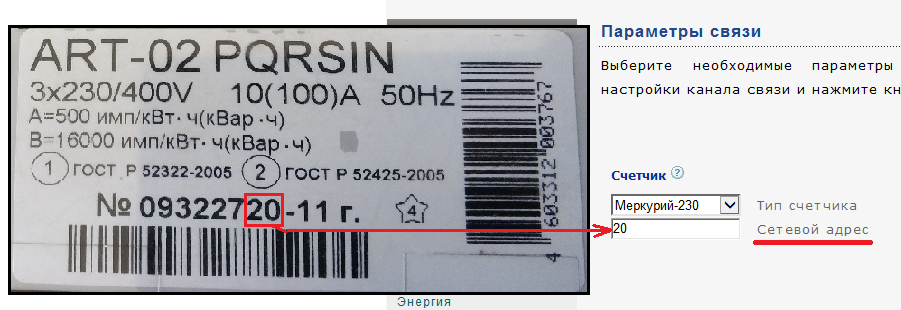

      Poslednie dve cifry nomera schyotchika
      Схема 4. Последние две цифры номера счётчика

    • В настройке Тип интерфейса укажите TCP / IP. Программа отобразит поля IP-адрес и Порт.

      Opros po TCP IP
      Схема 5. Опрос по TCP / IP

    • Введите в эти поля IP-адрес и порт модема, указанные в столбце Локальный адрес в ПО iRZ Collector.

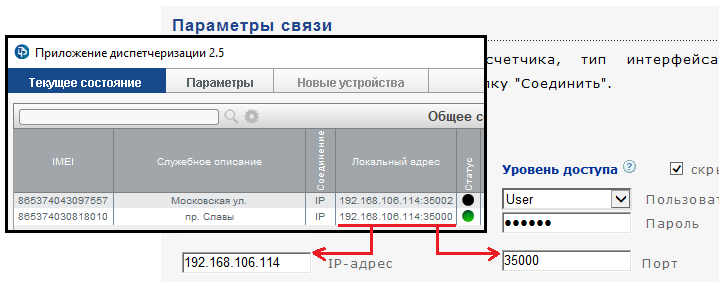

      IP adres i port dlya oprosa schyotchika
      Схема 6. IP-адрес и порт для опроса счётчика

    • В списке Время ожид. отв. укажите значение 5000. В поле Множ. сист. таймаута введите 200.

      Nastrojki COM porta schyotchika
      Схема 7. Настройки COM-порта счётчика

    • Нажмите Соединить. Программа Конфигуратор начала считывание служебной информации со счётчика.

      Schityvanie sluzhebnoj informacii so schyotchika indikator processa
      Схема 8. Считывание служебной информации со счётчика: индикатор процесса

  6. Когда считывание завершится, программа Конфигуратор отобразит служебную информацию счётчика.

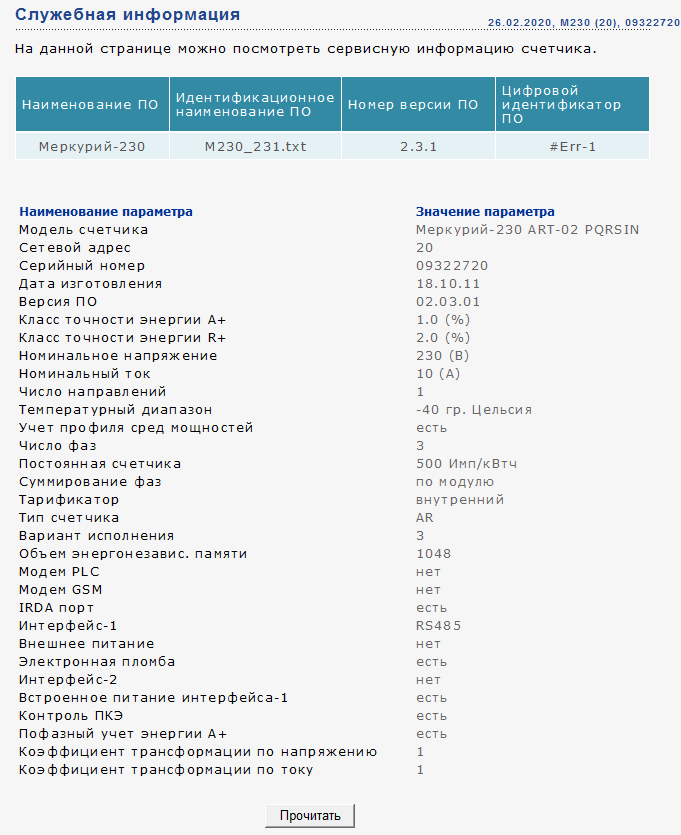

    Schityvanie sluzhebnoj informacii so schyotchika uspeshno zaversheno
    Схема 9. Считывание служебной информации со счётчика успешно завершено

  7. Подключение модема к счётчику выполнено корректно, если программа Конфигуратор успешно считала служебную информацию со счётчика.
