Подключение модемов ATMxx к тепловычислителю СПТ943

#модемы #irzCollector #ATM21 #ATM31 #ATM41 #ATM42 #ATMControlSE #Bridge

  1. Подготовьте модем к работе: вставьте SIM-карту, подсоедините антенну.

  2. Настройте модем на подключение к сервису iRZ Bridge.

    Нужные настройки:

    • профиль оператора SIM-карты;

    • клиентское соединение:

      • Хост: bridge.irz.net;

      • Порт: 1802;

      • Протокол подключения: iRZ Collector;

    • настройки интерфейса RS232: 9600 / 8-N-1, управление потоком (RTC / CTS) выключено, линия DSR в активном состоянии.

    Подробная информация о настройке модема: «Руководство по работе с программой настройки модемов ATM Control SE».

  3. Подключите модем к тепловычислителю с помощью модемного кабеля DB9M с открытым концом.

    Podklyuchenie modema k teplovychislitelyu
    Схема 1. Подключение модема к тепловычислителю

    • Снимите крышку монтажного отсека тепловычислителя.

    • Подключите провода модемного кабеля DB9M к разъёму X2 в соответствии с таблицей:

      Разъём X2

      Модем (разъем DB9M)

      1

      2 - RXD

      2

      5 - GND

      3

      6 - DSR

      4

      3 - TXD

    • Запишите или запомните идентификатор тепловычислителя. Его нужно будет указать в программе опроса.

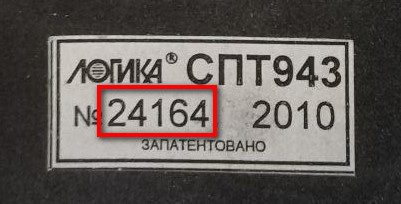

      Identifikator teplovychislitelya
      Схема 2. Идентификатор тепловычислителя

    • Установите на место крышку монтажного отсека.

    • Запишите или запомните номер модели тепловычислителя. Его нужно будет указать в программе опроса.

      Номер модели указан на задней поверхности корпуса.

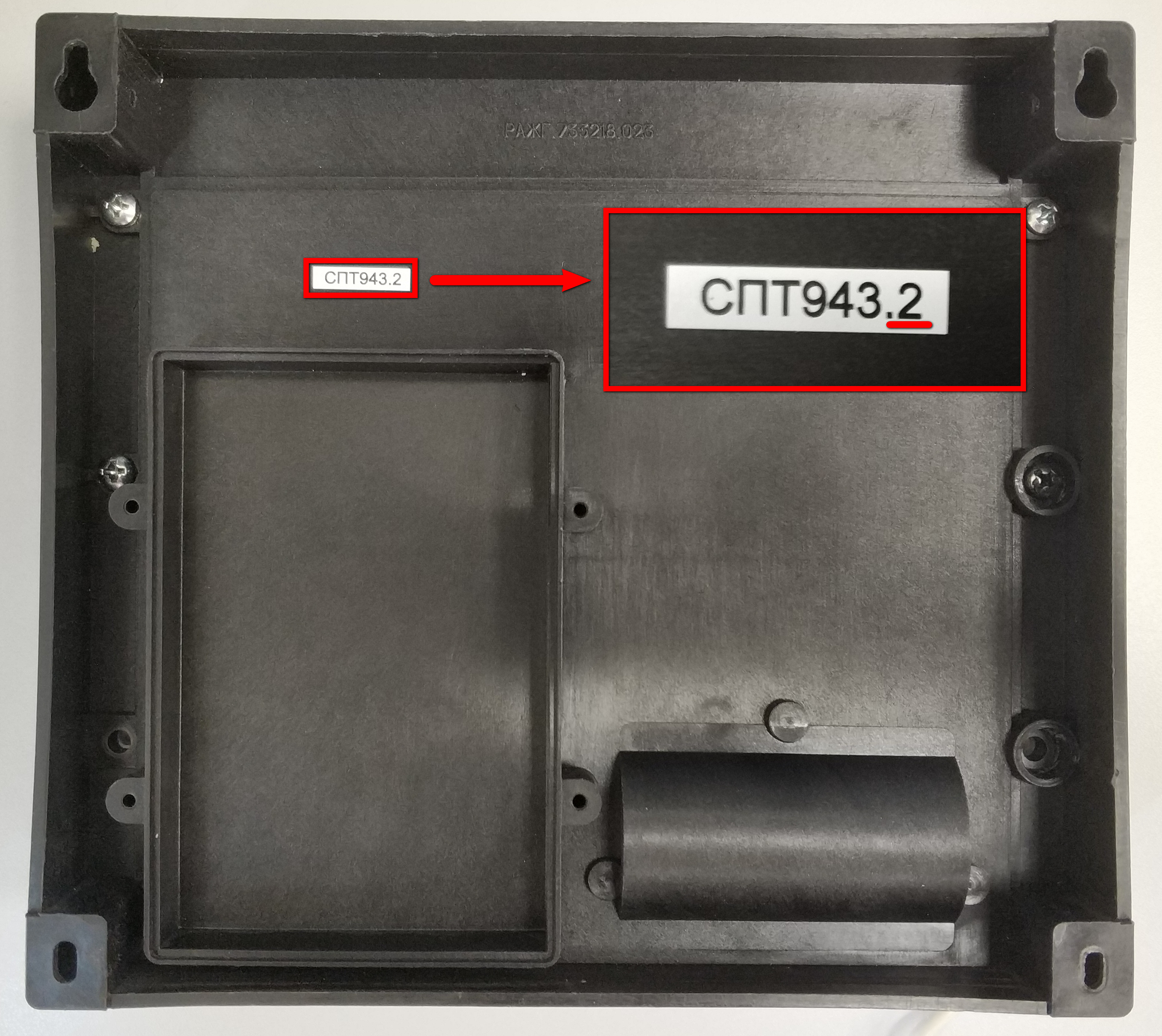

      Model' teplovychislitelya
      Схема 3. Модель тепловычислителя

    • Подключите кабель DB9M к модему.

  4. Подайте питание на модем.

    Если настройки были заданы верно, модем в течение нескольких минут подключится к сервису iRZ Bridge.

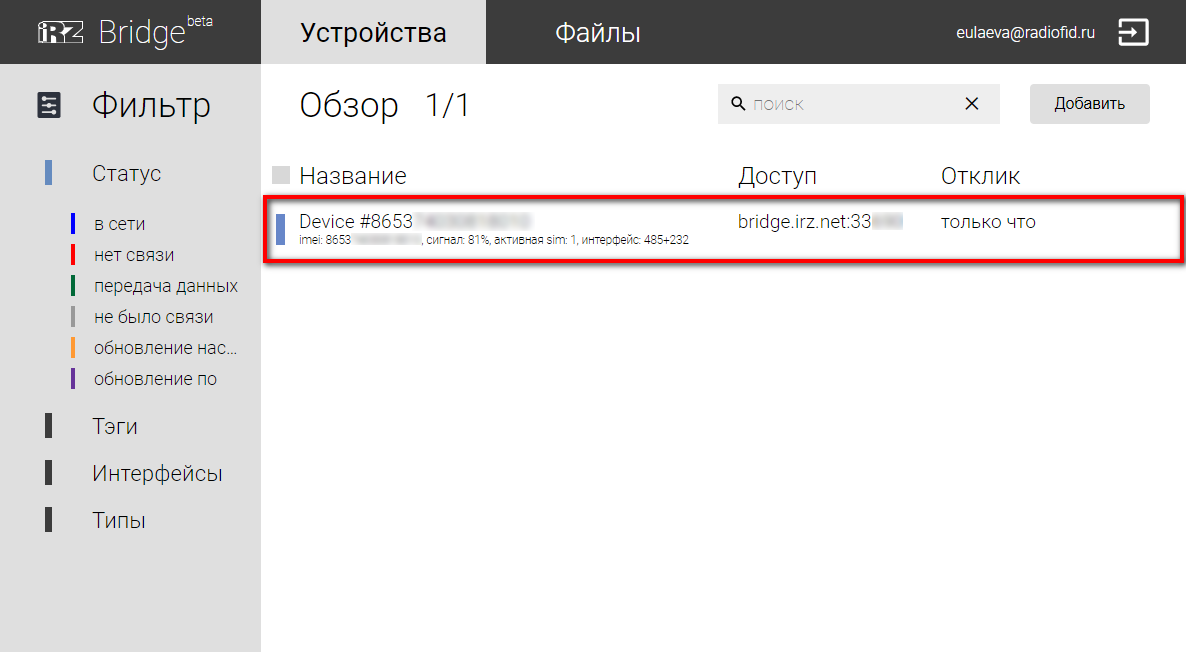

    Modem podklyuchilsya k servisu iRZ Bridge
    Схема 4. Модем подключился к сервису iRZ Bridge

    Описание сервиса iRZ Bridge доступно по ссылке.

  5. Запустите программу ПРОЛОГ для опроса тепловычислителей СПТ943.

    prolog

    Скачать программу можно по ссылке, раздел Программа ПРОЛОГ.

  6. В программе ПРОЛОГ:
    Узел – тепловычислитель;
    Абонент – группа тепловычислителей, объединённых по какому-либо признаку.

    Выполните следующее:

    • В меню Узел выберите Создать → Абонента.

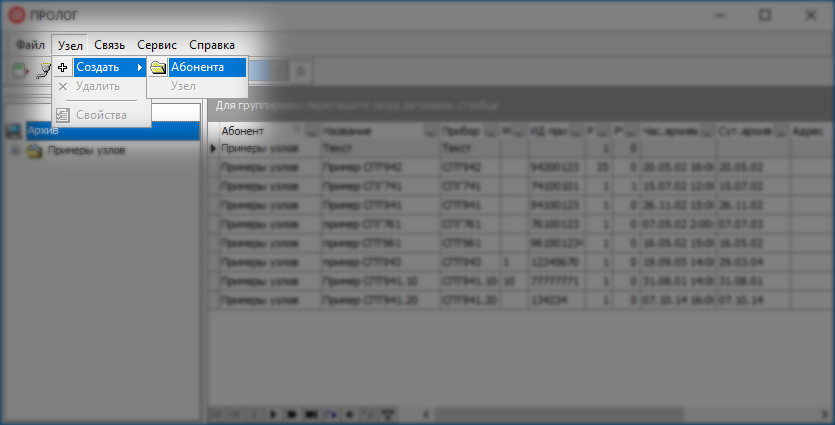

      Menyu Uzel Sozdat' Abonenta
      Схема 5. Меню Узел: Создать → Абонента

    • В окне Учётная запись абонента введите название нового абонента и нажмите ОК.

      Vvesti nazvanie abonenta
      Схема 6. Ввести название абонента

    • В поле слева появился новый абонент (на рисунке – Опрос_счётчика). Нажмите на него левой кнопкой мыши.

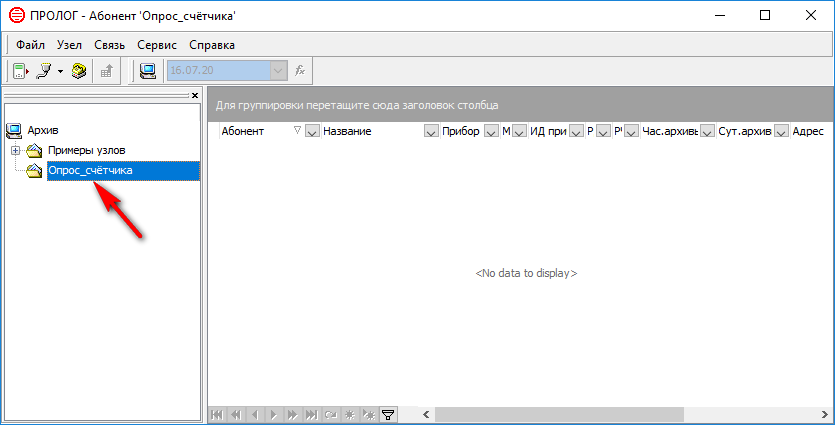

      Sozdan novyj abonent
      Схема 7. Создан новый абонент

    • В меню Узел выберите Создать → Узел.

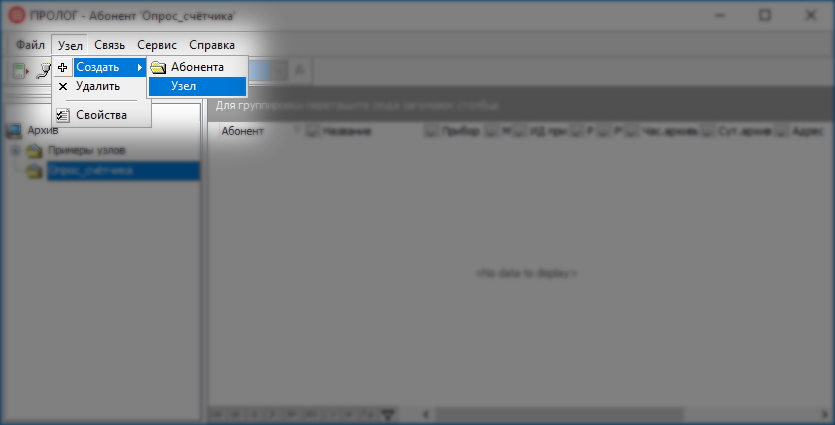

      Menyu Uzel Sozdat' Uzel
      Схема 8. Меню Узел: Создать → Узел

    • В окне Учётная запись узла на вкладке Общие введите название нового узла.

      Vvesti nazvanie uzla
      Схема 9. Ввести название узла

    • В окне Учётная запись узла на вкладке Прибор укажите:

      • Тип – СПТ943;

      • Модель – модель тепловычислителя. Номер модели указан на задней поверхности корпуса.

      • ИД – идентификатор тепловычислителя. Идентификатор указан на табличке в монтажном отсеке.

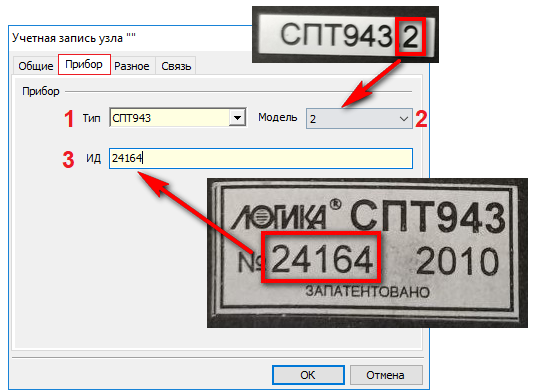

        Vvesti informaciyu o teplovychislitele
        Схема 10. Ввести информацию о тепловычислителе

    • В окне Учётная запись узла на вкладке Связь выберите TCP. Укажите:

      • IP адрес – 31.193.125.164;

      • Порт – номер порта, присвоенный модему в сервисе iRZ Bridge.

        Если вы планируете опросить тепловычислитель, который включен в состав сети приборов, укажите его сетевой адрес. Сетевой адрес записан в настройках тепловычислителя.

        Нажмите ОК.

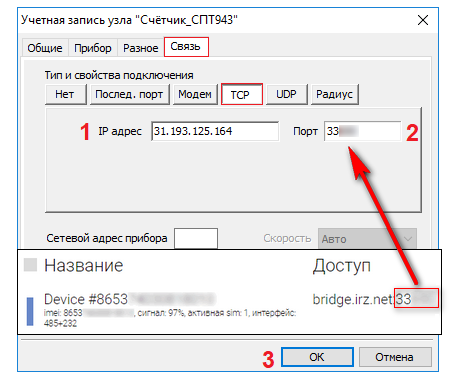

        Vvesti IP adres i port dlya podklyucheniya k modemu
        Схема 11. Ввести IP-адрес и порт для подключения к модему

    • В поле слева у абонента появился новый узел (на рисунке – Счётчик_СПТ943).

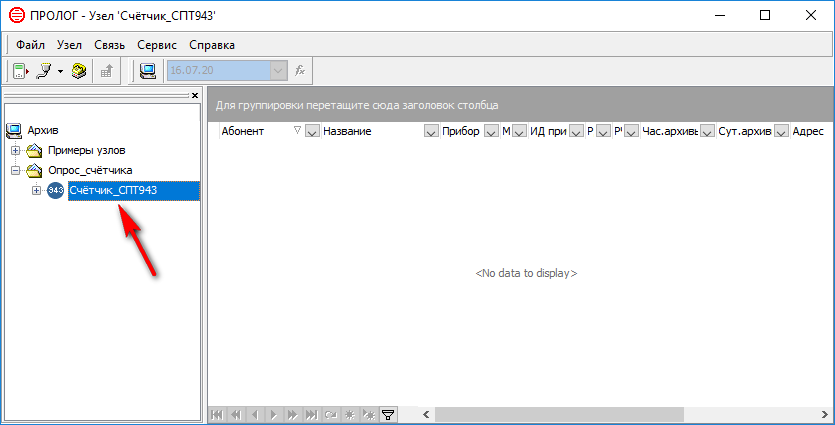

      Sozdan novyj uzel
      Схема 12. Создан новый узел

    • В меню Связь выберите Удалённый опрос приборов.

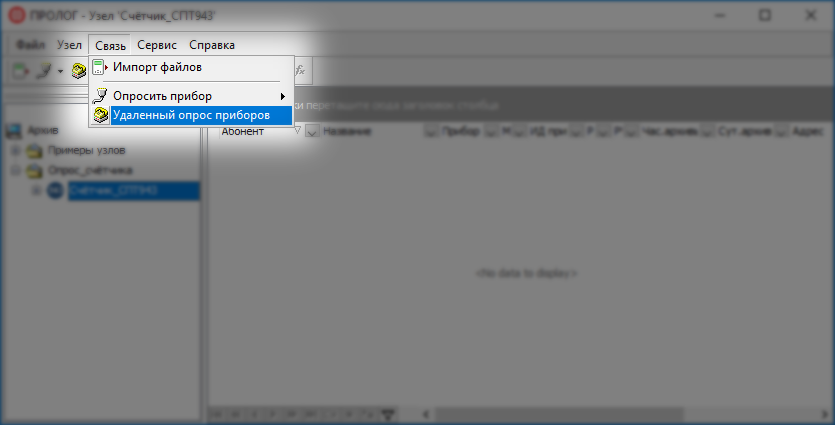

      Menyu Svyaz' Udalyonnyj opros priborov
      Схема 13. Меню Связь: Удалённый опрос приборов

    • В окне Менеджер удаленного опроса приборов:

      • Из списка Абонент выберите созданного абонента.

      • В поле Опрос поставьте галочку.

      • Нажмите кнопку Начать опрос.

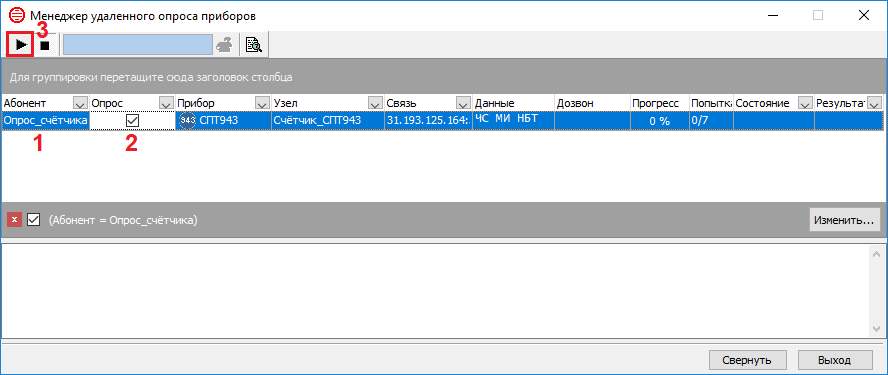

        Nachat' opros teplovychislitelya
        Схема 14. Начать опрос тепловычислителя

        Программа ПРОЛОГ подключится к модему АТМ и начнёт опрос тепловычислителя.

        Opros teplovychislitelya
        Схема 15. Опрос тепловычислителя

    • Когда опрос завершится, в поле Прогресс появится надпись 100%, в поле Результат - ОК. Нажмите кнопку Остановить опрос. Затем нажмите кнопку Выход.

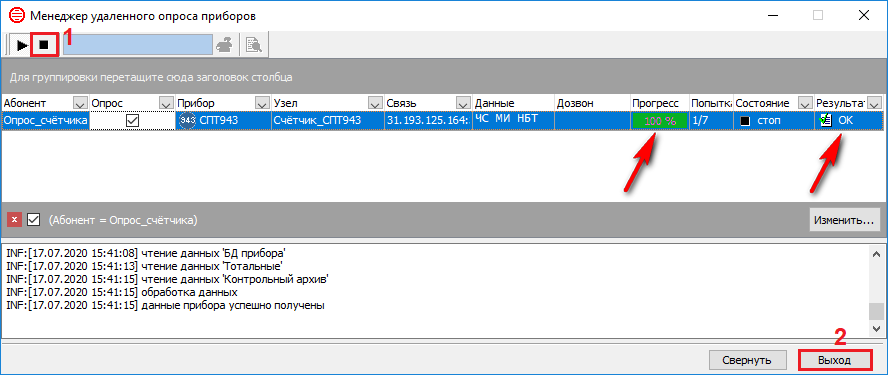

      Opros teplovychislitelya zavershyon
      Схема 16. Опрос тепловычислителя завершён

    • В поле слева нажмите на + рядом с узлом учёта. Появится список таблиц с данными, полученными от тепловычислителя.

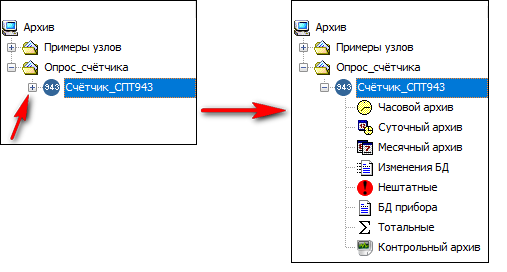

      Tablicy s dannymi ot teplovychislitelya
      Схема 17. Таблицы с данными от тепловычислителя

    • Выберите таблицу и просмотрите показания тепловычислителя. На рисунке – таблица Часовой архив.

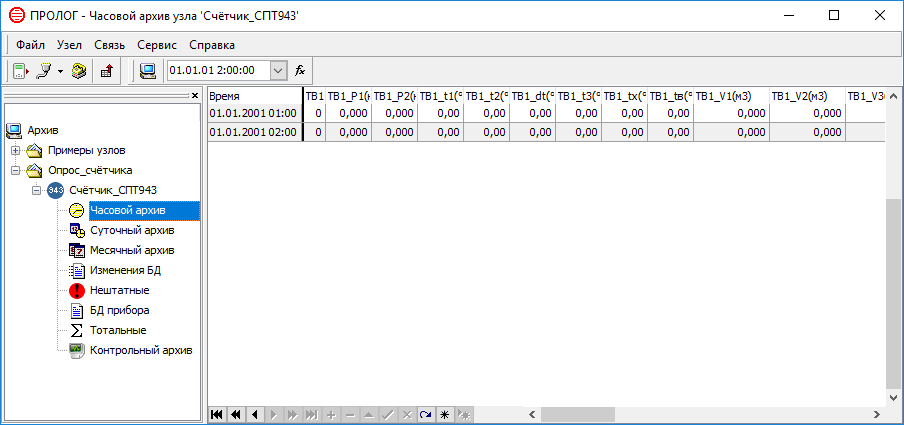

      Tablica CHasovoj arhiv
      Схема 18. Таблица Часовой архив
