Подключение модемов ATMxx к тепловычислителю ВКТ-7

#модемы #irzCollector #ATM21 #ATM31 #ATM41 #ATM42 #ATMControlSE

  1. Подготовьте модем к работе: вставьте SIM-карту, подсоедините антенну.

  2. Настройте модем на подключение к ПО iRZ Collector.

    Нужные настройки:

    • профиль оператора SIM-карты;

    • клиентское соединение:

      • IP и порт для подключения к iRZ Collector;

      • интерфейс RS232 или RS485+RS232;

      • протокол iRZ Collector;

    • настройки интерфейса RS232 должны совпадать с настройками интерфейса теповычислителя (скорость, чётность, стоп-биты и пр.).

    Стандартные заводские настройки тепловычислителя:

    • ВКТ-7: 9600, 8, n, 1;

    • ВКТ-7М: 9600, 8, n, 2.

Подробная информация о настройке модема: «Руководство по работе с программой настройки модемов ATM Control SE».

  1. Подключите модем к тепловычислителю с помощью прямого модемного кабеля DB9M ─ DB9F (интерфейс RS232).

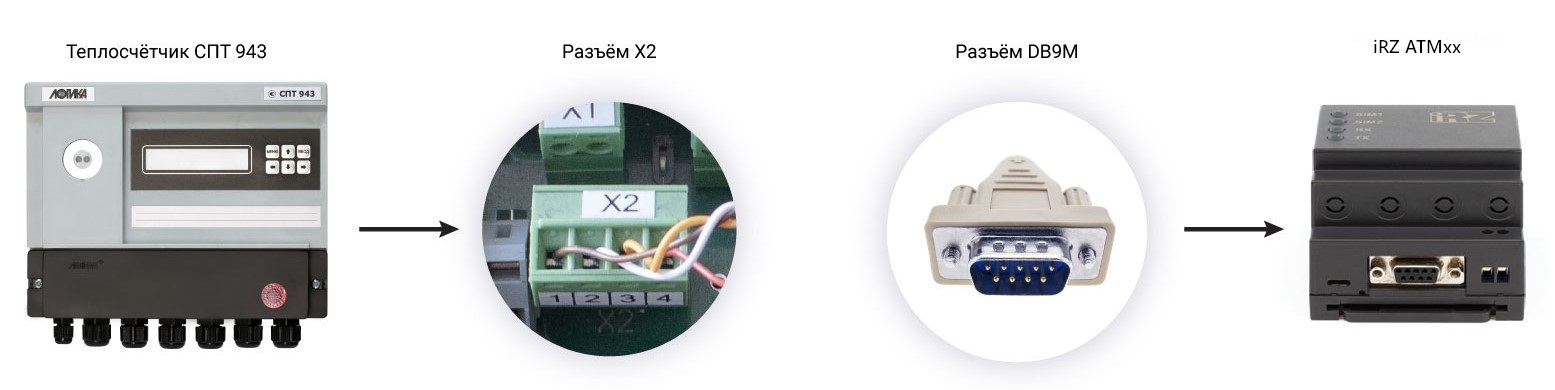

Podklyuchenie modema k teplovychislitelyu
Схема 1. Подключение модема к тепловычислителю

  1. Подайте питание на модем.

Если настройки были заданы верно, модем в течение нескольких минут подключится к ПО iRZ Collector.

Информация о модеме появится в диспетчерском ПО iRZ Collector.

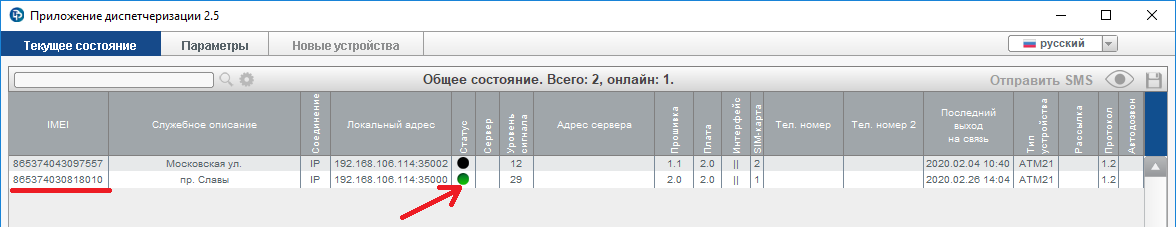

Modem podklyuchilsya k PO iRZ Collector
Схема 2. Модем подключился к ПО iRZ Collector

Подробная информация о работе ПО iRZ Collector и комплект пользовательской документации представлены на официальном сайте www.radiofid.ru.

  1. Запустите программу ВКТ-7 Easy2 для опроса тепловычислителей ВКТ-7.

    VKT 7 Easy2

    Скачать программу можно по ссылке, раздел Тепловычислители.

    В программе ВКТ-7 Easy2:

    • Нажмите кнопку Узлы учета.

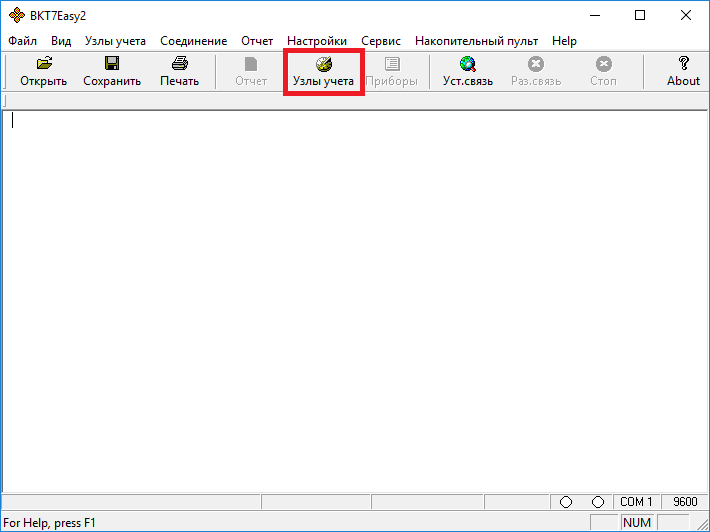

      Programma VKT 7 Easy2, knopka Uzly ucheta
      Схема 3. Программа ВКТ-7 Easy2, кнопка Узлы учета

    • Откроется окно База узлов учета. Нажмите Добавить.

      Dobavit' uzel uchyota
      Схема 4. Добавить узел учёта

    • Откроется окно Добавить/Редактировать. Введите произвольное название узла учёта, выберите тип соединения IP network(TCP) и нажмите ОК.

      Parametry novogo uzla uchyota
      Схема 5. Параметры нового узла учёта

    • В окне База узлов учета нажмите левой кнопкой мыши по созданному узлу учёта, затем нажмите ОК.

      Sozdan novyj uzel uchyota
      Схема 6. Создан новый узел учёта

    • Откроется окно Содержимое узла учета. Нажмите Добавить.

      Dobavit' soderzhimoe uzla uchyota
      Схема 7. Добавить содержимое узла учёта

    • Откроется окно Создать/Редактировать.

      В поле Сетевой номер (вычислителя) введите сетевой номер, заданный в настройках вычислителя. По умолчанию - 1.

      В поля TCP(UDP) порт и IP-адрес введите порт и IP-адрес модема, указанные в столбце Локальный адрес в ПО iRZ Collector.

      Нажмите ОК.

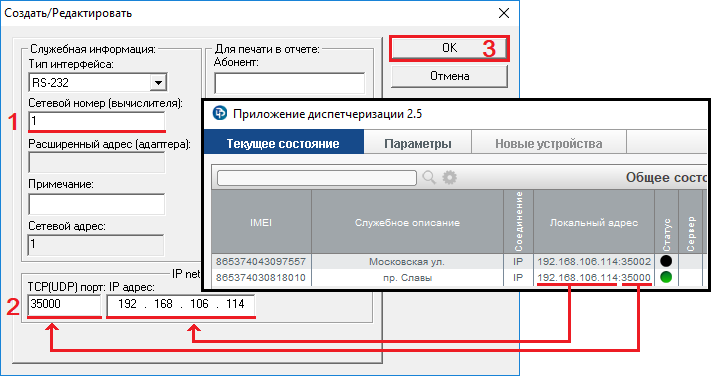

      Soderzhimoe uzla uchyota setevoj nomer, TCP (UDP) port i IP adres
      Схема 8. Содержимое узла учёта: сетевой номер, TCP (UDP) порт и IP-адрес

    • В окне Содержимое узла учета нажмите ОК.

      Zavershit' nastrojku uzla uchyota
      Схема 9. Завершить настройку узла учёта

      ВКТ-7 Easy2 установит связь с тепловычислителем.

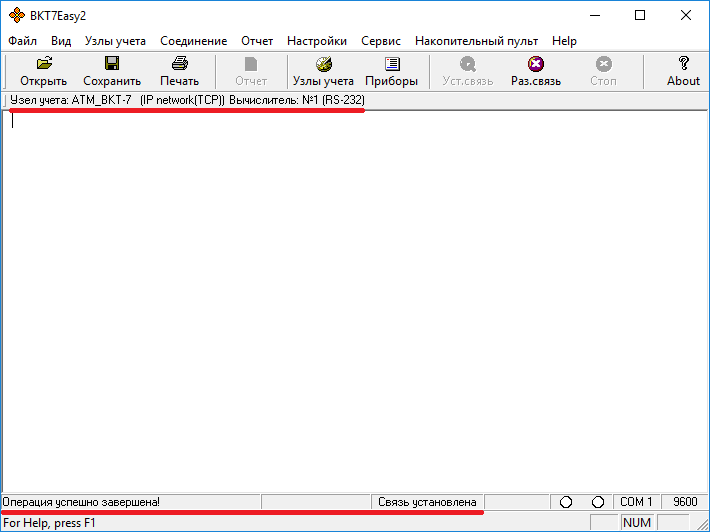

      Svyaz' s teplovychislitelem uspeshno ustanovlena
      Схема 10. Связь с тепловычислителем успешно установлена

  1. Когда программа ВКТ-7 Easy2 установила связь с тепловычислителем, сформируйте нужный вам отчёт. Для этого нажмите на меню Отчёт и выберите нужный отчёт (например, Текущие).

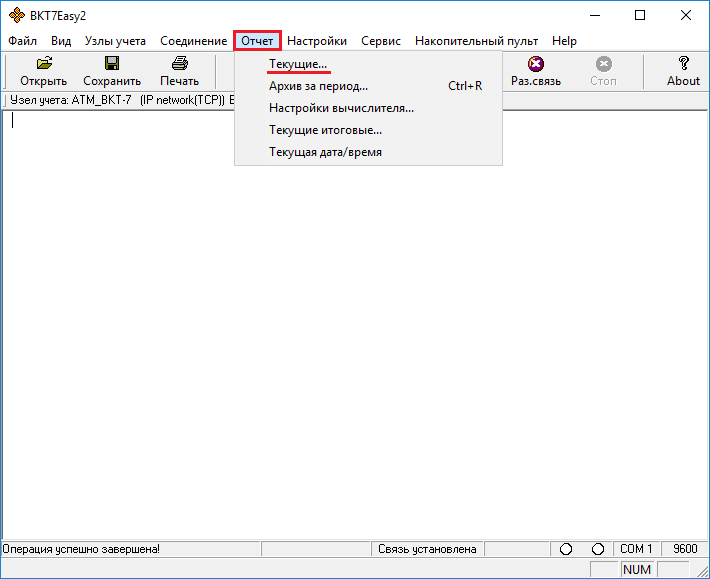

Sformirovat' otchyot Tekushchie
Схема 11. Сформировать отчёт Текущие

На рисунке ниже представлен отчёт Текущие.

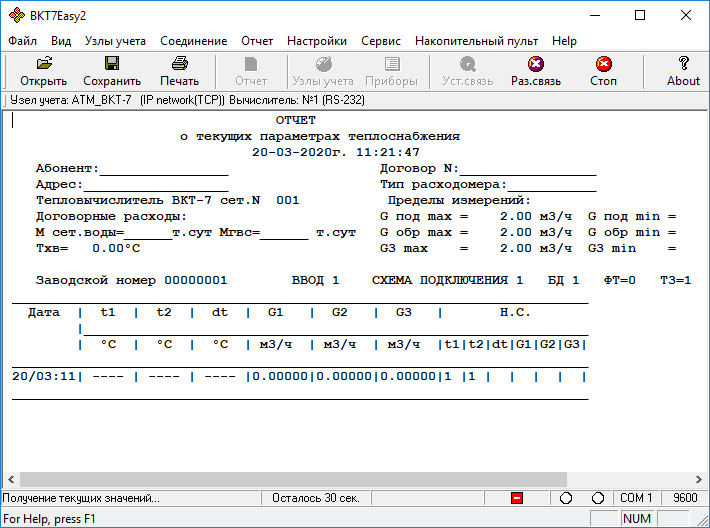

Otchyot o tekushchih parametrah teplosnabzheniya
Схема 12. Отчёт о текущих параметрах теплоснабжения

Подключение модема к тепловычислителю выполнено корректно, если программа ВКТ-7 Easy2 установила связь с тепловычислителем и отобразила отчёт.
