Опрос теплосчётчика ТЭМ-104 по GPRS и по CSD с помощью модемов ATMxx
Подготовка к опросу
-
Подготовьте модем АТМ к работе: вставьте SIM-карту, подсоедините антенну.
-

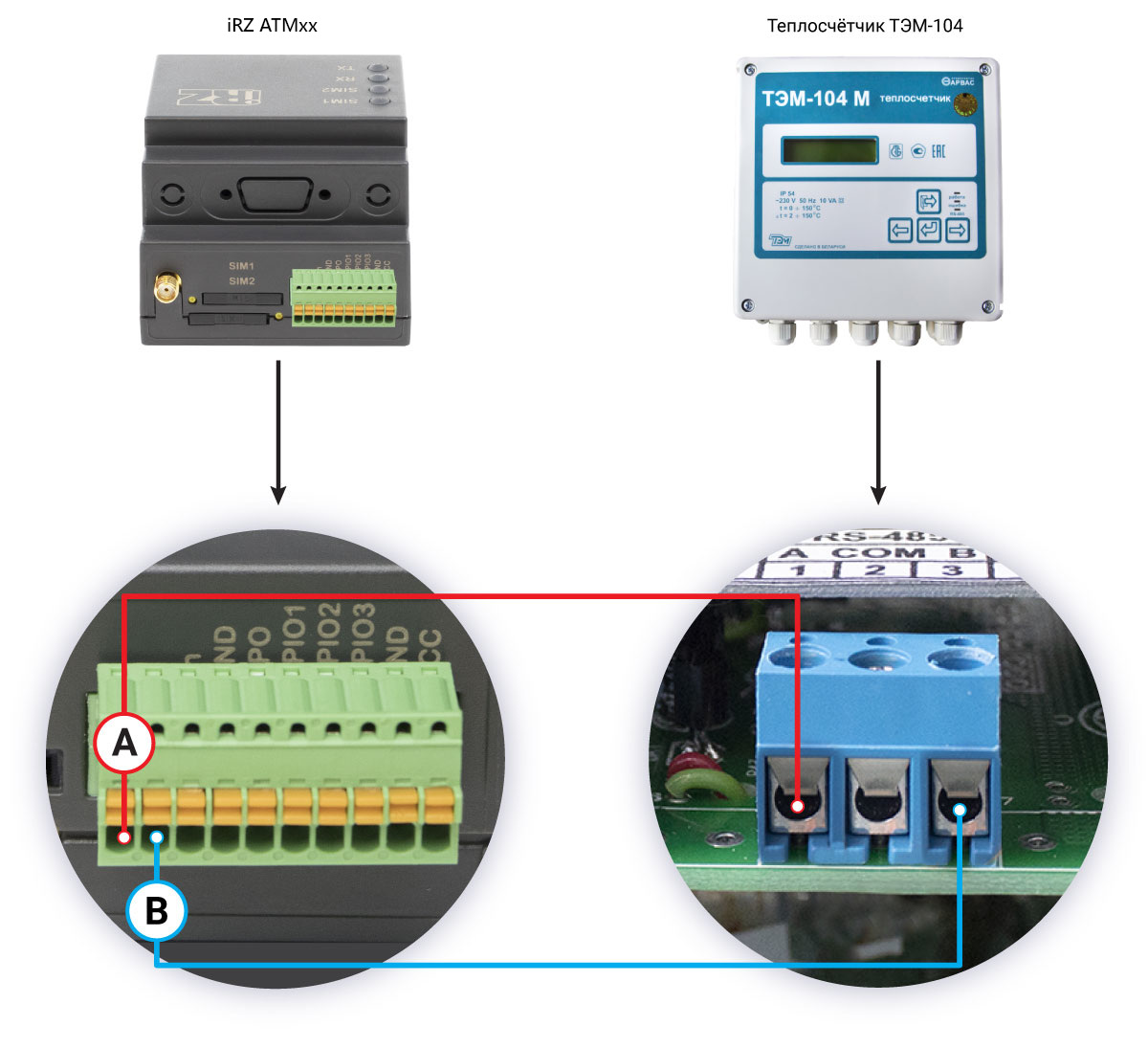

Подключите модем АТМ к теплосчётчику. Для этого:
-
Снимите переднюю панель теплосчётчика.
-
Провод А витой пары подключите к контакту А теплосчётчика и к контакту №1 (А) разрывного коннектора модема АТМ.
-
Провод В витой пары подключите к контакту В теплосчётчика и к контакту №2 (В) разрывного коннектора модема АТМ.
-
Опрос по GPRS
-
Настройте модем АТМ в режиме «Клиент» на подключение к ПО iRZ Collector.
-
С помощью программы ATM Control SE задайте следующие настройки:
| Программу ATM Control SE можно скачать на официальном сайте www.radiofid.ru. |
-
профиль оператора SIM-карты;
-
клиентское соединение:
-
IP и порт для подключения к ПО iRZ Collector;
-
интерфейс RS485 или RS485+RS232;
-
протокол iRZ Collector;
-
-
настройки интерфейса RS485 должны совпадать с настройками интерфейса теплосчётчика (скорость, биты данных, чётность, стоповые биты).
Подробная информация о настройке модема АТМ: «Руководство по работе с программой настройки модемов ATM Control SE».
-
Подайте питание на теплосчётчик и на модем АТМ.

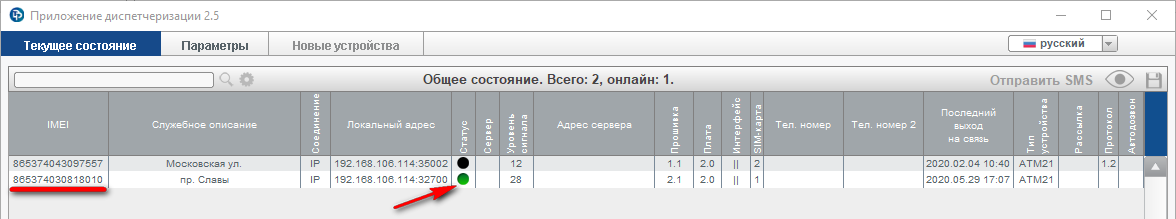

Если настройки были заданы верно, модем АТМ в течение нескольких минут подключится к ПО iRZ Collector. Информация о модеме АТМ появится в диспетчерском ПО iRZ Collector.
Подробная информация о работе ПО iRZ Collector и комплект пользовательской документации представлены на официальном сайте www.radiofid.ru.
-
Запустите программу TesmaStat для опроса теплосчётчиков ТЭМ-104.
Скачать программу можно по ссылке, раздел Программа считывания данных из теплосчетчиков ТЭСМА-106, ТЭМ-104, ТЭМ-106.
-
В программе TesmaStat:
-
Нажмите меню Настройки и выберите пункт Соединение.

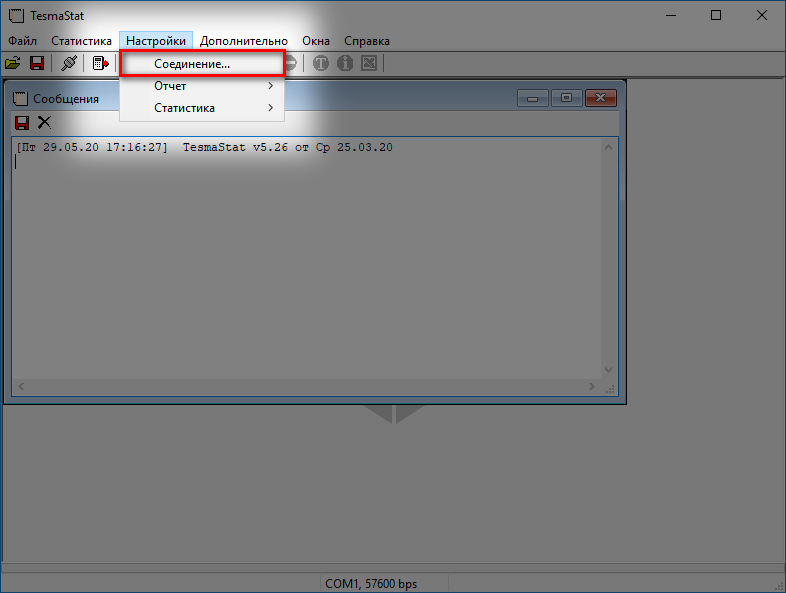

Схема 3. Программа TesmaStat, меню Настройки → Соединение -
Откроется окно Параметры соединения.
Укажите Тип соединения – Ethernet (TCP / IP).

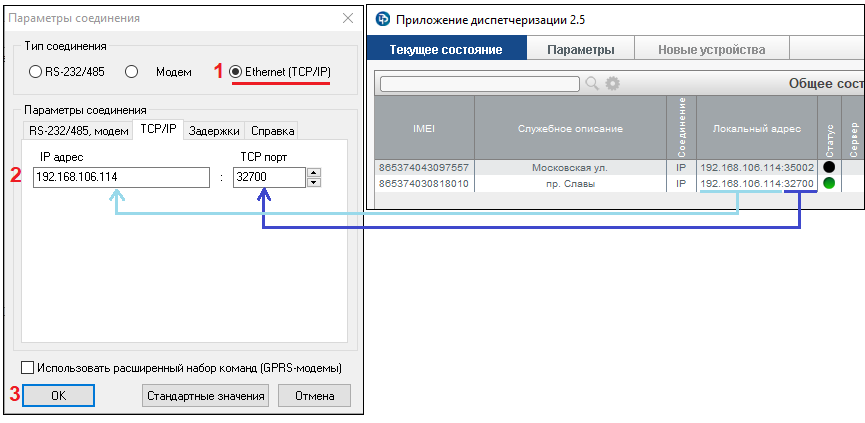

В поля IP адрес и TCP порт введите IP-адрес и порт модема АТМ, указанные в столбце Локальный адрес в ПО iRZ Collector.
Нажмите ОК.
-
Программа TesmaStat сможет считать данные с теплосчётчика, если модему АТМ назначен порт от 1 до 32700. Изменить номер порта модема АТМ можно в диспетчерском ПО iRZ Collector.
-

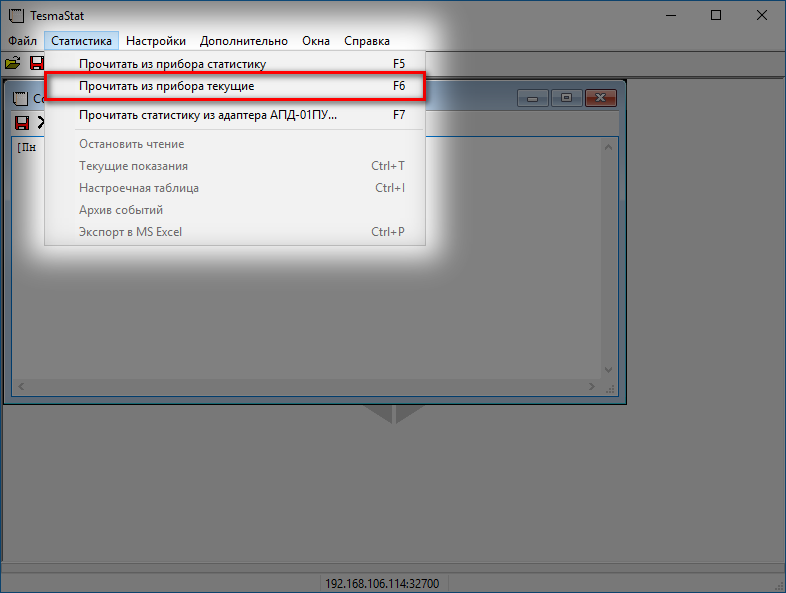

Считайте текущие показания теплосчётчика. Для этого нажмите меню Статистика и выберите пункт Прочитать из прибора текущие.

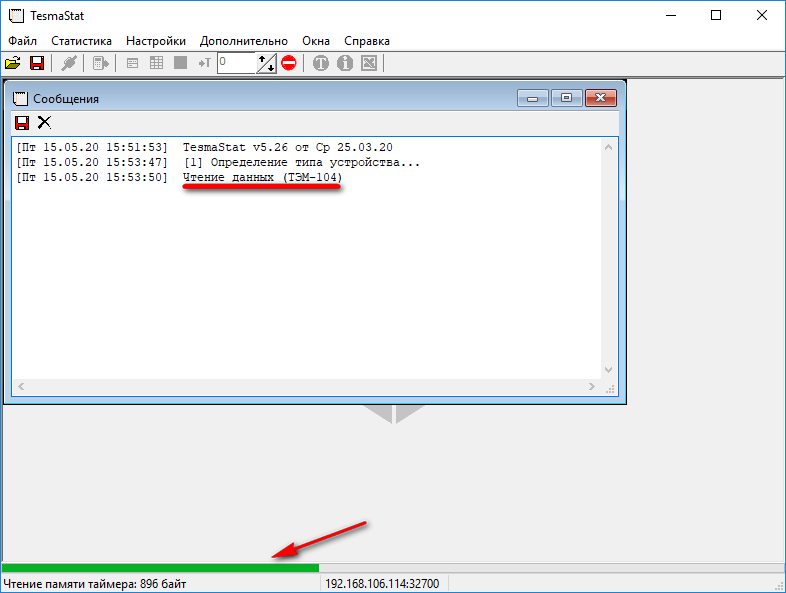

Программа TesmaStat начнёт чтение данных.

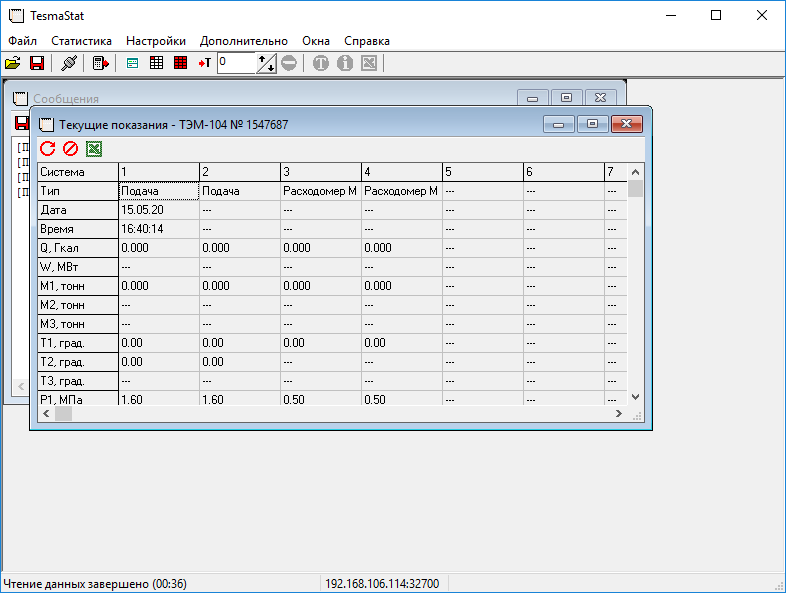

Программа TesmaStat отобразит текущие показания теплосчётчика.
Опрос по CSD
Для опроса теплосчётчика по CSD требуются два модема: ведущий со стороны диспетчерского ПО и ведомый со стороны теплосчётчика. В качестве ведущего модема выступает GSM-модем, например iRZ MC52iT. В качестве ведомого – модем АТМ.
В GSM-модем и модем АТМ необходимо установить SIM-карты, для которых подключена услуга передачи данных по CSD-каналу.
-
Настройте ведомый модем – модем АТМ.
С помощью программы ATM Control SE задайте следующие настройки:-
профиль оператора SIM-карты;
-
настройки интерфейса RS485 должны совпадать с настройками интерфейса теплосчётчика (скорость, биты данных, четность, стоповые биты);
-
разрешить CSD-вызовы с любого телефонного номера или с телефонного номера SIM-карты, установленной в GSM-модем.
-
Подробная информация о настройке модема АТМ: «Руководство по работе с программой настройки модемов ATM Control SE».
-
Подготовьте к работе ведущий модем – GSM-модем (iRZ MC52iT).
-
Подключите GSM-модем к компьютеру с помощью кабеля преобразователя USB-RS232.
-
Подайте питание на GSM-модем.
-
В Диспетчере устройств появится новое устройство – Prolific USB-to-Serial Comm Port. Это драйвер и порт преобразователя USB-RS232 с подключенным GSM-модемом, запомните номер COM-порта.
Схема 8. COM-порт, к которому подключен GSM-модем -
Настройте GSM-модем в качестве ведущего модема. Это можно сделать с помощью программы IRZ Test Modem или терминальной программы. Подробная информация о настройке представлена в статье.
-
| Скачать программу iRZ Test Modem можно скачать на официальном сайте www.radiofid.ru. Терминальную программу Terminal19b – по ссылке. |
-
Подайте питание на теплосчётчик и на модем АТМ.
-
Запустите программу TesmaStat для опроса теплосчётчиков ТЭМ-104.
Скачать программу можно по ссылке, раздел Программа считывания данных из теплосчетчиков ТЭСМА-106, ТЭМ-104, ТЭМ-106.
В программе TesmaStat:-
Нажмите меню Настройки и выберите пункт Соединение.
Схема 9. Программа TesmaStat, меню Настройки → Соединение -
Откроется окно Параметры соединения.
Укажите:-
Тип соединения – Модем;
-
Порт – COM-порт, к которому подключен GSM-модем, скорость – 9600 бит/с;
-
Номер телефона – номер телефона SIM-карты, установленной в модем АТМ.
Нажмите ОК.
-

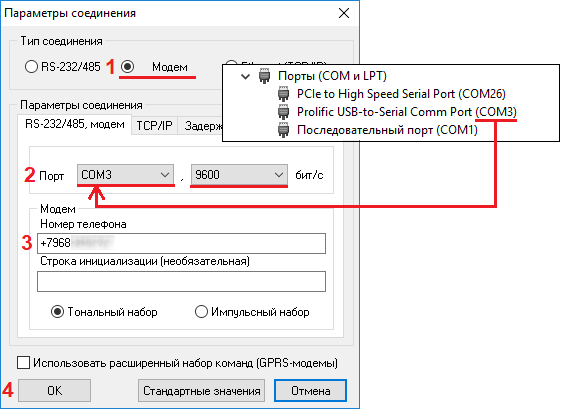

Схема 10. Задать параметры CSD-соединения: тип, порт и скорость передачи данных, телефонный номер модема АТМ -
-
Считайте текущие показания теплосчётчика. Для этого нажмите меню Статистика и выберите пункт Прочитать из прибора текущие.

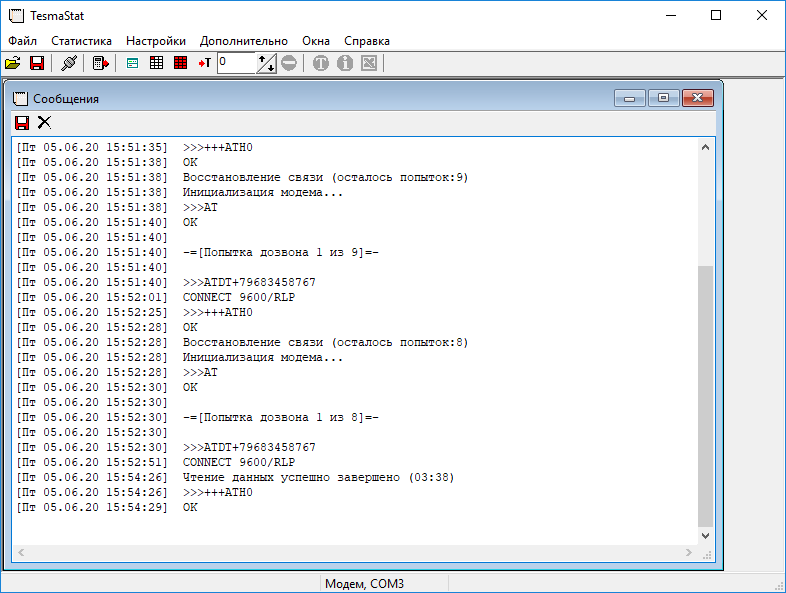

Программа TesmaStat установит CSD-соединение и прочитает данные с теплосчётчика.

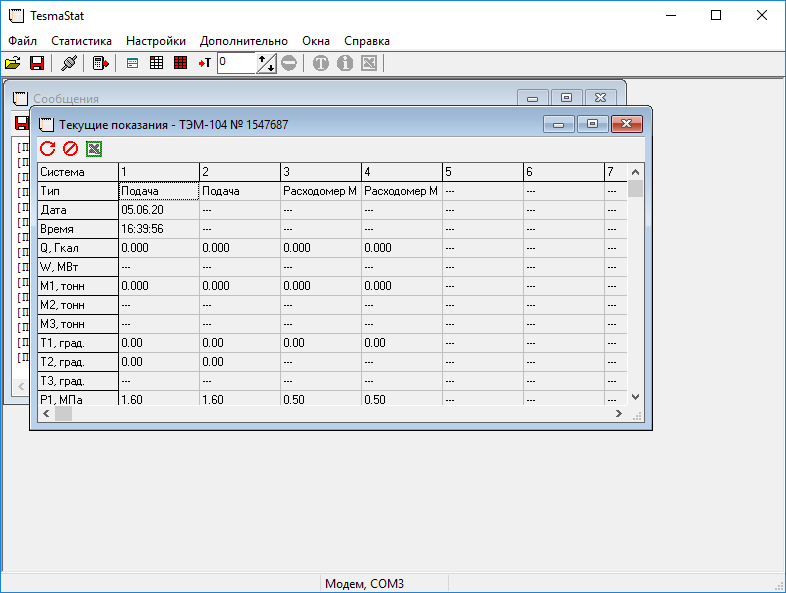

Программа TesmaStat отобразит текущие показания теплосчётчика.
