Работа с iRZ Bridge

В статье описаны следующие действия:

  1. Как добавить модем в iRZ Bridge

  2. Как удаленно загрузить настройки или прошивку в модем

  3. Как добавить в iRZ Bridge несколько модемов одновременно

1. Как добавить модем в iRZ Bridge

Для того, чтобы модем отобразился в iRZ Bridge необходимо задать модему настройки для подключения к Bridge, а затем, необходимо внести в iRZ Bridge данные модема.

1.1. Задать модему настройки для подключения к iRZ Bridge

  1. Подключить модем к компьютеру через USB-кабель.

  2. Открыть ATM Control SE: скачать программу ATM Control SE по ссылке.

  3. Открыть вкладку Настройки → SIM.

M 107

  1. Задать профиль оператора используемой в модеме SIM-карты. В нашем случае – Beeline.

M 108

  1. Открыть вкладку Настройки → Соединения.

M 109

  1. Включить Соединение №1 и войти в настройки соединения.

Внимание! Для того, чтобы загрузить настройки и прошивку в модем с помощью iRZ Bridge, его обязательно настроить с Соединения №1.

M 110

  1. Ввести в окне Клиент 1 следующие параметры:

Хост: bridge.irz.net Порт: 1802 Интерфейс: RS485+RS232 Протокол: iRZ Collector Инкапсуляция: выкл

M 111

И нажать Сохранить.

  1. Записать выставленные настройки в модем.

M 112

  1. Дождаться завершения загрузки настроек и нажать ОК.

M 113

Работа с программой ATM Control SE завершена. Можно отключить модем от компьютера и перейти к настройке iRZ Bridge.

1.2. Добавить модем в iRZ Bridge

  1. Открыть сервис iRZ Bridge: ссылка на сервис iRZ Bridge.

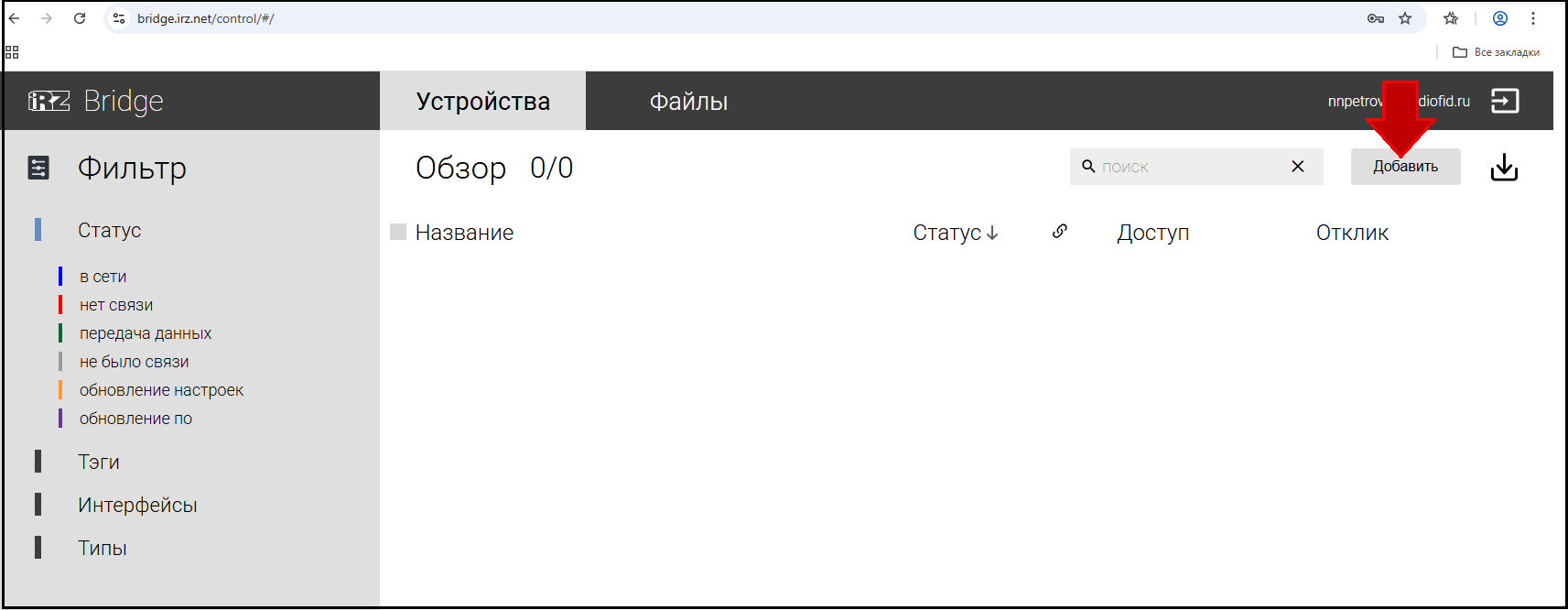

  2. Нажать Добавить.

M 114

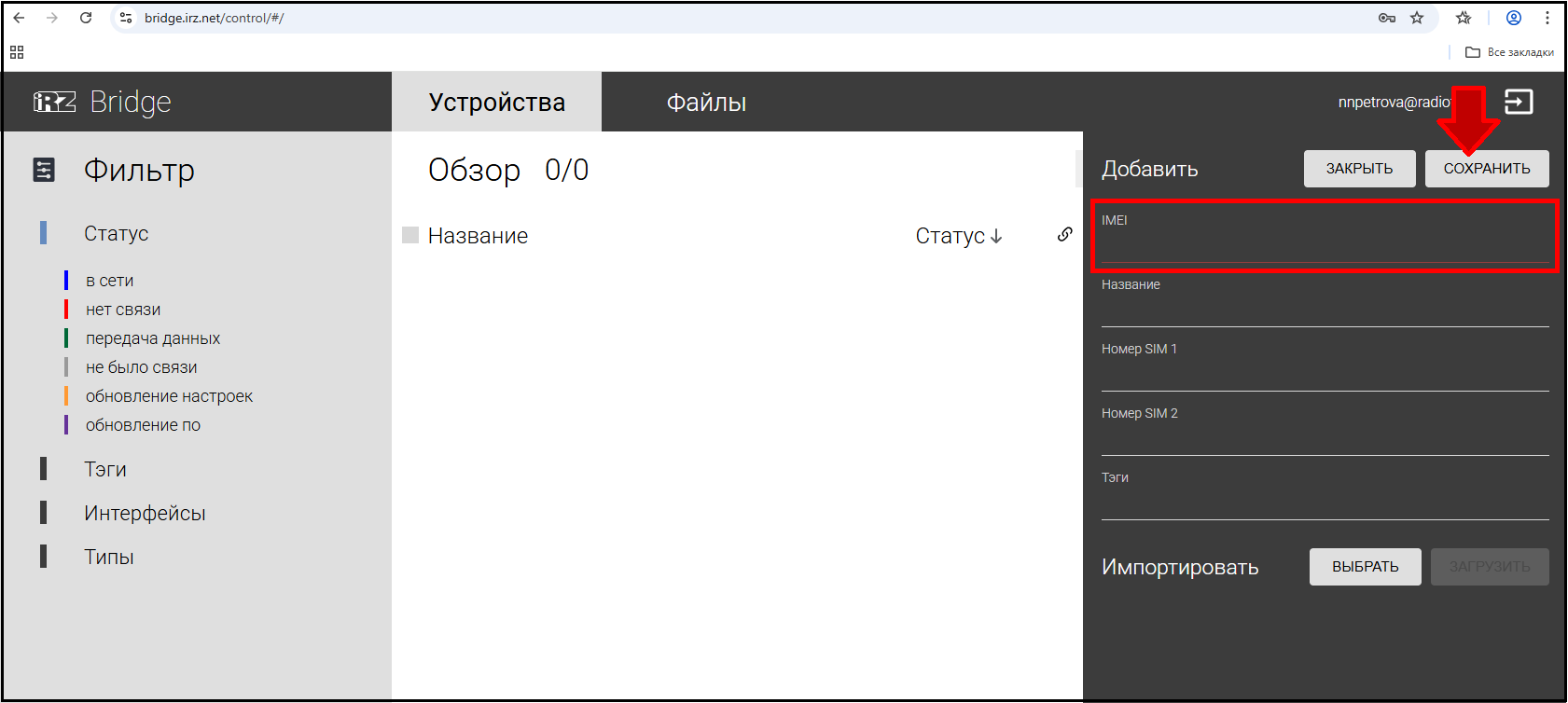

  1. Ввести IMEI модема в поле IMEI и нажать Сохранить.

M 115

  1. Подать питание на модем.

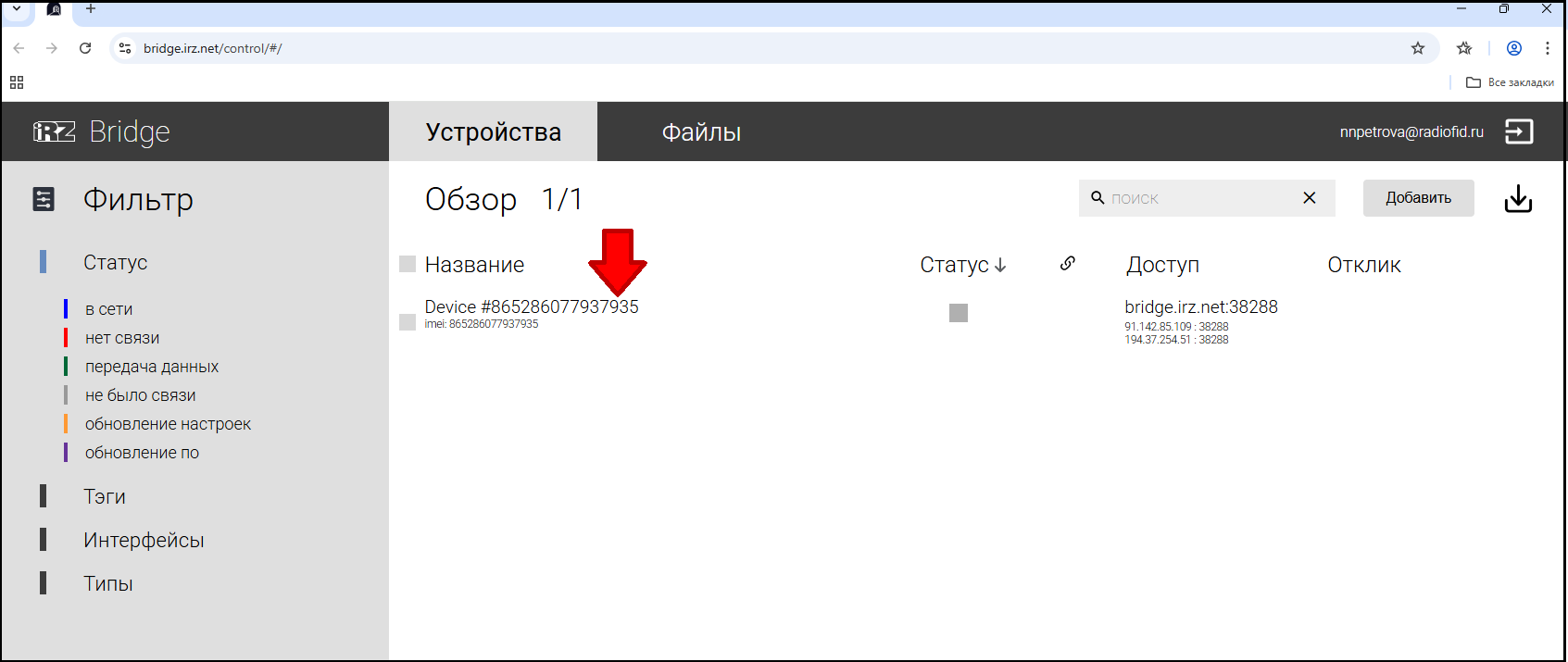

  2. Добавленный модем отобразится на главной странице.

M 116

  1. Когда модем выйдет на связь, индикатор статуса загорится синим цветом.

M 117

2. Как удаленно загрузить настройки или прошивку в модем

На модем можно удаленно загрузить новые настройки или прошивку. Для того, чтобы обновить настройки необходимо создать файл настроек в программе ATM Control SE и загрузить его в модем через сервис iRZ Bridge. Для того, чтобы обновить прошивку, необходимо скачать прошивку со страницы модема и загрузить ее в модем через iRZ Bridge.

2.1. Создать файл настроек в ATM Control SE

  1. Открыть ATM Control SE: скачать программу ATM Control SE по ссылке.

  2. Ввести необходимые настройки во вкладке Настройки.

M 118

  1. Нажать кнопку Сохранить файл с настройками и выбрать место на компьютере, куда сохранится файл.

M 119

  1. Дождаться сохранения настроек и нажать ОК.

M 120

Работ с программой ATM Control SE завершена. Перейдем в сервис iRZ Bridge.

2.2. Загрузить файл настроек или прошивки в iRZ Bridge

Внимание! Загрузить новые настройки или прошивку возможно только если iRZ Bridge настроен в модеме первым соединением.

По данной инструкции возможно загрузить как файл настроек, так и файл прошивки. В примере ниже описывается и приводятся изображения загрузки файла настройки, файл прошивки загружается аналогично.

  1. Подать питание на модем.

  2. Открыть сервис iRZ Bridge: ссылка на сервис iRZ Bridge.

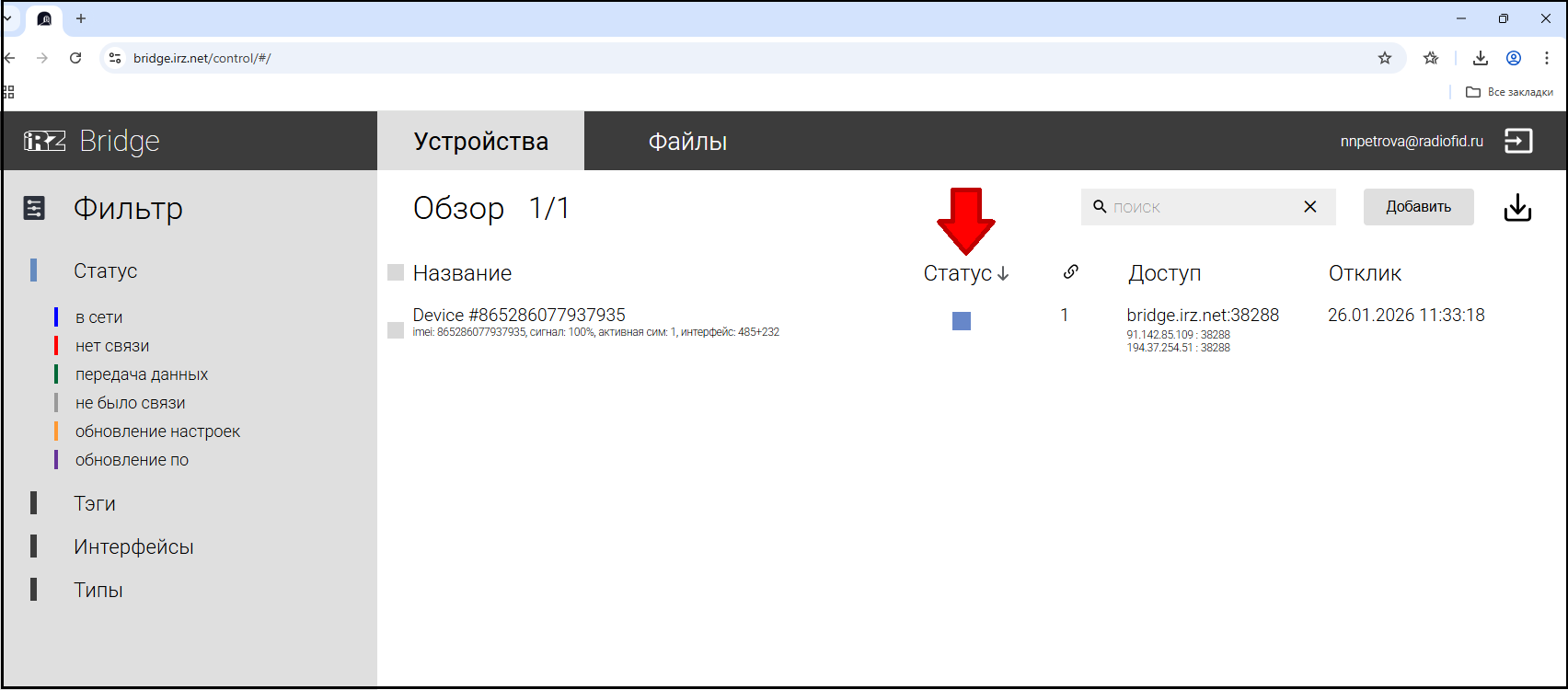

  3. Убедиться, что модем, в который требуется загрузить новые настройки, находится в сети: статус горит синим.

M 121

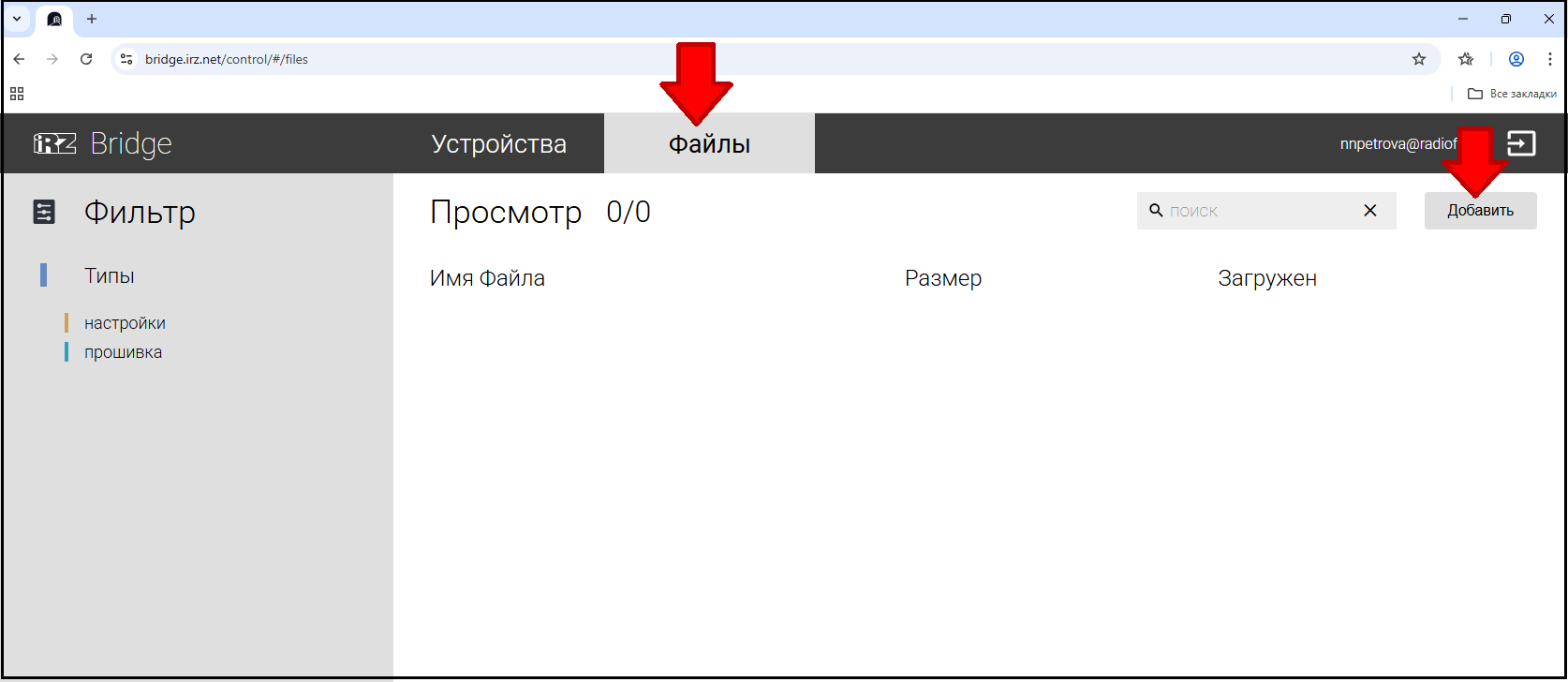

  1. Перейти на вкладку Файлы.

  2. Нажать Добавить.

M 122

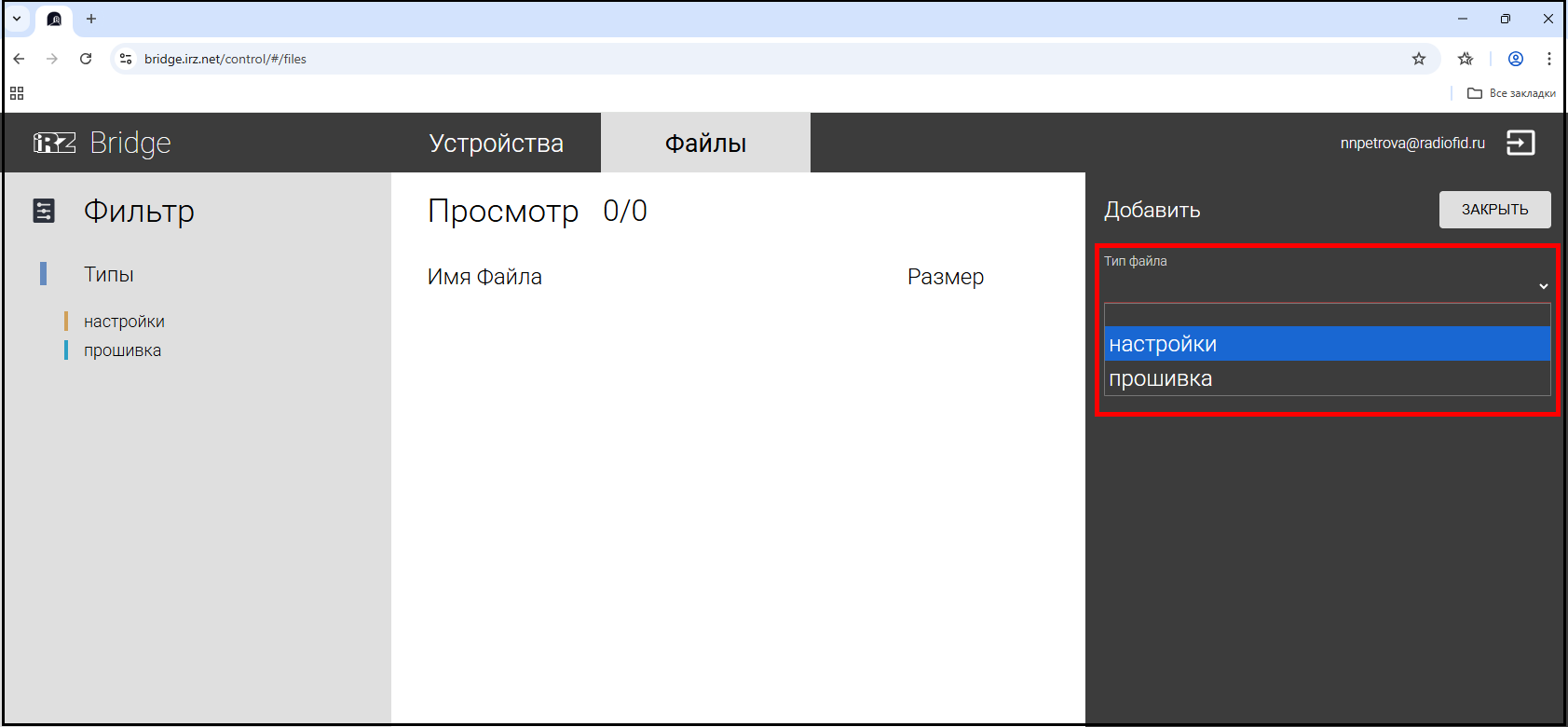

  1. В открывшемся окне выбрать тип файла – настройки (или прошивка).

M 123

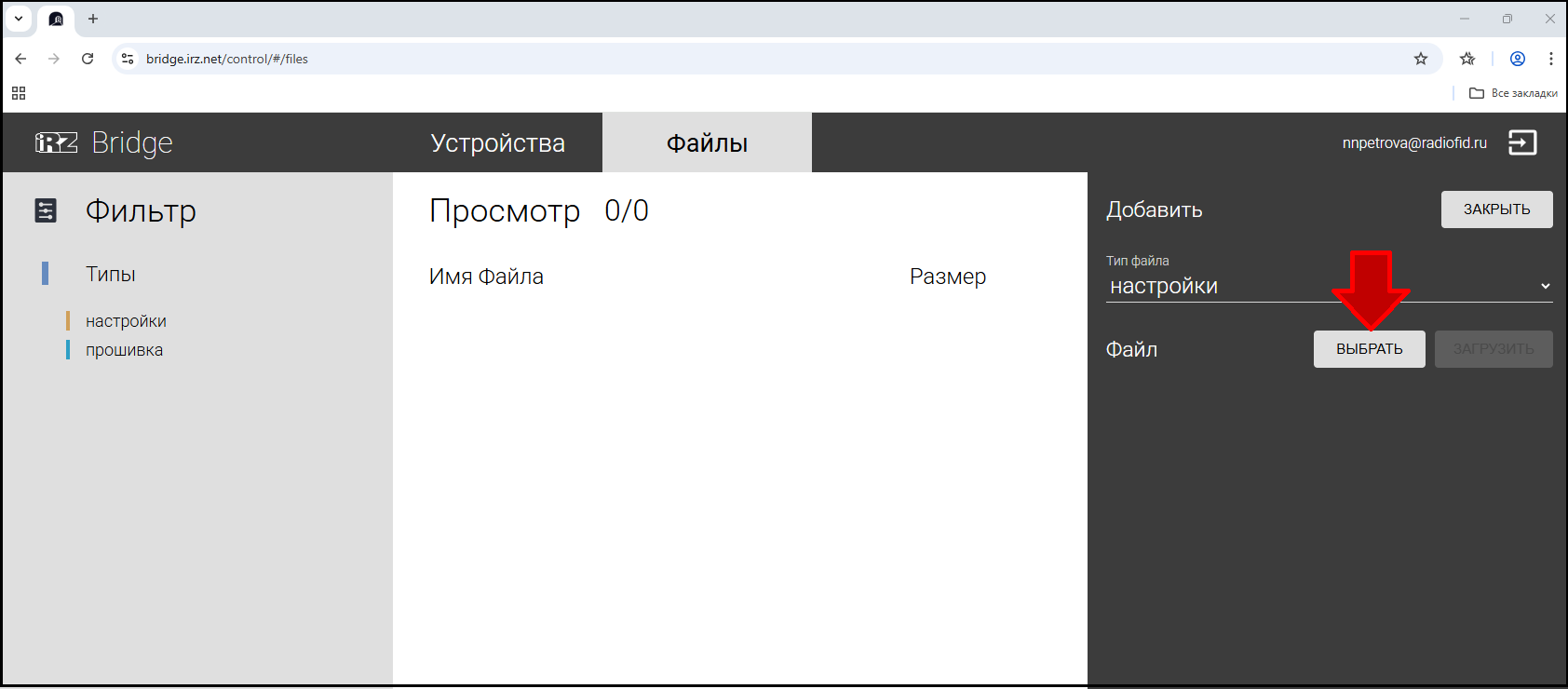

  1. Нажать Выбрать и в открывшемся окне выбрать файл настройки с расширением .atm2

M 124

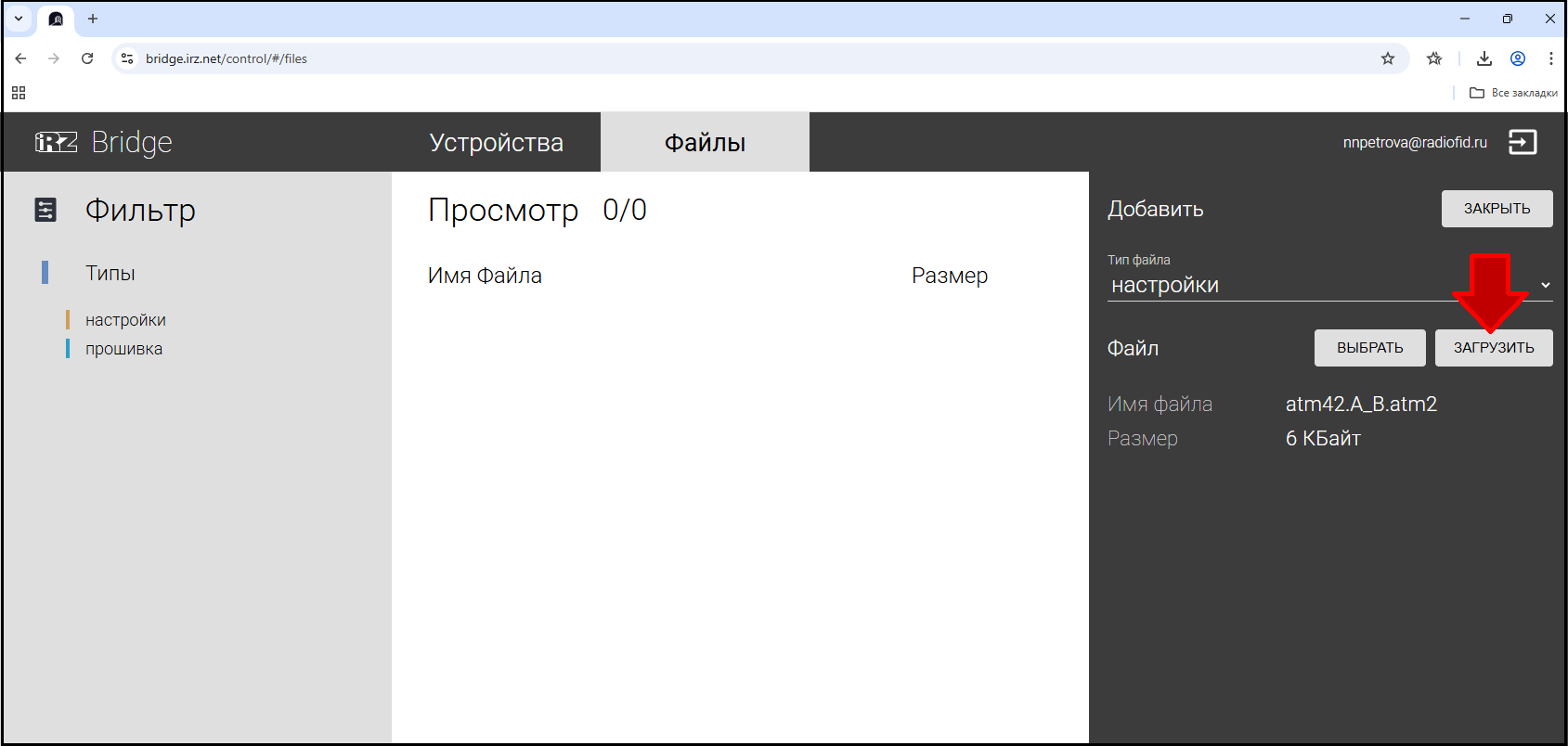

  1. Нажать Загрузить.

M 125

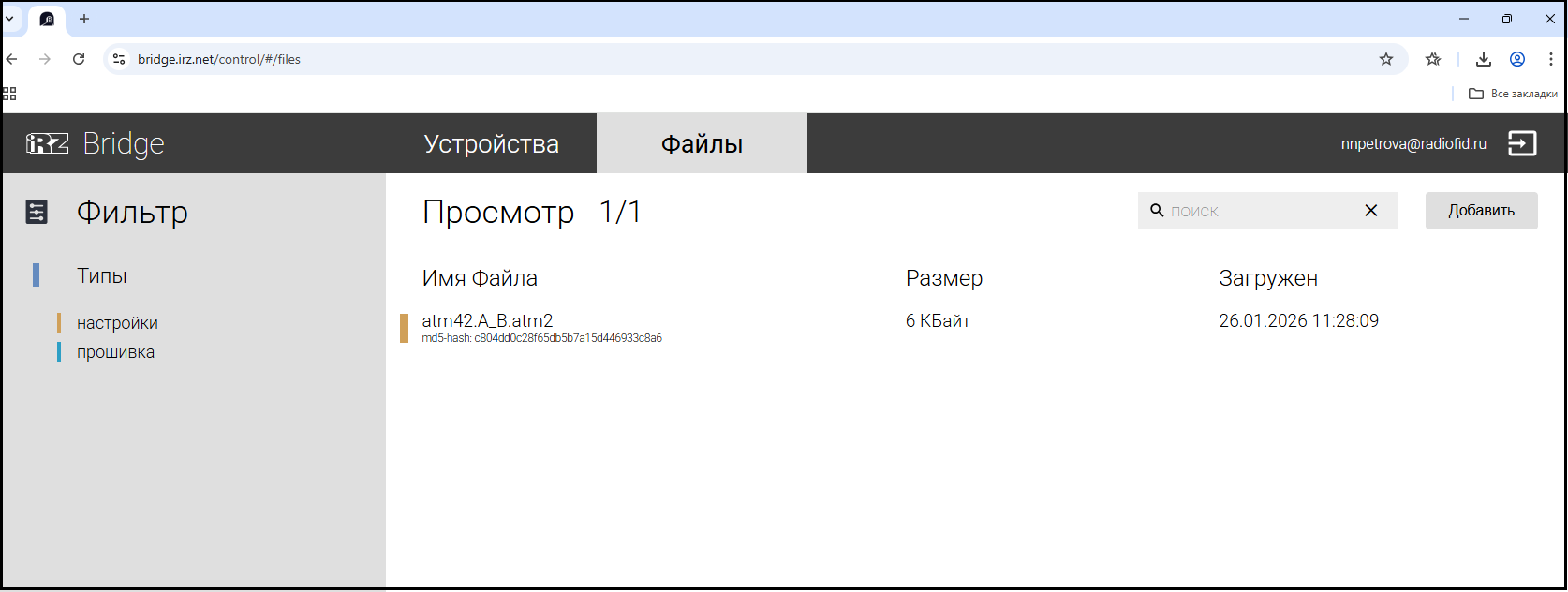

  1. Файл настройки загружен в iRZ Bridge. Далее следует описание того, как передать его на модем.

M 126

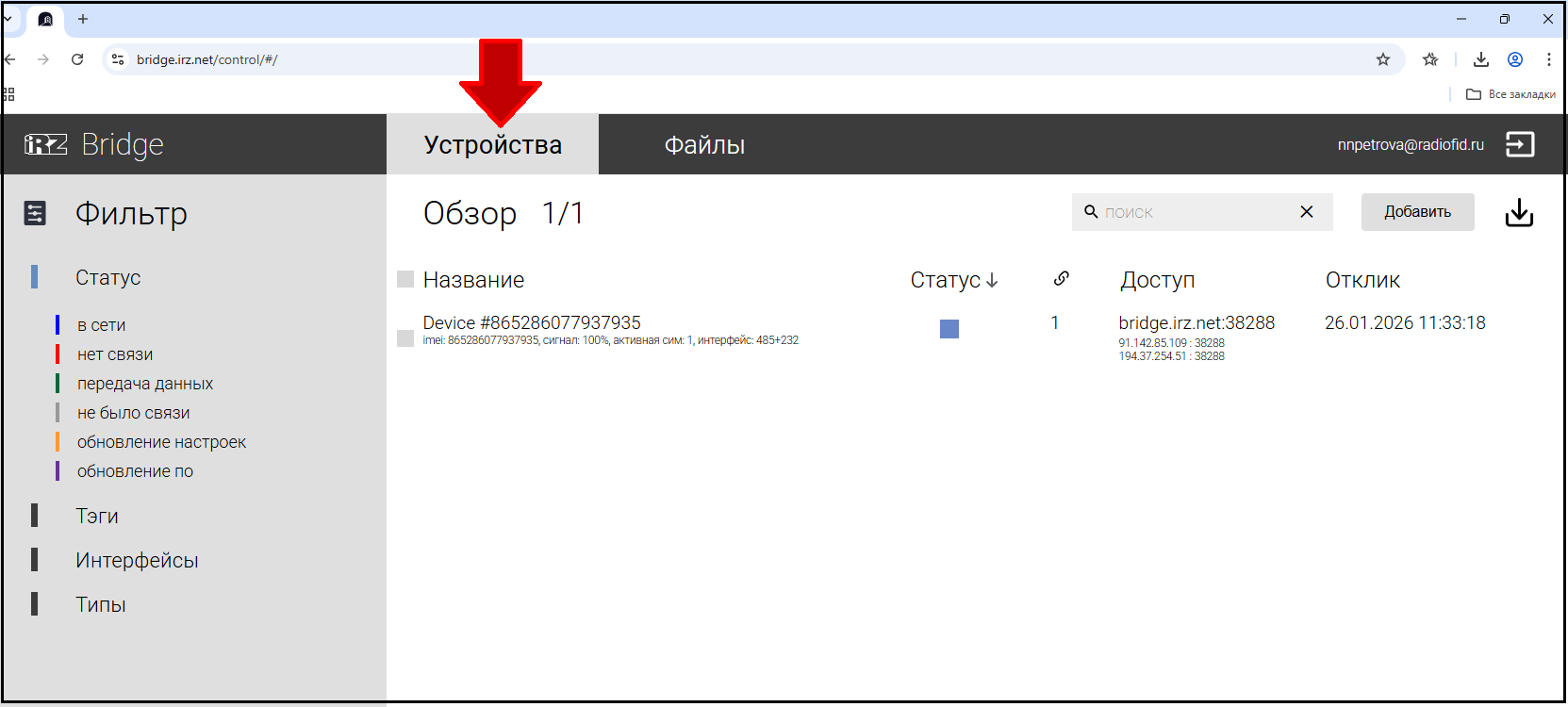

  1. Перейти на вкладку Устройства.

M 127

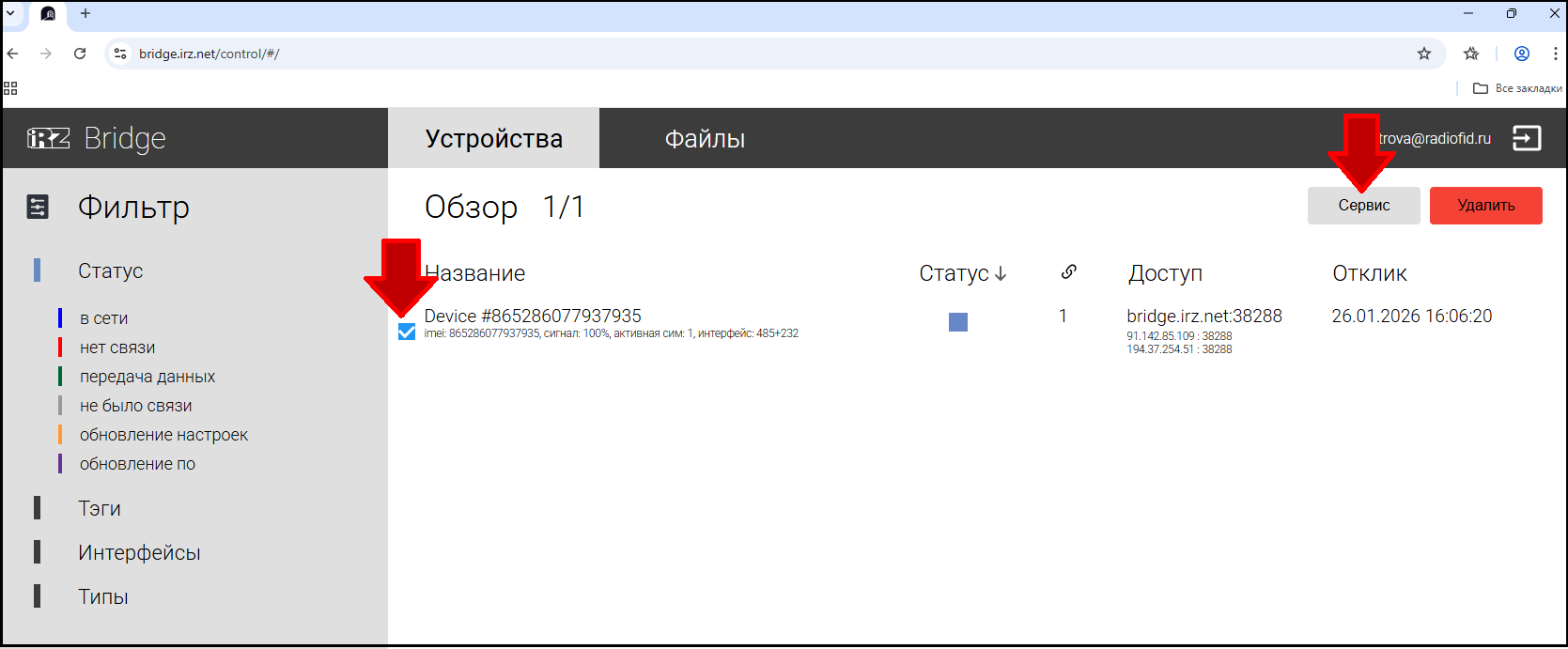

  1. Нажать на статус слева от модема.

M 128

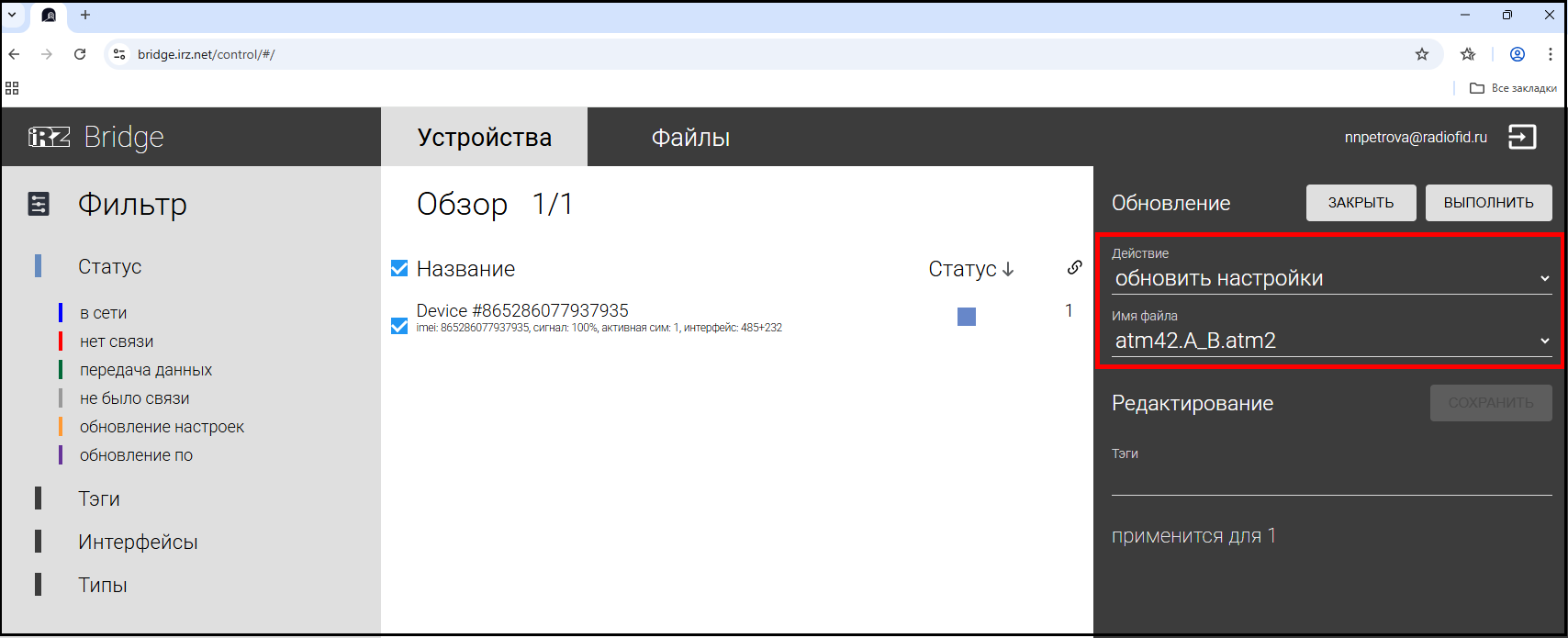

  1. В открывшейся панели выбрать:

действие – обновить настройки;

имя файла – имя файла настроек.

M 129

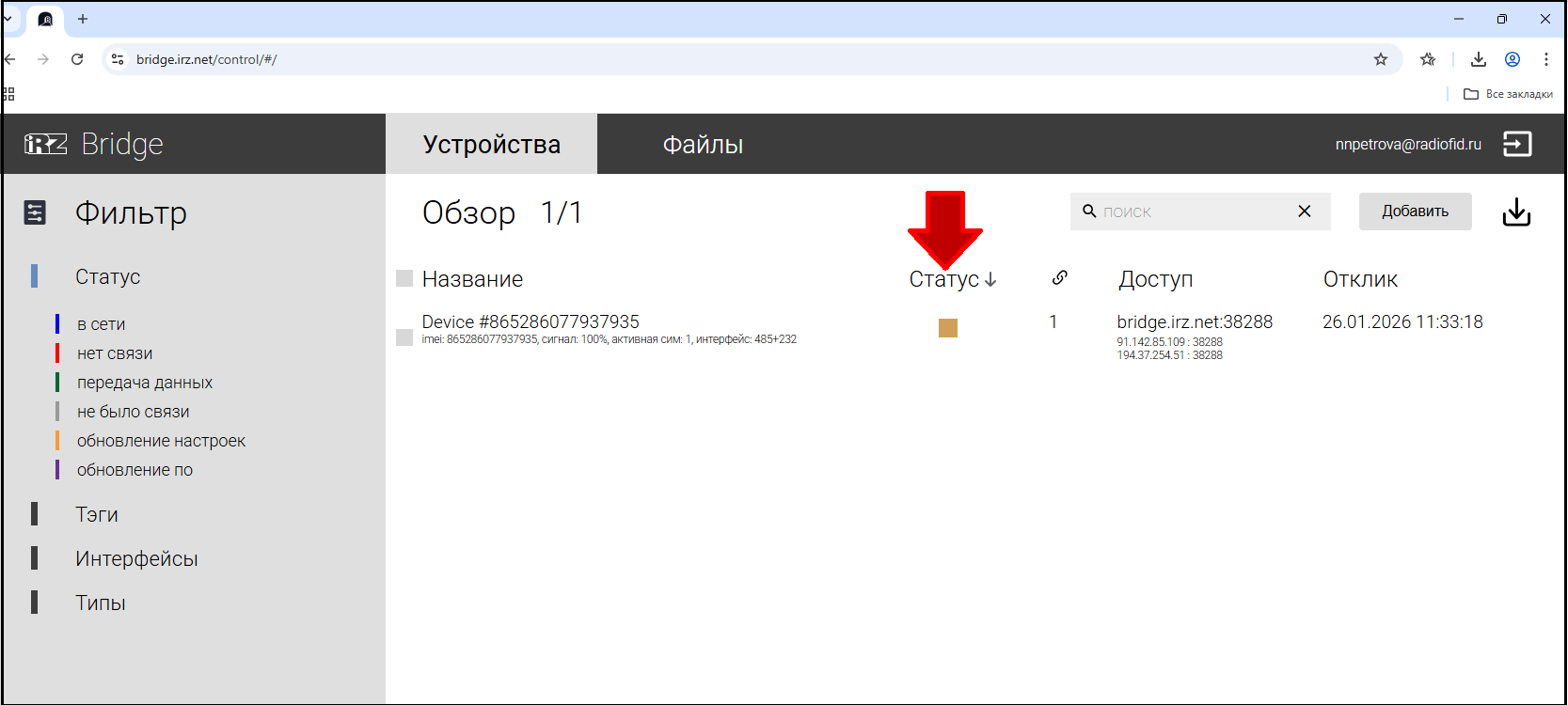

  1. Дождаться загрузки настроек. В момент выполнения загрузки настроек статус модема отображается желтым, по завершении загрузки статус загорится синим.

M 130

3. Как добавить в iRZ Bridge несколько модемов одновременно

В iRZ Bridge можно внести одновременно любое количество модемов. Для этого необходимо создать любой текстовый файл с расширением .txt (блокнот) с перечнем IMEI модемов и загрузить этот файл в iRZ Bridge.

3.1. Создать файл с перечнем модемов

  1. Создать текстовый файл любого формата. В нашем примере мы используем файл .txt

M 131

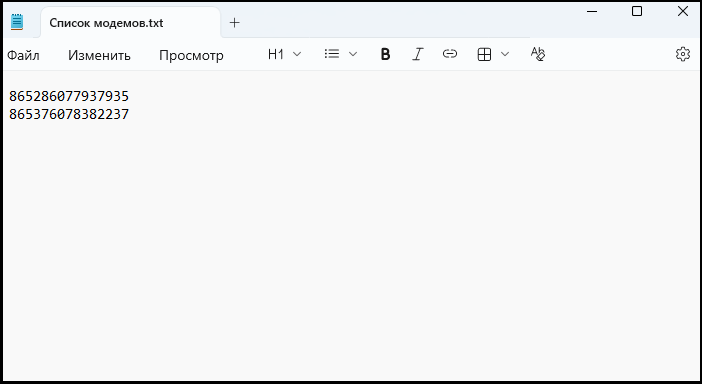

  1. Ввести IMEI модемов, которые необходимо завести в iRZ Bridge, соблюдая два правила:

Один IMEI на одной строке без дополнительных букв; В файле написано минимум 2шт IMEI. Например:

M 132

3.2. Загрузить файл с перечнем модемов в iRZ Bridge

  1. Открыть сервис iRZ Bridge: ссылка на сервис iRZ Bridge.

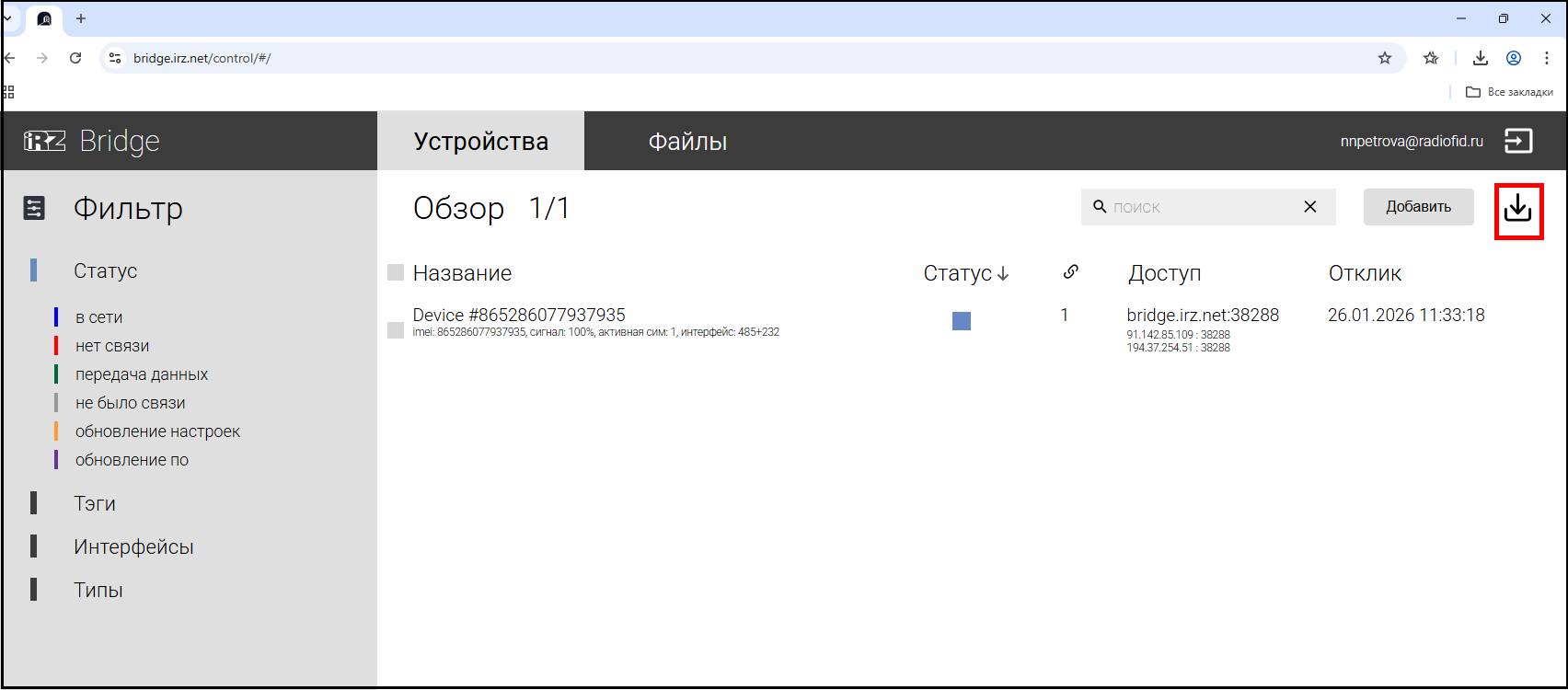

  2. Нажать Добавить.

M 133

  1. Нажать Выбрать.

M 134

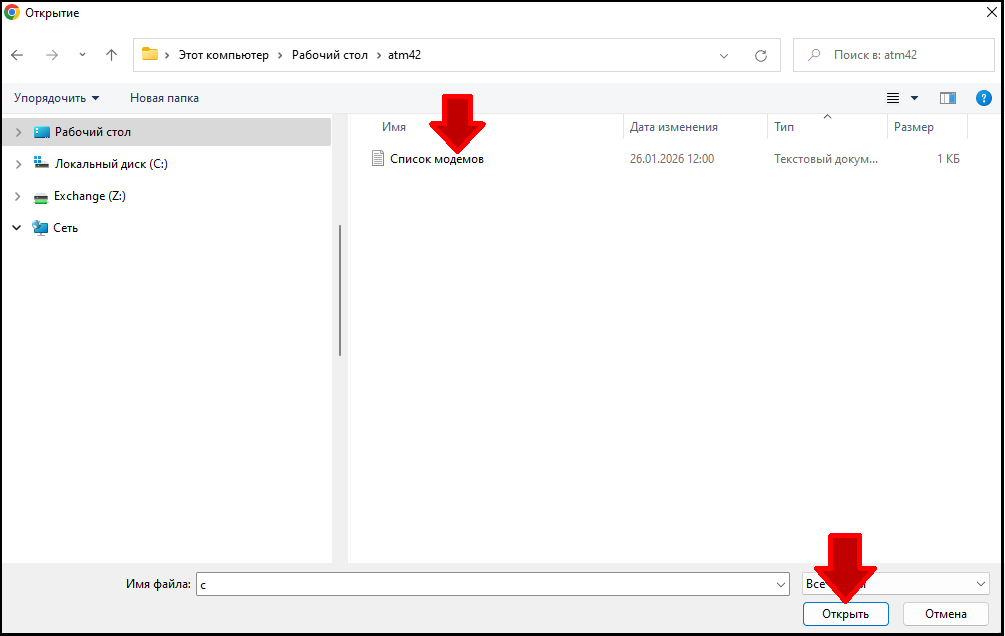

  1. В открывшемся окне выбрать созданный файл со списком модемов. В нашем примере файл называется «Список модемов». И нажать Открыть.

M 135

  1. Нажать Загрузить.

M 136

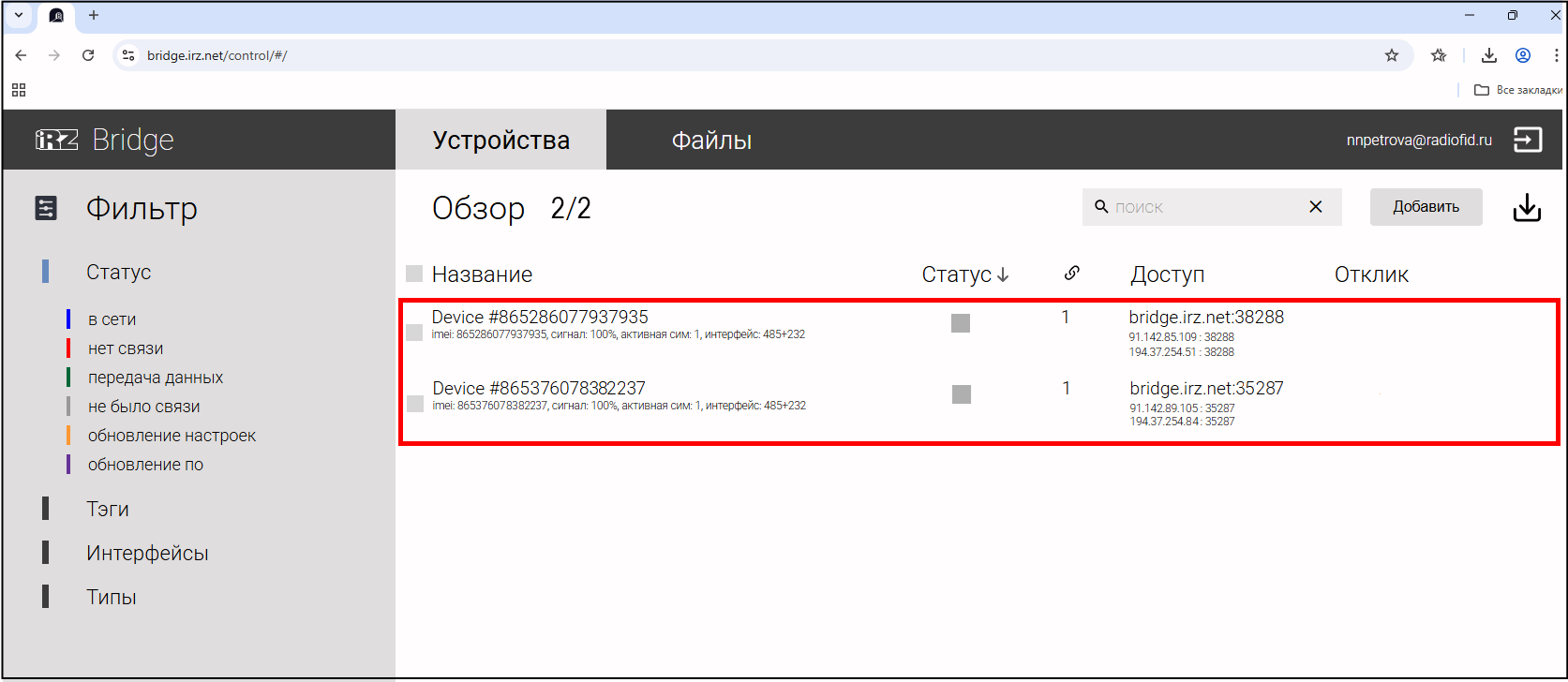

  1. Модемы из списка появятся в iRZ Bridge.

M 137

  1. Убедиться, что на все модемы, IMEI которых указан в файле, подано питание.

  2. После выхода каждого модема на связь статус с левой стороны от названия загорится синим.
