Настройка проводной сети

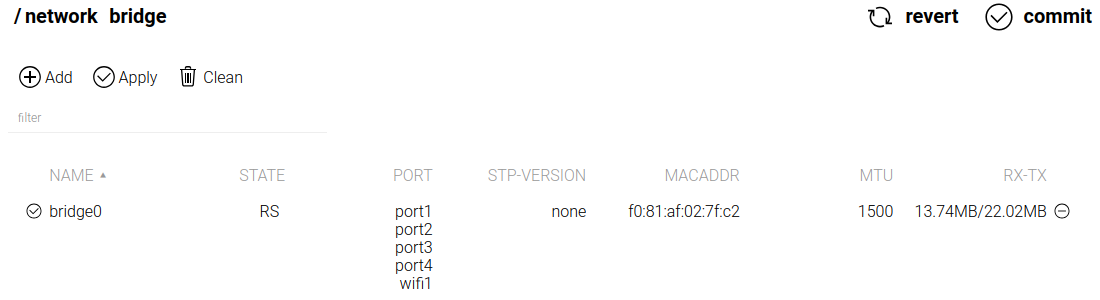

Для настройки проводной сети зайдите в раздел /network → bridge.

network bridge

Bridge – виртуальное сетевое устройство (L2), которое объединяет физические или логические интерфейсы в единую сеть.

Bridge функционирует как виртуальный коммутатор, объединяя несколько физических (/network → ethernet) или логических (/network → device, /wireless → network, /tunnel) сетевых интерфейсов.

По умолчанию все порты устройства объединены в bridge0.

Основные параметры

Disabled – отключение bridge

MAC – присвоение MAC-адреса. Если не указан, будет сгенерирован автоматически

Port – настройка списка портов, объединенных в данный bridge

Пример настройки

Задача: объединить в сеть устройства, подключенные к port2 и port4.

  1. Освободите порты:

    • Перейдите в /network → bridge → bridge0.

    • Удалите из списка port2 и port4, нажав кнопку "минус" (-).

    • Примените настройки, нажав кнопку Apply.

network bridge bridge0 del
Не удаляйте порт, через который роутер подключен к ПК. Это приведет к потере доступа к устройству.

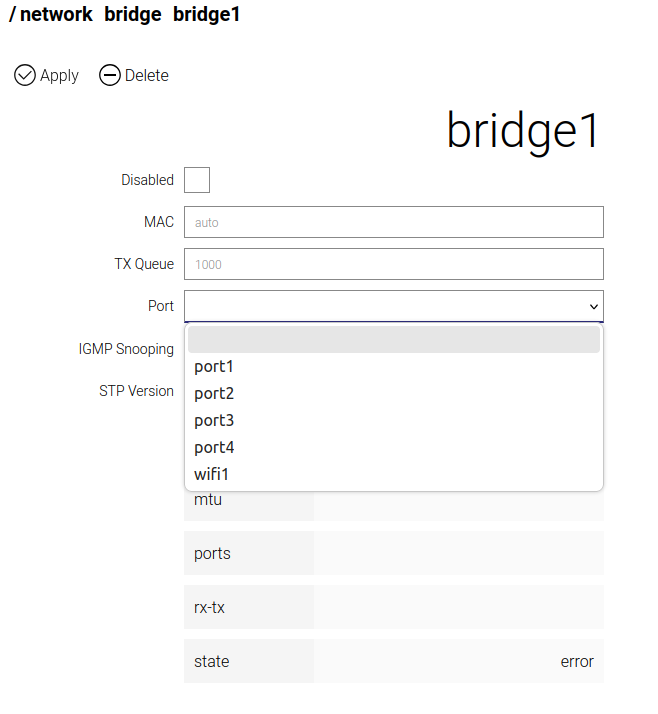

  1. Создайте новый bridge:

    • Перейдите в /network → bridge.

    • Создайте новый bridge, нажав кнопку Add, указажите имя. Допустимы латинские буквы (A-Z, a-z), цифры (0-9), нижнее подчеркивание (_). В нашем примере bridge1.

    • Добавьте порты из выпадающего меню Port (в нашем примере port2, port4).

    • Примените настройки, нажав кнопку Apply.

network bridge bridge1

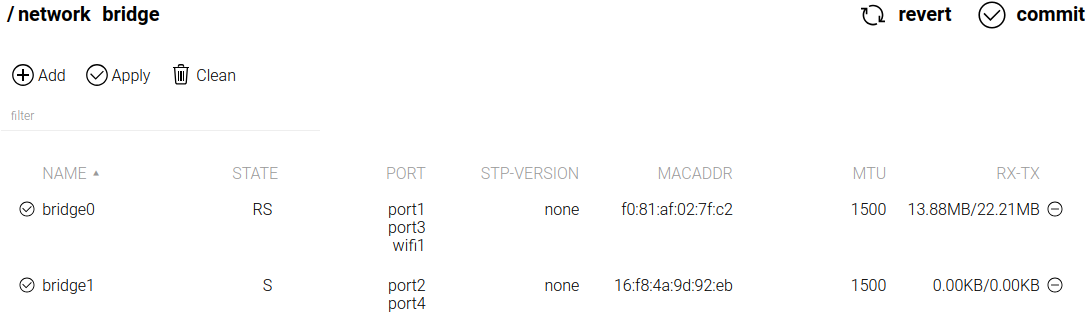

Теперь на странице /network → bridge видны оба виртуальных сетевых устройства и их параметры.

network bridge01

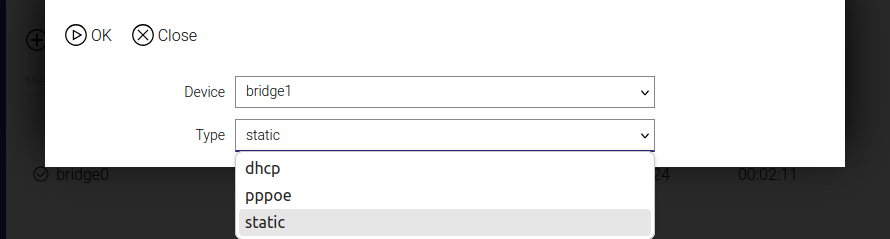

  1. Назначьте IP-адрес:

    • Перейдите в /ip → interface.

    • Нажмите Add, выберите из списка bridge1, который создали в п.2.

    • Укажите тип static.

    • Перейдите в созданный интерфейс /ip → interface → bridge1.

    • Укажите IP-адрес (например, 192.168.2.1/24).

    • Примените настройки, нажав кнопку Apply.

ip interface bridge1

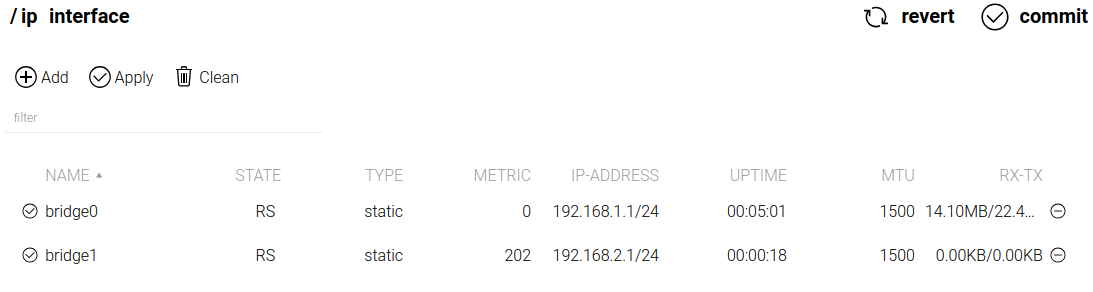

Теперь на странице /ip → interface видны оба виртуальных сетевых устройства и их параметры.

ip interface bridge01

Настройка через CLI

Удаление портов из bridge0.

admin@Router[/]>network bridge bridge0
admin@Router[/network bridge bridge0]>port -port2 -port4
admin@Router[/network bridge bridge0]>..
admin@Router[/network bridge bridge0]>apply

Создание нового bridge, добавление портов.

admin@Router[/network bridge]>add name=bridge1
admin@Router[/network bridge bridge1]>port port2 port4
admin@Router[/network bridge bridge1]>apply

Создание интерфейса в /ip → мinterface, назначение IP.

admin@Router[/]>/ip interface add device=bridge1 type=static
admin@Router[/ip interface bridge1]>ip-address 192.168.2.1/24
admin@Router[/ip interface bridge1]>apply
