Настройка сервера и клиента PPTP на роутере на базе irzOS

PPTP - это сетевой протокол для создания виртуальных частных сетей (VPN), разработанный компанией Microsoft в 1990-х годах. Протокол позволяет обеспечить безопасное соединение между компьютерами, однако считается небезопасным из-за устаревшего шифрования. В связи с этим, не рекомендуется использовать данный протокол в чистом виде, вместо этого рекомендуется использовать в связке с IPSec.

Роутеры на базе irzOS поддерживают работу как в качестве PPTP сервера, так и клиента.

Роутеры на базе irzOS имеют возможность автоматической настройки IPSec для туннеля PPTP, однако взаимная совместимость гарантируется только между роутерами irzOS, настройка с другими устройствами может быть затруднена.

Настройка iRZos может производиться как посредством Web интерфейса, так и с помощью интерфейса CLI с помощью протокола SSH и терминального клиента. Несмотря на разные способы подключения, логика настройки идентична в обоих случаях.
pptp 1

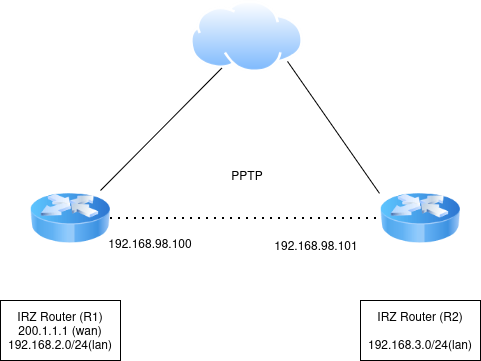

Figure 1. Схема сети

В данной схеме роутер R1 выступает в качестве сервера PPTP, имеет локальную сеть 192.168.2.0/24 и адрес WAN 200.1.1.1. Роутер R2 является клиентом, имеет локальную сеть 192.168.3.0/24.

Настройка R1 (сервер)

Первый шаг при настройке сервера - создание учетных записей клиентов, которые будут подключаться.

Для этого в разделе /service → client необходимо выбрать add и задать имя.

Далее необходимо в выпадающем списке Service выбрать сервис, для которого создается пользователь. В данном примере выбирается вариант ppttp.

Задайте пароль пользователя в поле Password. Нажмите Apply для сохранения настроек.

Перейдите в раздел /service → pptp-server.

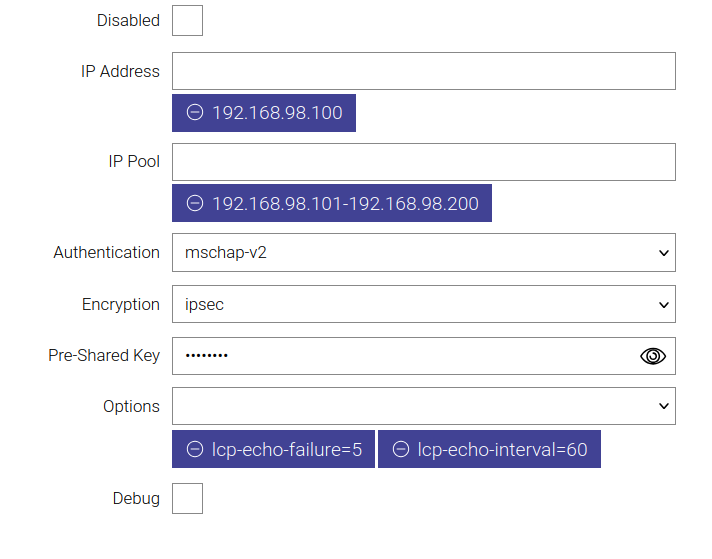

pptp 2
Figure 2. Интерфейс настройки сервера

Описания полей:

IP Address - IP Адрес, присваиваемый туннельному интерфейсу сервера

IP Pool - диапазон IP адресов, назначаемых клиентам PPTP сервера

Authentification - протокол аутентификации пользователей, mschap-v2 по умолчанию

Encryption - метод шифрования данных в туннеле, mppe, ipsec или none

Pre-Shared Key - общий ключ для IPSec (доступно в случае выбора ipsec в Encryption)

Options - дополнительные опции pppd

Устанавливаем параметр Encryption как ipsec, задаем ключ в поле Pre-Shared Key, остальные настройки остаются по умолчанию.

Настройка CLI:

/service pptp-server
    auth mschap-v2
    debug -
    disabled true
    encryption ipsec
    ip-addr -
    ip-addr 192.168.98.100
    ip-pool -
    ip-pool 192.168.98.101-192.168.98.200
    ppp-option -
    ppp-option lcp-echo-failure=5,lcp-echo-interval=60
    psk password

  /service pptp-server apply

Настройка R2 клиента

Перейдите в раздел /tunnel → pptp и нажмите Add, задайте имя для подключения (PPTP в нашем примере).

Пример настройки R2 клиента показан на рисунке ниже.

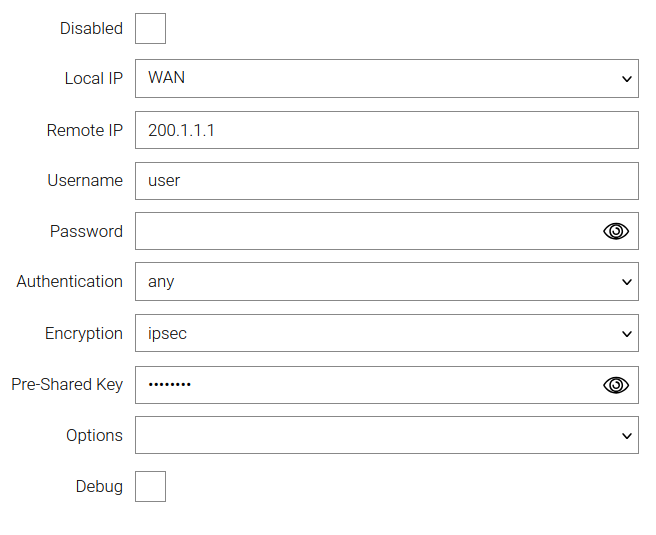

pptp3
Figure 3. Настройка клиента

  1. В качестве Local IP указываем наш интерфейс wan — WAN.

  2. Remote IP указываем как 2001.1.1.

  3. В примере username - user и password - заданный ему пароль.

  4. Encryption указываем как ipsec и в поле Pre-Shared Key указываем общий с сервером ключ.

Настройка CLI:

/tunnel pptp add name=PPTP
    auth any
    debug -
    disabled -
    encryption ipsec
    local-ip WAN
    password password
    ppp-option -
    psk ipseckey
    remote-ip 200.1.1.1
    username user

  /tunnel pptp apply

Настройка файрволла

При установке в качестве Encryption параметра ipsec дополнительная настройка файрволла на роутере не требуется. Однако при использовании варианта mmp или none требуется вручную создать правило, открывающее TCP порт 1723 на роутере для PPTP сервера.

Для этого в разделе /firewall filter нажмите Add и заполнить форму следующим образом.

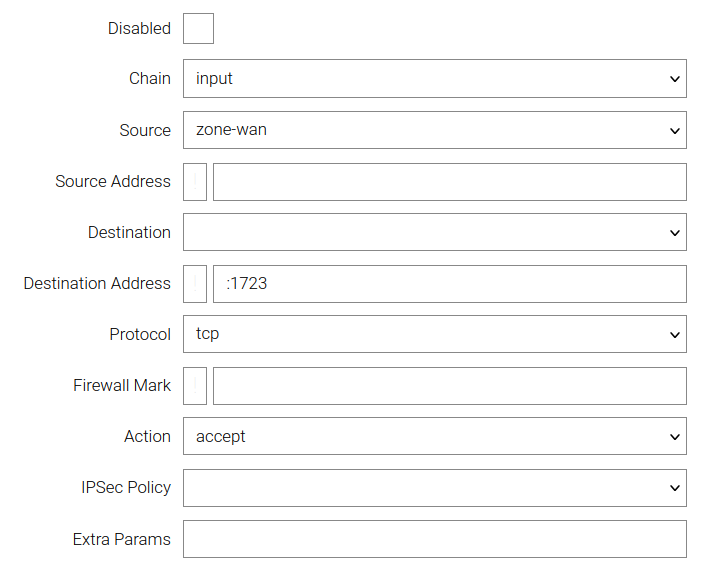

pptp4
Figure 4. Заполнение формы

После настройки необходимо нажать Apply и в списке правил в /firewall filter перетащить созданное правило вверх так, чтобы оно было выше запрещающего правила.

pptp9
Figure 5. Созданное правило

Настройка CLI:

/firewall filter add chain=input
    action accept
    dst-addr :1723
    protocol tcp
    src zone-wan
    reorder position=-1
    apply
/firewall filter status
/
/

Настройка маршрутов для доступа к локальным сетям роутеров

В разделе /ip → route → list нажать Add и добавить маршруты.

R1 (сервер)

pptp5
Figure 6. Заполнение формы

На роутере, выступающим в роли сервера интерфейсу туннеля, автоматически присваивается имя in_pptp0.

  1. В поле Target указать подсеть назначения, в данном случае это 192.168.3.0/24.

  2. В поле Source Interface необходимо ВРУЧНУЮ ввести in_pptp0.

  3. В поле Gateway ничего указывать не требуется.

  4. После чего нажать ОК и Apply.

/ip route list add dst-addr=192.168.3.0/24 interface=in_pptp0
    disabled true
    metric -
    src-addr -
    table main
    type unicast
/ip route list apply

R2 (клиент)

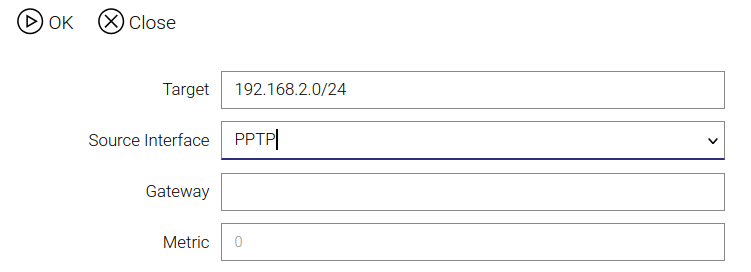

pptp6
Figure 7. Заполнение формы

  1. В поле Target указать подсеть назначения, в данном случае это 192.168.2.0/24.

  2. В поле Source Interface необходимо ВЫБРАТЬ название интерфейса туннеля, в данном примере это PPTP.

  3. В поле Gateway ничего указывать не требуется.

  4. После чего нажать ОК и Apply.

/ip route list add dst-addr=192.168.2.0/24 interface=PPTP
    disabled -
    gateway -
    metric -
    src-addr -
    table main
    type unicast
/ip route list apply

Проверим результат с помощью Ping.

Проверяем доступность сети Сервера R1 с Клиента R2:

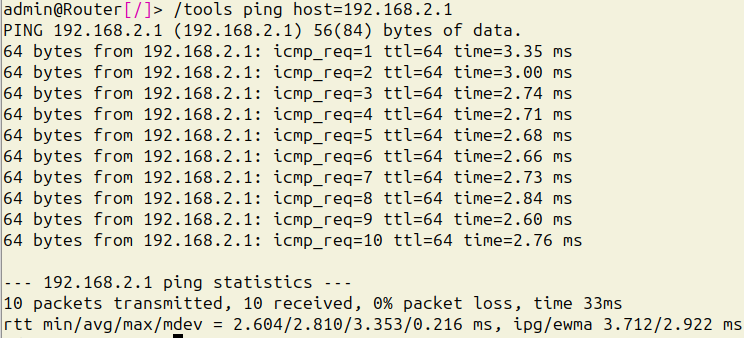

pptp7

Проверяем доступность сети Клиента R2 с Сервера R1:

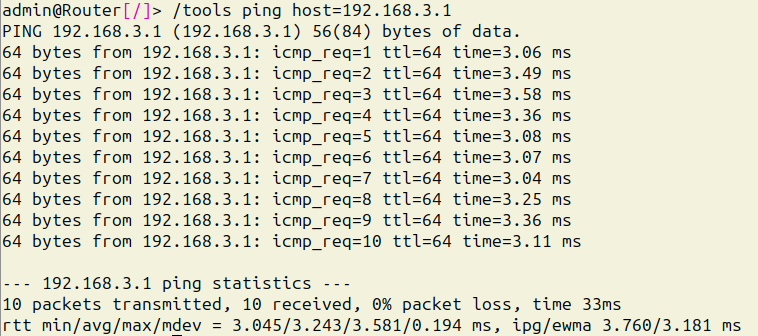

pptp8

Завершите настройку командой /system config commit.
