Схема подключения питания интерфейса RS232 счетчика от iRZ TE14-232

Для работы интерфейса RS232 счетчика его нужно запитать от внешнего источника постоянного тока.

В качестве примера рассмотрим подключение тепловычислителя СПТ940 к iRZ TE14-232. Блок питания в данном примере будем использовать 12 В 500 мА с открытыми контактами.

Все работы по подключению внешних цепей следует выполнять, соблюдая правила техники безопасности, при отключенном питании.

Определите разъем тепловычеслителя, предназначенный для подключения внешнего питания. Расположение контактов питания должно быть указано в руководстве по эксплуатации на конкретную модификацию тепловычеслителя.

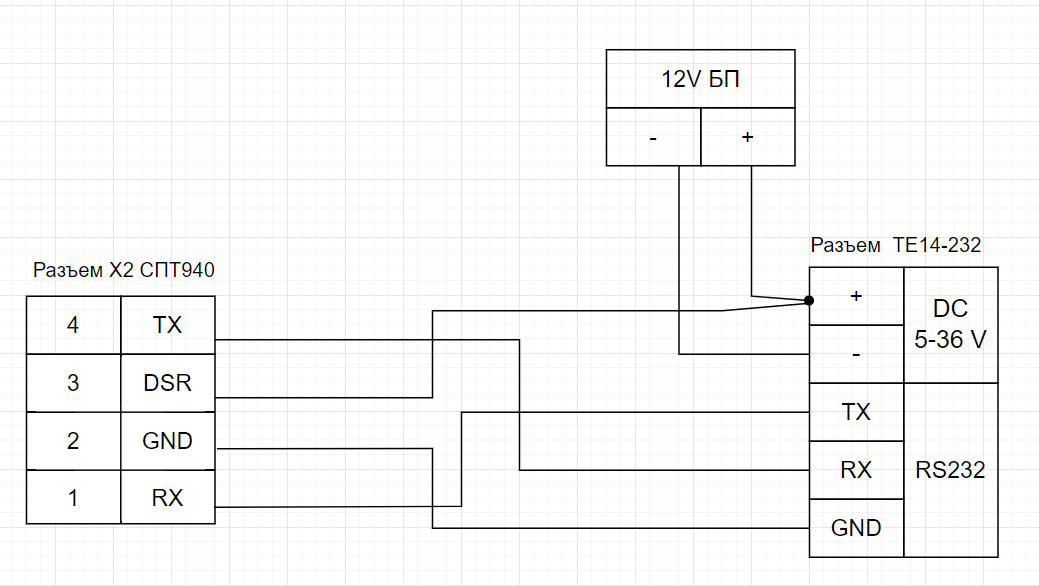

В случае СПТ940 это разъем "Х2". Схема подключения приведена на рисунке ниже.

Соедините плюсовой контакт вашего источника питания 12 В с плюсовым контактом разъема TE14-232. Для этого скрутите плюсовой провод источника питания и плюсовой провод для запитывания интерфейса RS232 счетчика.

Скрученный провод подключите к соответствующему контакту « + » разъема TE14-232.

Подключите минусовой контакт вашего источника 12 В к соответствующему контакту « - » разъема TE14-232.

Теперь подключим СПТ940 к TE14-232 в соответствии со схемой.

Подключите плюсовой + выход вашего TE14-232 к соответствующему контакту « + » разъема СПТ940.
Подключите выход GND вашего TE14-232 к контакту « - » (GND) разъема СПТ940.
Подключите выходы TX и RX вашего TE14-232 к разъему СПТ940.

Соблюдайте полярность. Неправильное подключение может повредить прибор.

Используйте блоки питания, подходящие по выходным параметрам для работы с вашим тепловычеслителем.

После подключения всех проводов убедитесь в надежности контактов.

Для настройки тепловычеслителя следуйте рекомендациям из руководства по эксплуатации на конкретную модификацию прибора и руководству пользователя на TE14-232.
