Как читать этикетку на роутерах iRZ серии R2
Этикетка в виде наклейки находится на нижней стороне роутера. На ней содержится основная информация об устройстве, а также информация, необходимая для начала работы.
В зависимости от варианта исполнения роутера внешний вид этикетки может отличаться.
Этикетка для роутеров R2
Основная информация |
Наименование модели, серийный номер в виде штрих-кода, серийный номер в буквенно-цифровом виде, служебный QR-код |
MAC Address |
MAC-адрес, по которому идентифицируется устройство |
IP |
IP-адрес, по которому доступно устройство при подключении |
Login |
Имя пользователя |
Password |
Пароль |
HW version |
Аппаратная версия |
QC |
Контроль качества |
SSID |
Идентификатор беспроводной сети |
Key |
Ключ безопасности беспроводной сети |
8-30 VDC |
Напряжение питания от 8 до 30 В (постоянный ток) |
Аппаратная версия.
Аппаратная версия записывается в виде двух цифр, разделенных точкой.
Первая цифра обозначает версию процессорного модуля роутера, а вторая – номер ревизии платы.
1.х - процессорный модуль с объемом flash памяти 16 Мб и ОЗУ 64 Мб
2.х - процессорный модуль с объемом flash памяти 32 Мб и ОЗУ 128 Мб
х.5 – пятая ревизия материнской платы
х.8 – восьмая ревизия материнской платы
Буква u обозначает наличие в роутере встроенного ИБП.

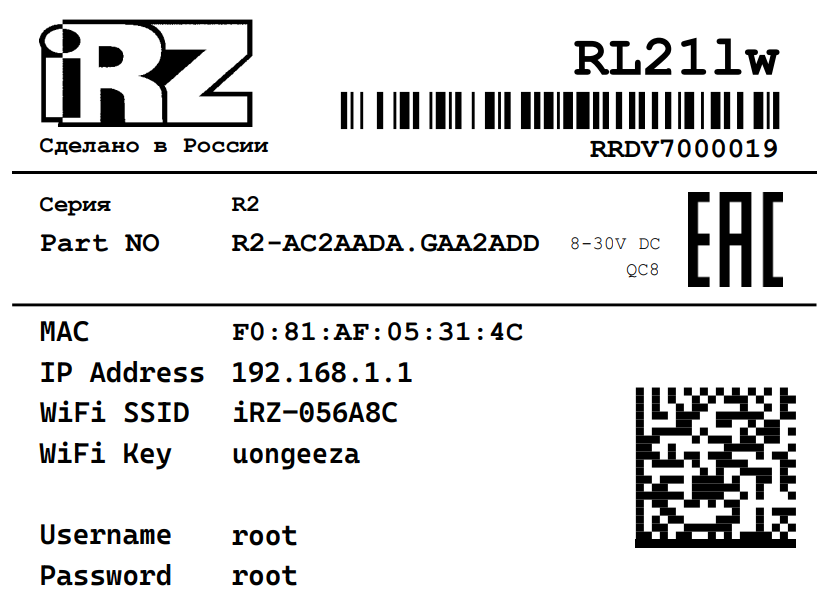

Этикетка для роутеров R2(v2)
Основная информация |
Наименование модели,серия роутера, серийный номер в виде штрих-кода, серийный номер в буквенно-цифровом виде, служебный QR-код |
Серия |
Серия роутера |
Part NO |
Закодированная информация, описывающая устройство и его функционал |
MAC |
MAC-адрес, по которому идентифицируется устройство |
IP Address |
IP-адрес, по которому доступно устройство при подключении |
WiFi SSID |
Идентификатор беспроводной сети |
WiFi Key |
Ключ безопасности беспроводной сети |
Username |
Имя пользователя |
Password |
Пароль |
QC |
Контроль качества |
8-30 VDC |
Напряжение питания от 8 до 30 В (постоянный ток) |
