Проверка модемов ATMxx на работоспособность (перед передачей в ремонт)
Модем iRZ АТМxx считается исправным, если без ошибок прошли следующие проверки:
-
Отображение модема в программе ATM Control SE;
-
Регистрация модема в GSM-сети с SIM1;
-
Регистрация модема в GSM-сети с SIM2;
-
Передача данных из USB-интерфейса в интерфейсы RS232 и RS485;
-
Передача данных из интерфейсов RS232 и RS485 в USB-интерфейс.
Отображение модема в программе ATM Control SE
-
Запустить программу ATM Control SE.
Скачать программу можно с официального сайта: www.radiofid.ru.
-
Подключить модем iRZ ATMxx к ПК с помощью кабеля micro-USB.
-

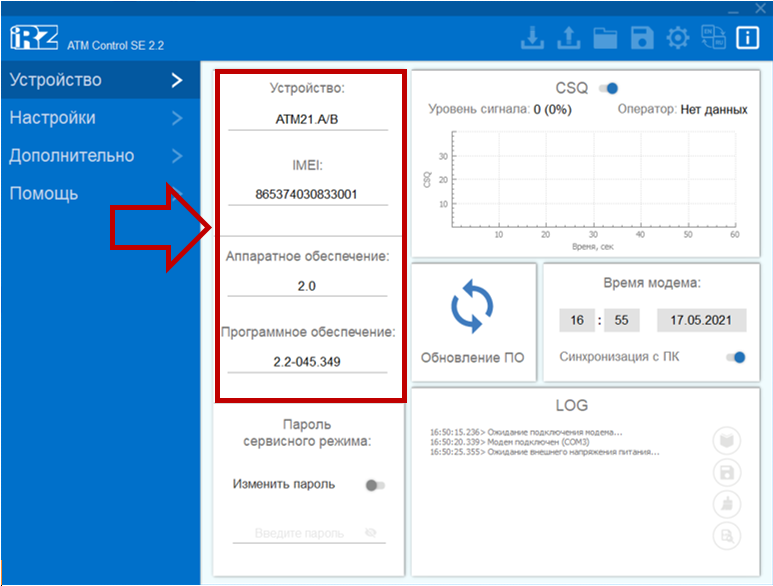

Программа ATM Control SE автоматически должна найти модем и вывести информацию по нему.
-

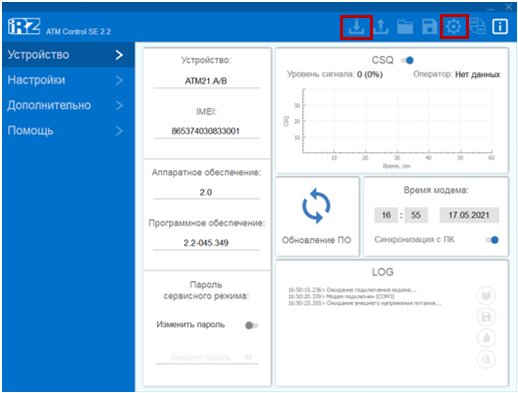

Установить настройки по умолчанию в модем, нажав кнопку Установить настройки по умолчанию.
-
Нажать кнопку Записать настройки в модем.
Регистрация модема в GSM-сети с SIM1

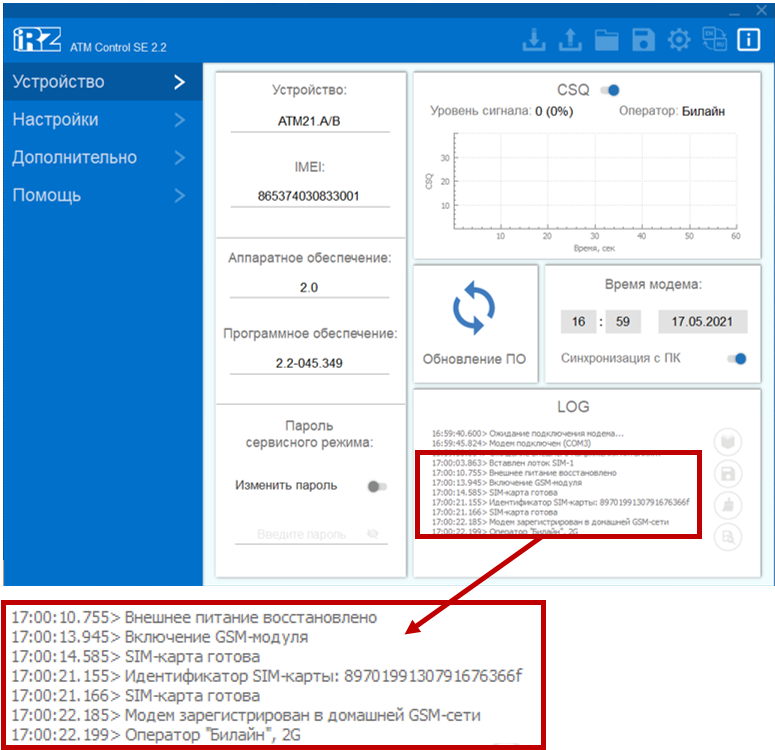

Вставить в модем iRZ АТМxx рабочую SIM-карту в слот №1 (SIM1), прикрутить антенну и подать основное питание на модем. В течение одной минуты модем должен зарегистрироваться в сети: в окне LOG появятся сообщения, выделенные на рисунке.
Регистрация модема в GSM-сети с SIM2

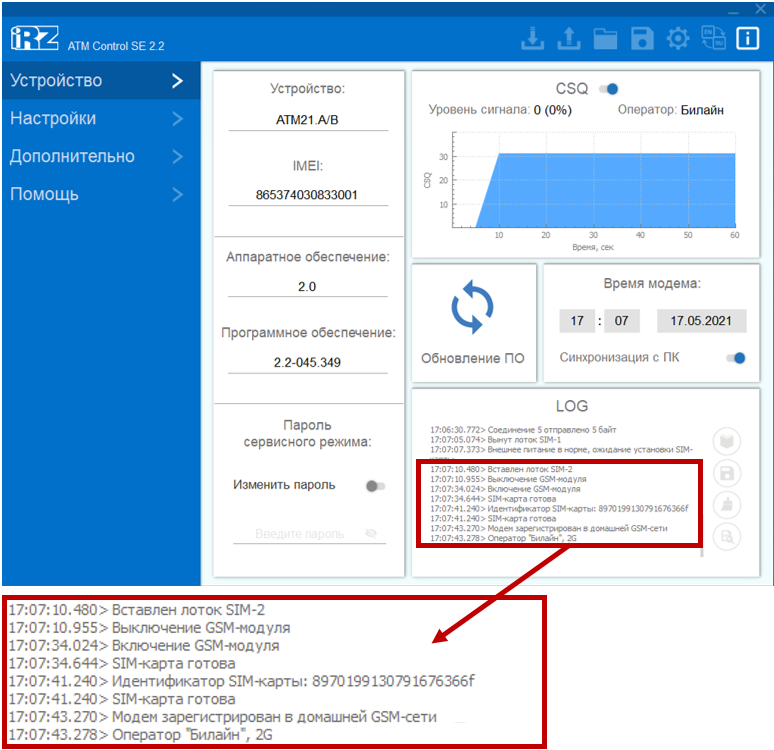

Вытащить лоток с SIM-картой из слота №1 (SIM1) и вставить в слот №2 (SIM2). В течение одной минуты модем должен зарегистрироваться в сети: в окне LOG появятся сообщения, выделенные на рисунке.
Передача данных из USB-интерфейса в интерфейсы RS232 и RS485
-
Подключить к ПК интерфейсы RS232 и RS485 модема iRZ АТМxx с помощью преобразователей «USB to RS232» и «USB to RS485» либо с помощью других подходящих преобразователей.
-
Перейти во вкладку Дополнительно программы ATM Control SE.
-

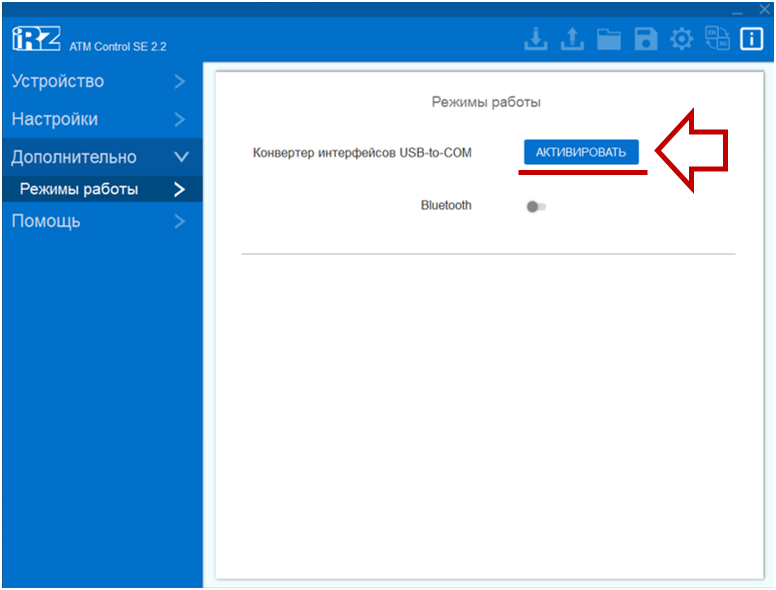

Нажать на кнопку Активировать конвертер интерфейсов USB-to-COM.
-

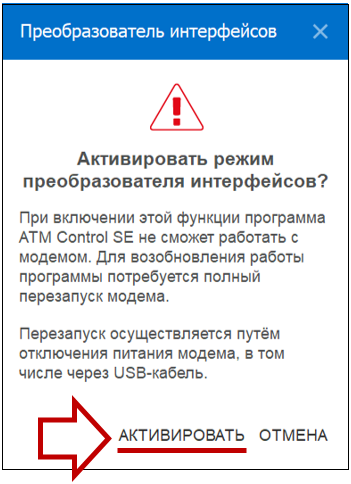

Подтвердить активацию режима в открывшемся окне, нажав Активировать.
-

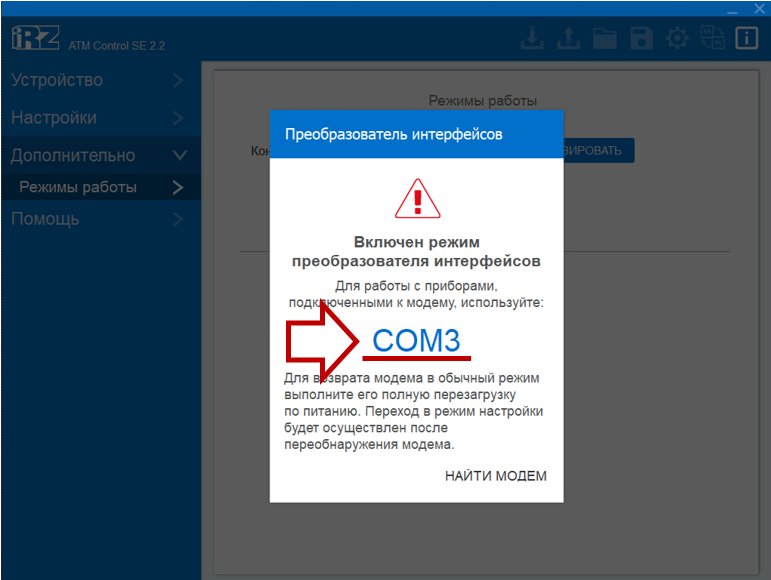

После активации конвертера интерфейсов появится окно, где будет отображен номер COM-порта, к которому подключен модем iRZ АТМxx. На рисунке это COM3.
-

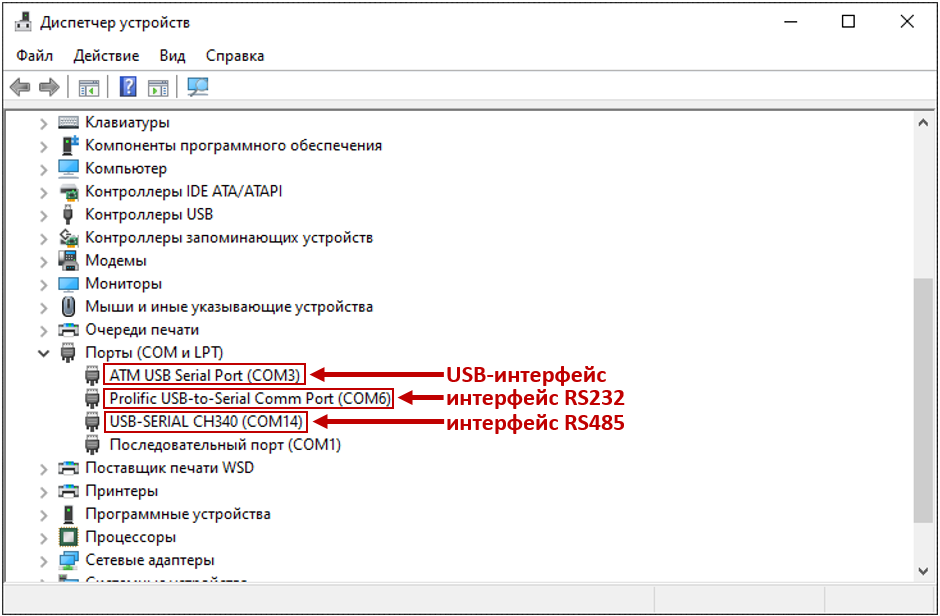

Открыть диспетчер устройств, чтобы узнать номера COM-портов интерфейсов RS232 и RS485.
-
Открыть одновременно 3 окна терминальной программы.
Ознакомится с тем, как работает терминальная программа, и скачать саму программу можно по ссылке.

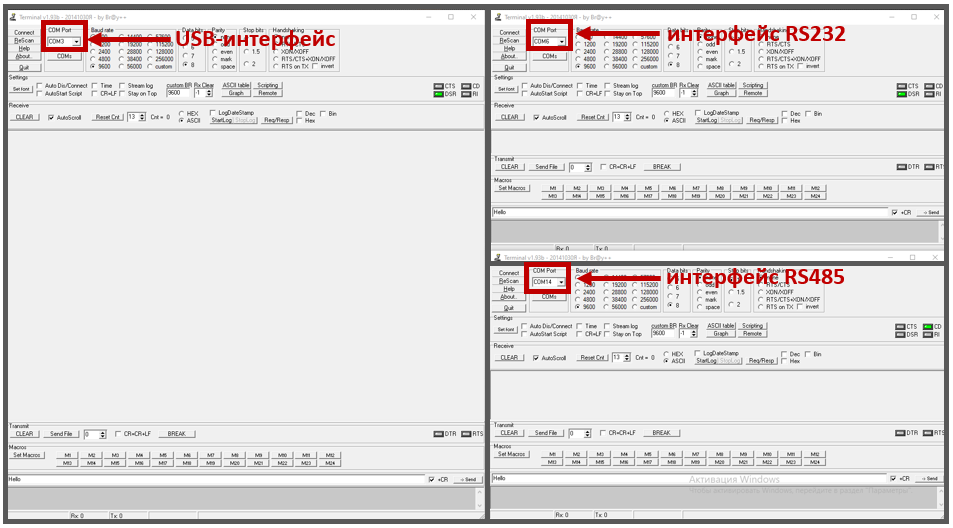

В первой терминальной программе выбрать COM-порт USB-интерфейса (в примере это COM3).
Во второй – интерфейса RS232 (в примере это COM6).
В третьей – интерфейса RS485 (в примере это COM14).
Во всех терминальных программах должны быть выбраны следующие настройки:
-
Baud rate: 9600
-
Data bits: 8
-
Parity: none
-
Stop bits: 1
-
Handshaking: none
-
Нажать кнопку Connect во всех трех программах.
-

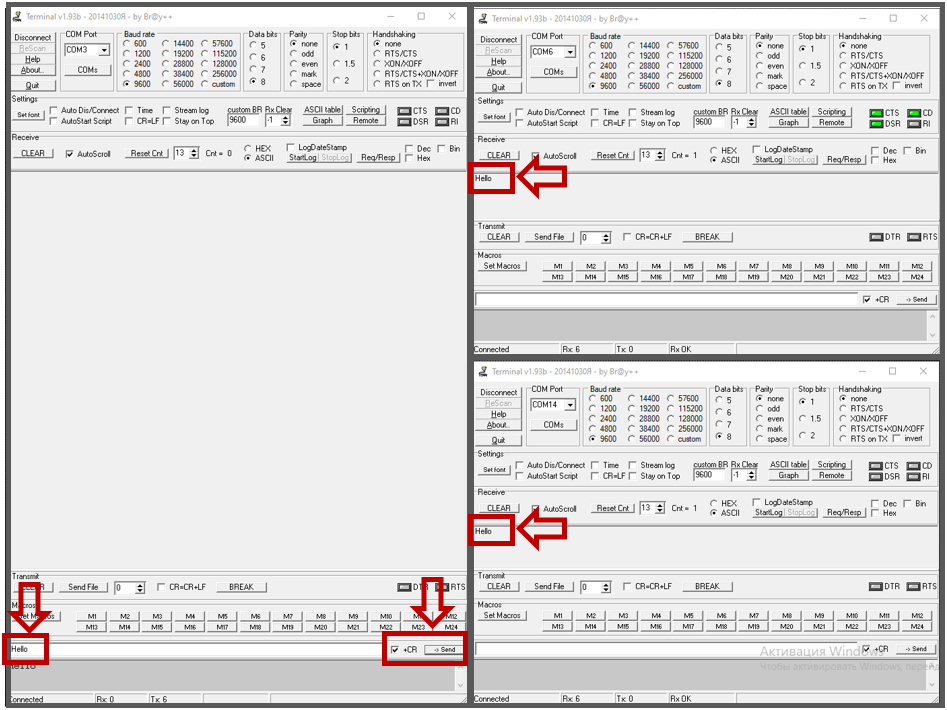

Ввести в строку ввода программы USB-интерфейса (в примере COM3) любой текст, в примере это слово «Hello», затем нажать на кнопку Send.

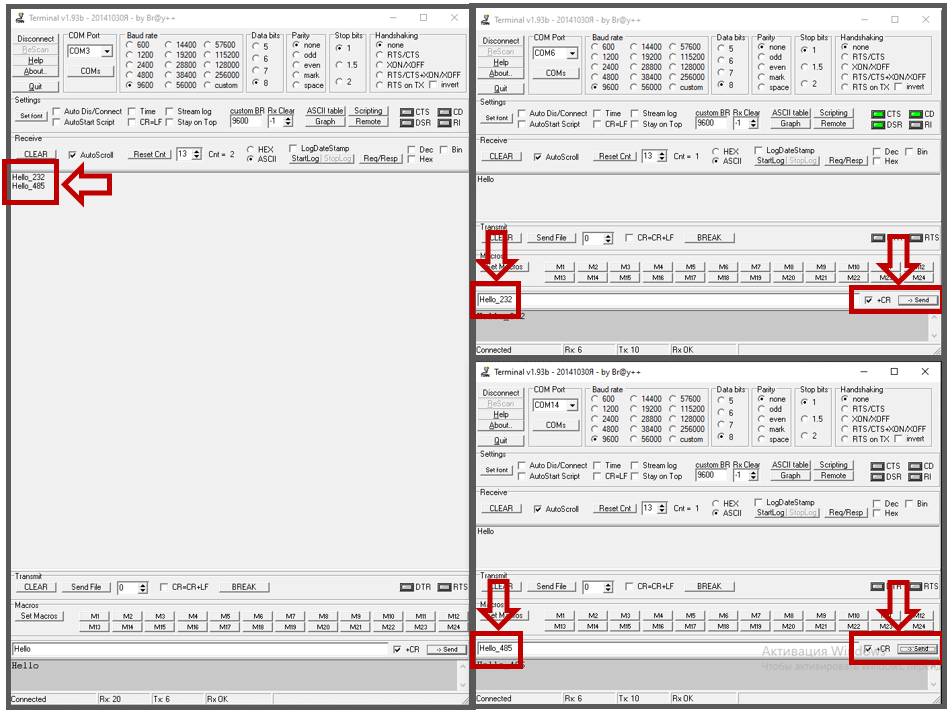

Отправленные данные должны появиться в обоих интерфейсах: и в RS232, и в RS485.
Передача данных из интерфейсов RS232 и RS485 в USB-интерфейс
-
Ввести в строку ввода программы интерфейса RS232 (в примере COM6) любой текст, в примере это слово «Hello_232», затем нажать на кнопку Send.
-
Ввести в строку ввода программы интерфейса RS485 (в примере COM14) любой текст, в примере это слово «Hello_485», затем нажать на кнопку Send.
Отправленные данные должны появиться в USB-интерфейсе.
