Настройка Zabbix для роутеров IRZ
Zabbix-агент
Чтобы подключить роутер IRZ к Вашей системе мониторинга ИТ-инфраструктуры Zabbix, необходимо установить zabbix-агент на роутер.
| На роутере должна быть установлена версия прошивки 20.6 и выше. |
Ссылки
Zabbix-агент можно скачать по ссылкам, приведенным ниже.
Версия zabbix-agent 5.0 |
Версия zabbix-agent 7.0 |
Версия zabbix-server |
Примечание |
Ссылка для роутеров R0,R10,R2 Ссылка для роутера R4 Ссылка для роутера R50 |
Ссылка для роутеров R0,R10,R2 Ссылка для роутера R4 Ссылка для роутера R50 |
zabbix-server 5.0 |
Темплейт можно скачать по ссылке. |
zabbix-server 7.0 |
Темплейт можно скачать по ссылке. |
Heartbeat – функция Zabbix для мониторинга доступности активных проверок. Она используется в Zabbix начиная с версии 7.0 ( версии zabbix-server и zabbix-agent должны быть не ниже 7.0).
| Для zabbix-server, в независимости от его версии, можно установить zabbix-agent 5.0 или 7.0. Нюанс выбора версии заключается в возможности мониторинга доступности активных проверок. На функционирование самого установленного темплейта это не влияет. |
Так же скачать Zabbix-агент можно, перейдя в раздел Services на вкладку Zabbix Agent.
Установка Zabbix-агент

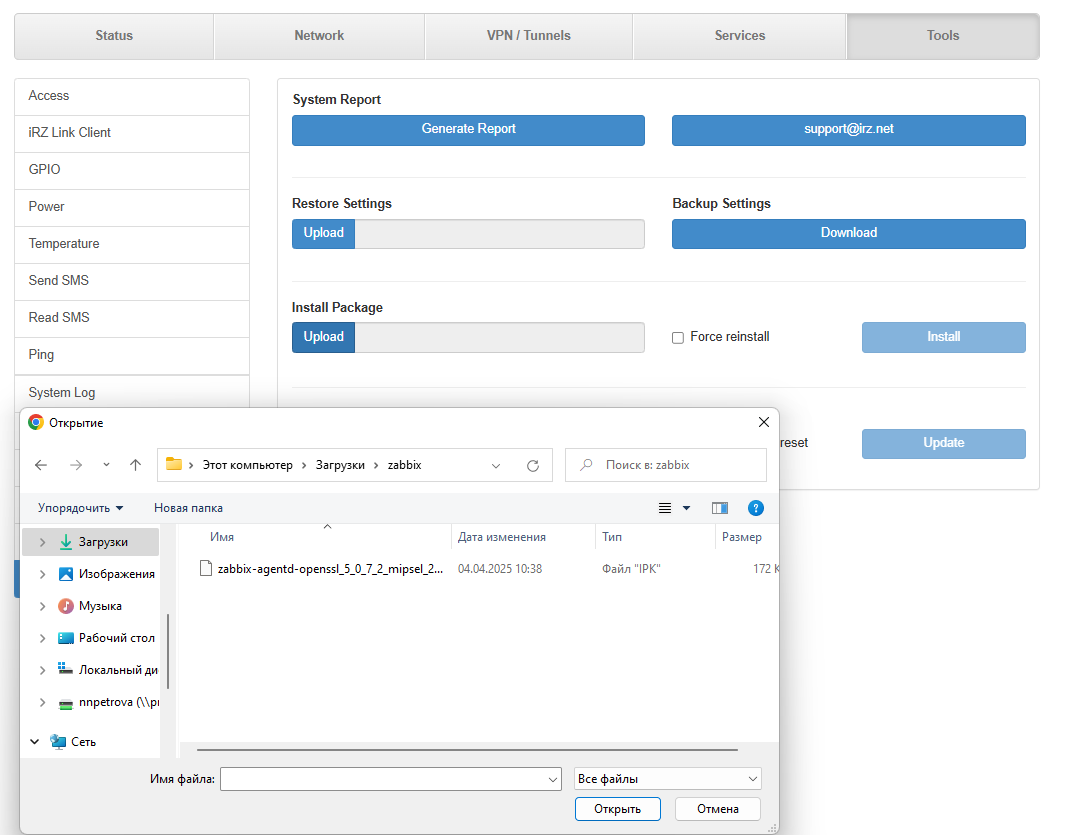

После скачивания пакета в веб-интерфейсе роутера зайдите в раздел Tools → Management.
В подразделе Install Package нажмите Upload, выберите пакет для установки и нажмите кнопку Install.

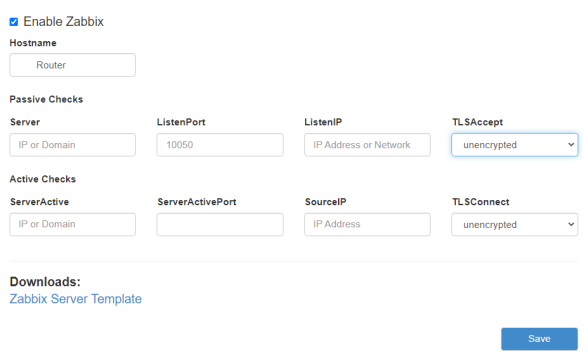

Чтобы начать работу с агентом Zabbix в разделе Services, на вкладке Zabbix Agent, поставьте галочку напротив Enable Zabbix, а затем введите необходимые настройки.
Обязательные настройки только Hostname и Server (Passive Check).
Для сохранения выполненных настроек используйте кнопку Save.
| При переходе на другие страницы разделов все выполненные, но не сохраненные настройки будут сброшены! |
Zabbix Server Template
Templates – шаблоны проверок, включающие графики, триггеры, правила обнаружения, которые можно применить как к отдельным хостам, так и к группе.
Существует два типа темплейтов: активные и пассивные.
Пассивные проверки подразумевают, что zabbix-server на стороне сервера запрашивает данные, и zabbix-agent на стороне роутера отправляет результат обратно.
Активные проверки подразумевают, что zabbix-agent на стороне роутера сам запрашивает список элементов данных для предварительной обработки, чем уменьшает нагрузку на сервер.
Роутерами IRZ поддерживается и активные, и пассивные проверки.
Загрузка и установка темплейта
Роутеры IRZ для мониторинга используют активный темплейт.
Темплейт можно скачать по ссылке.

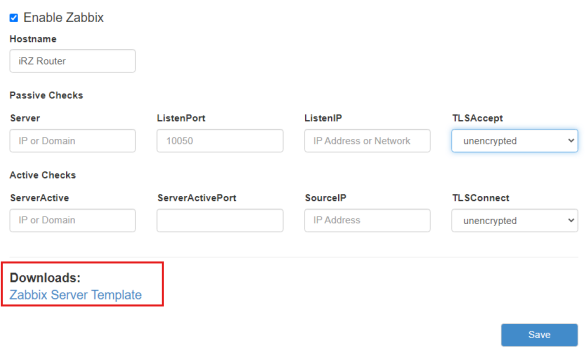

Также темплейт доступен для скачивания в веб-интерфейсе роутера. Для этого перейдите в раздел Services на вкладку Zabbix Agent.
| Все приведенные настройки для zabbix-server описаны для версии 7.2.4. В зависимости от установленной версии пакета, внешний вид интерфейса и названия пунктов меню могут отличаться от описанных ниже. |

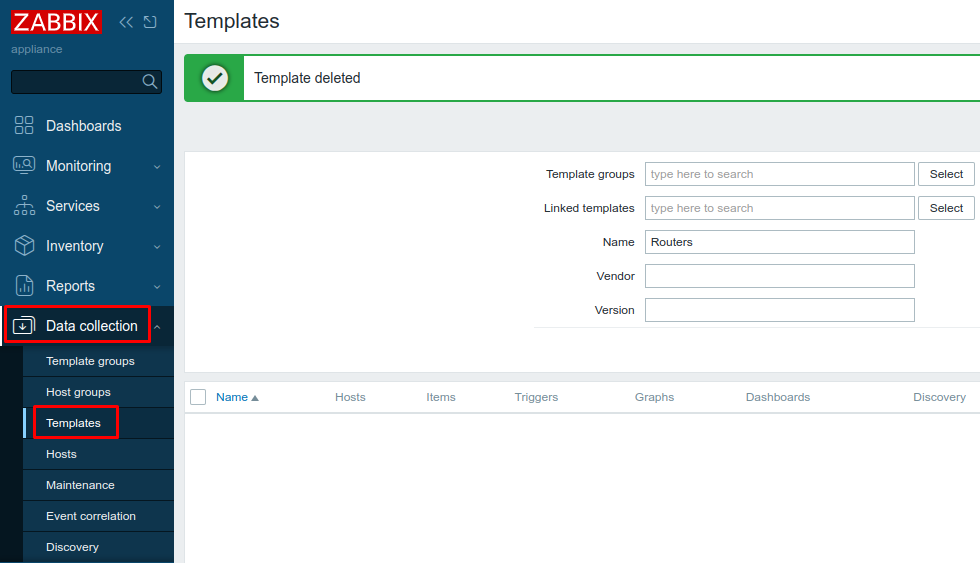

Подгрузите темплейт на сервер. Для этого перейдите на сервере в раздел Data collection подраздел Templates.
Нажмите кнопку

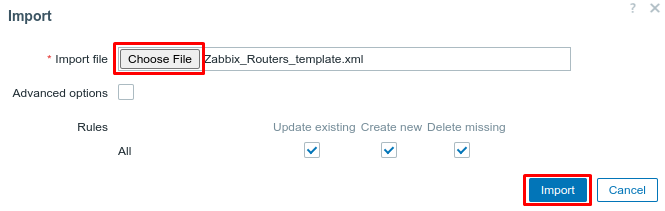

в правом верхнем углу . В открывшемся окне нажмите Chosose File, выберите файл темплейта и нажмите Import как показано на рисунке ниже.

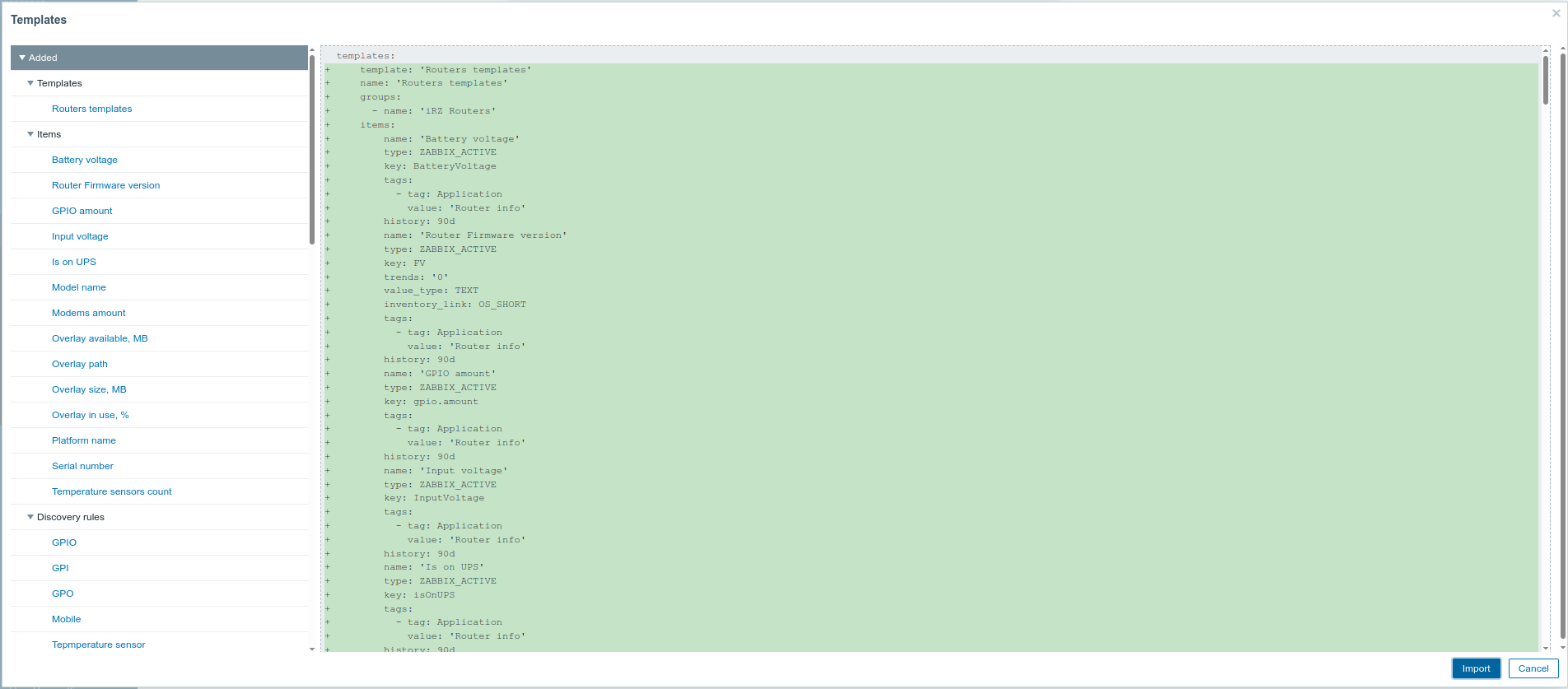

На следующем экране можно просмотреть содержимое темплейта. Если это новый темплейт (как в нашем случае), все элементы будут отмечены зеленым цветом. Далее нажмите Import.

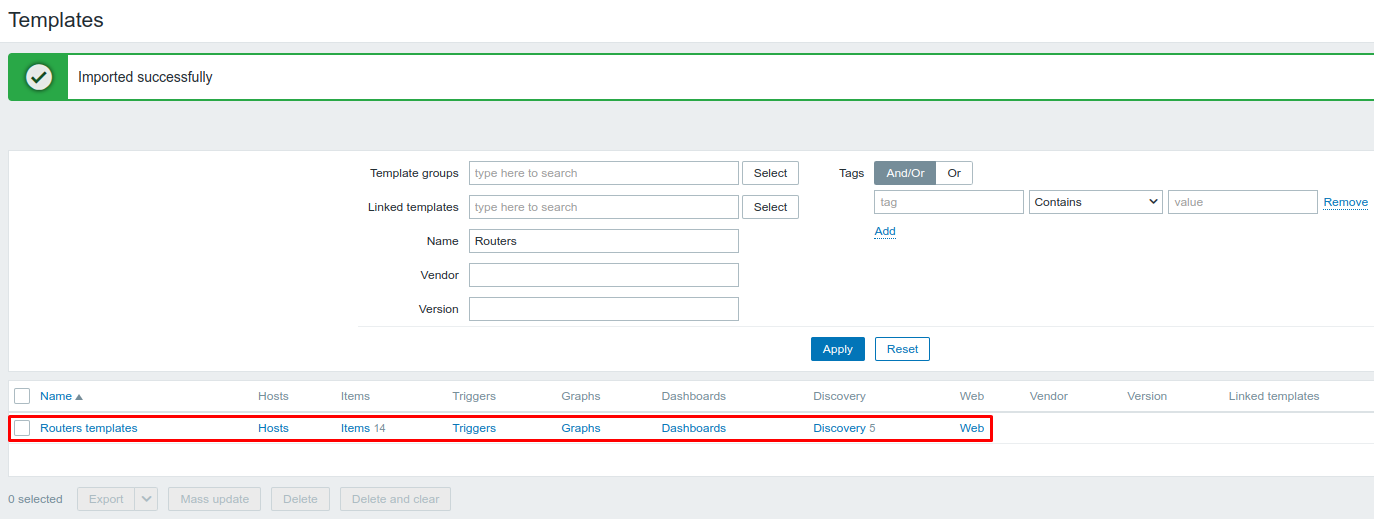

Темплейт появится в списке загруженных темплейтов, как на рисунке ниже.
Как добавить роутер в zabbix-server
Добавьте роутер в список узлов сети Hosts.
| Имя устройства (hostname), указанное на роутере, должно совпадать с именем узла сети, указанном на zabbix-server. |

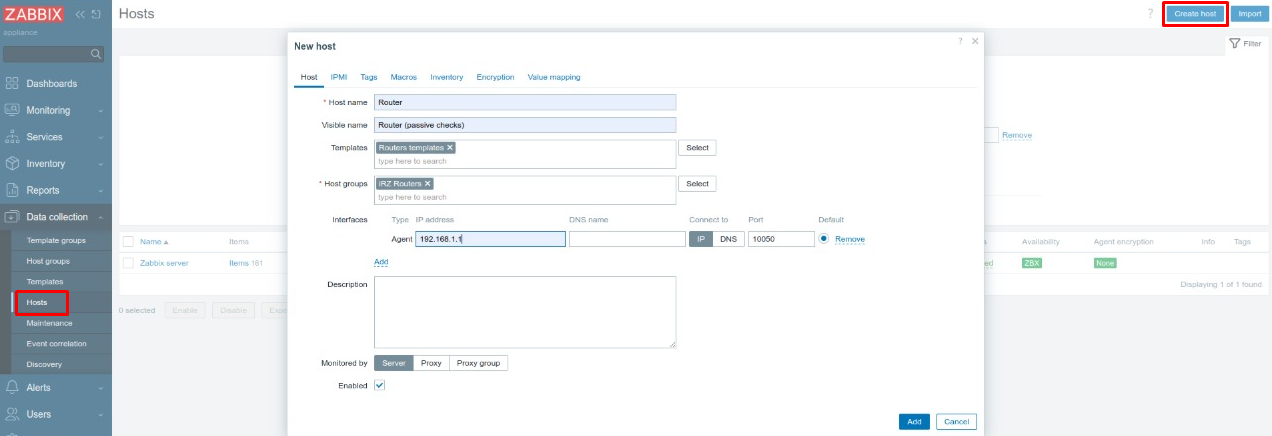

Добавьте в перечень применяемых к данному устройству темплейтов установленный ранее темплейт, как на рисунке ниже.
-
Host name: Router
-
Visible name: Router (passive checks)
-
Templates: Routers templates
-
Host groups: iRZ Routers
-
Agent: 192.168.1.1
Как доработать Темплейт для пассивных проверок
Скаченный темплейт при необходимости можно изменить, сделав из активного тепмлейта пассивный. Для этого в подразделе Templates кликните по Items у подгруженного шаблона. Откроется список параметров для мониторинга (Items).

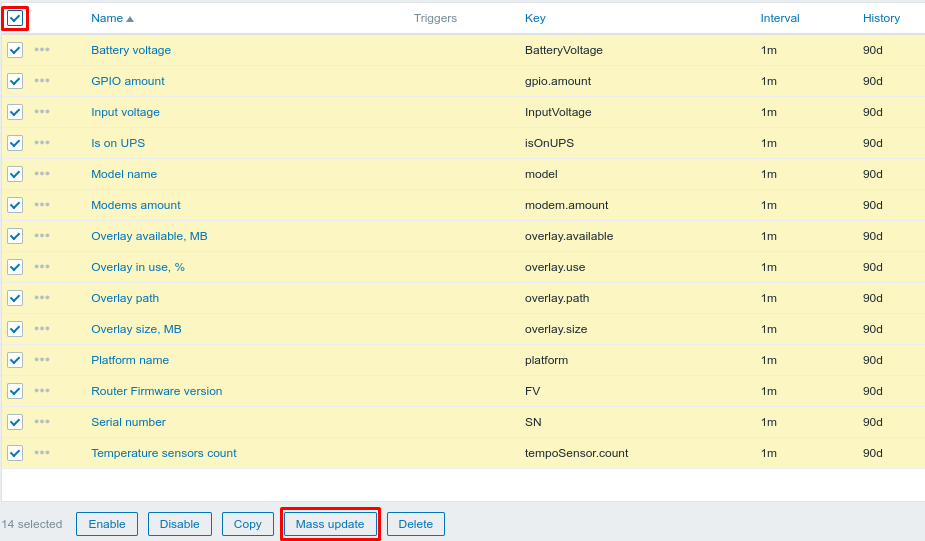

Выберите необходимые параметры, например все.
И кликните Mass update.

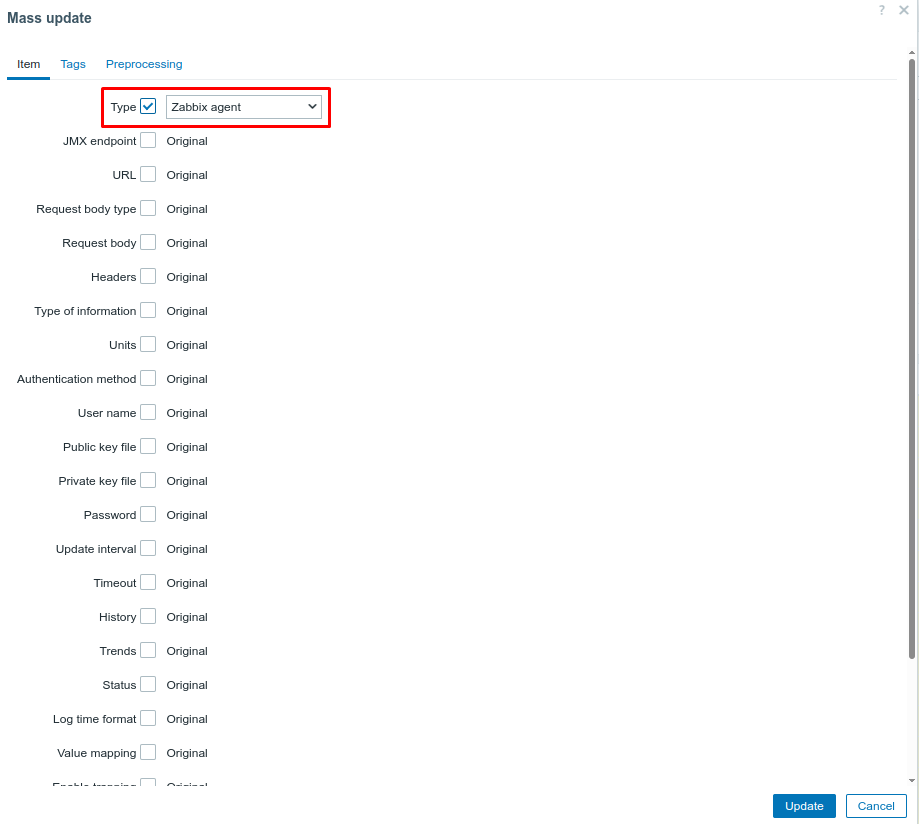

В открывшемся окне Mass update измените значение Type на Zabbix agent.
Нажмите кнопку Update.

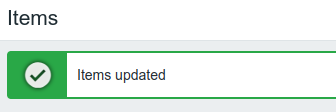

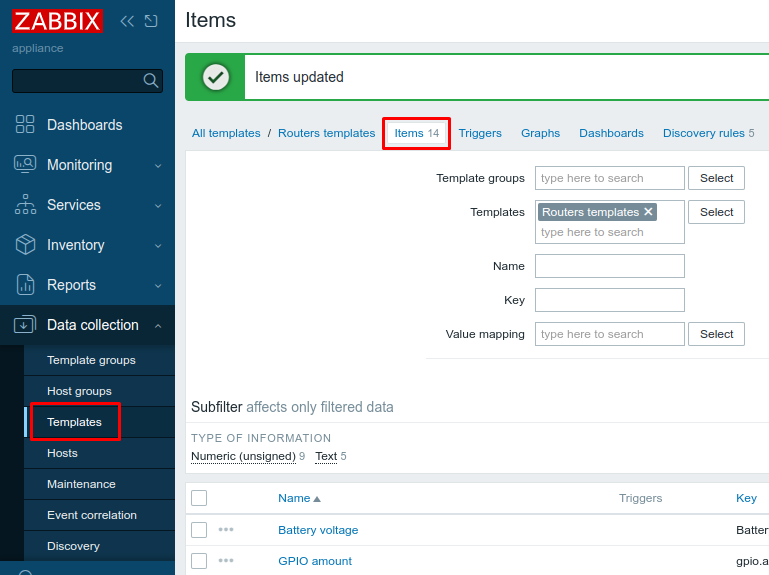

Появится сообщение Items updated.
Аналогично для Discovery rules.
| При использование пассивных проверок для темплейтов необходимо дополнительно настроить на роутере firewall. Настройка firewall описана в следующем разделе. |
Дополнительные Темплейты
Для мониторинга состояния роутера могут быть использованы другие темплейты, например:
-
Template OS Linux by Zabbix agent
-
Template OS Linux by Zabbix agent active
При использование пассивных проверок для темплейтов дополнительно настройте firewall на роутере.

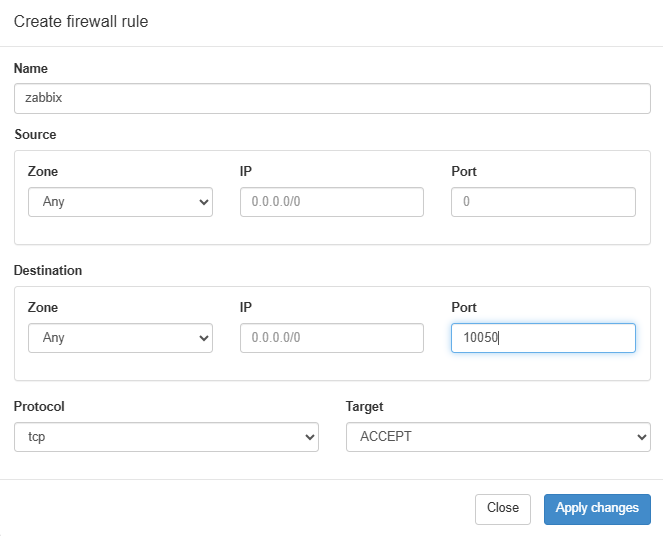

Для этого в веб интерфейсе в разделе Services на вкладке Firewall добавьте правило для порта 10050.
