Настройка бэндов LTE на роутерах IRZ
LTE (Long Term Evolution) - стандарт беспроводной высокоскоростной передачи данных для мобильных телефонов и других терминалов, работающих с данными. LTE является одним из первых стандартов 4G.
Стандарт LTE бывает двух видов: FDD и TDD.
В FDD каждая частотная полоса разделена на два поддиапазона: один для передачи данных, второй - для приёма.
В TDD одна и та же частотная полоса используется для передачи и приёма данных в разные моменты времени.
Важным параметром также является категория LTE. Этот параметр определяет, с какой скоростью абонентское устройство способно взаимодействовать с базовой станцией (БС) оператора и какие технологии будут использоваться для обеспечения пропускной способности. Наиболее распространёнными на данный момент являются категории CAT4 и CAT6. В таблице приведены параметры CAT4 и CAT6.
| Устройства категория Cat.6 поддерживают высокую скорость загрузки, которая достигается за счет использования агрегации частот. Агрегация подразумевает передачу сигнала не на одной несущей частоте, а на нескольких одновременно. |
Категория абонентского устройства |
Макс. скорость загрузки, Мбит/с |
Агрегация несущих |
CAT4 |
150 |
- |
CAT6 |
300 |
2х20 МГц |
Бэнды LTE
Стандарт LTE является несовместимым со стандартами предыдущих поколений (2G и 3G), поэтому он должен работать на отдельной частоте. Для LTE выделено несколько частотных диапазонов. Каждый такой диапазон частот называется «бэндом». Все бэнды описаны в спецификациях Консорциума 3GPP, разрабатывающего стандарты мобильных коммуникаций. Помимо диапазона частоты каждому бэнду соответствует набор характеристик, таких как номер бэнда, режим дуплекса (FDD или TDD) и ширина канала.
Сплошная нумерация бэндов была введена для описания стандарта 4G.
Так как для сетей 3G (UMTS) и 2G (GSM) используют те же частоты, что и для LTE, корректно говорить об «эквивалентных бэндах». Бэнды 2G записываются просто с указанием частоты как GSM-900 и GSM-1800, а бэнды 3G - как UMTS-900 и UMTS-2100 соответственно.
Выделение тех или иных частот для нужд операторов мобильной связи происходит на государственном уровне и обычно учитывает особенности существующей инфраструктуры. Поэтому в разных регионах страны один и тот же оператор сотовой связи может вещать на разных бэндах.
Стандарты связи, их частоты и номера бэндов используемые в России приведены в таблицах ниже.
Общепринятое наименование |
Частота (диапазон), МГц |
BAND |
Дуплекс |
LTE-2100 |
2100(1920-2170) |
Band 1 |
FDD |
LTE-1800 |
1800 (1710-1880) |
Band 3 |
FDD |
LTE-2600 |
2600 (2500-2690) |
Band 7 |
FDD |
LTE-900 |
900 (880-960) |
Band 8 |
FDD |
LTE-800 |
800 (791-862) |
Band 20 |
FDD |
LTE-700 |
700 (703-803) |
Band 28 |
FDD |
LTE-450 |
450 (452-467) |
Band 31 |
FDD |
LTE-2600 TDD |
2600 (2570-2620) |
Band 38 |
TDD |
LTE-2300 TDD |
2300 (2300-2400) |
Band 40 |
TDD |
LTE-2500-TDD |
2500 (2496-2690) |
Band 41 |
TDD |
| Сети на диапазонах LTE 7, 28 (LTE-FDD) подходят для глобального роуминга в регионах МСЭ 1, 2 и 3. Подробнее о регионах по ссылке по ссылке. |
Стандарт связи |
Частота (диапазон), МГц |
BAND |
2G (GSM) |
900 (890-960) |
GSM-900 (Band 8) |
2G (GSM) |
1800 (1710-1880) |
GSM-1800 (Band 3) |
3G (UMTS) |
900 (880-960) |
UMTS-900 / WCDMA900 (Band 8) |
3G (UMTS) |
2100 (1920-2170) |
UMTS-2100 / WCDMA2100 (Band 1) |
Оборудование автоматически выбирает предпочтительный бэнд для работы. И в подавляющем большинстве случаев никаких дополнительных настроек не потребуется. Однако в некоторых случаях целесообразно настроить вручную перечень используемых бэндов с учетом требований к стабильности канала связи и пропускной способности.
| Для настройки бэндов на роутере потребуется информация о ближайших базовых станциях сотовых операторов, с которыми работает роутер. Общедоступная карта БС, на которой можно посмотреть расположение БС, их зоны покрытия и используемые бэнды приведена на сайте. |
Настройка бэндов на роутерах iRZ
Без дополнительных настроек роутер самостоятельно определяет бэнды, которые будет использовать для работы.
Для настройки бэндов на роутере iRZ:
-

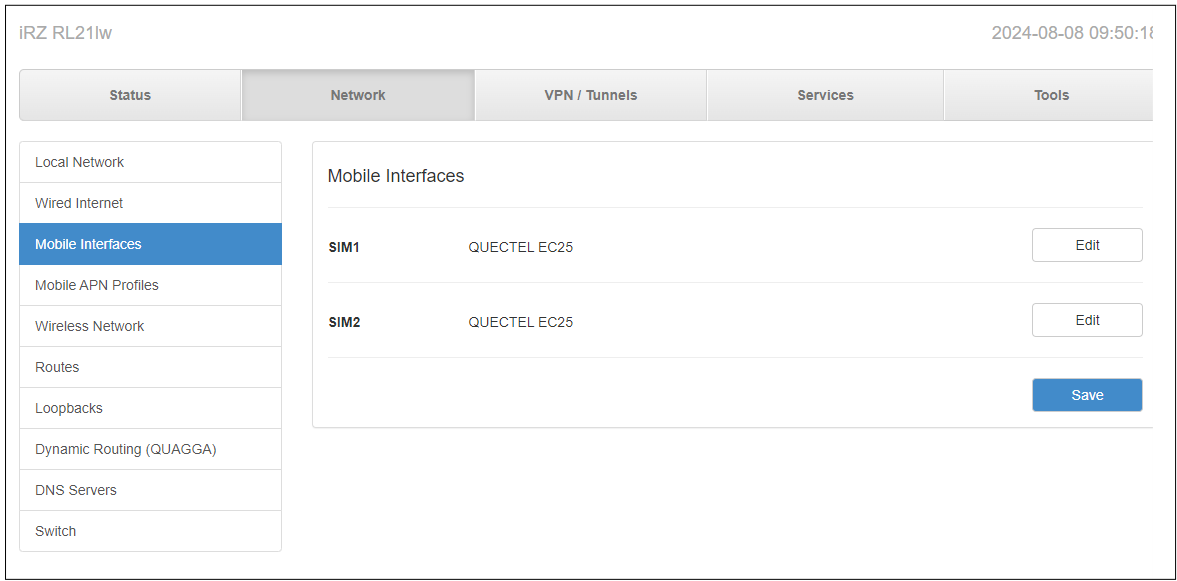

В Web-интерфейсе роутера перейдите в раздел Mobile Interfaces на вкладке Network.
-
Выберите SIM-карту, для которой хотите настроить бэнды, нажмите кнопку Edit.
-

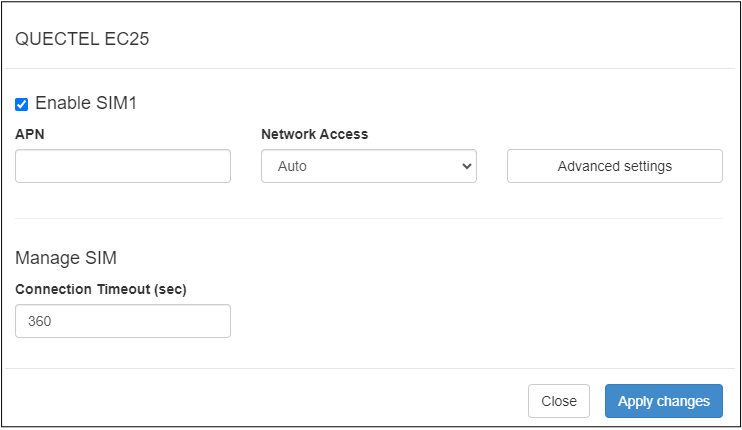

Откроется вкладка для настройки параметров подключения роутера к сетям сотовой связи.
Параметр Network Access, отвечающий за выбор режима работы с сотовыми сетями, по умолчанию установлен как Auto. Это означает, что роутер самостоятельно в автоматическом режиме определяет, какой режим (2G, 3G или 4G) целесообразно использовать для работы.
-

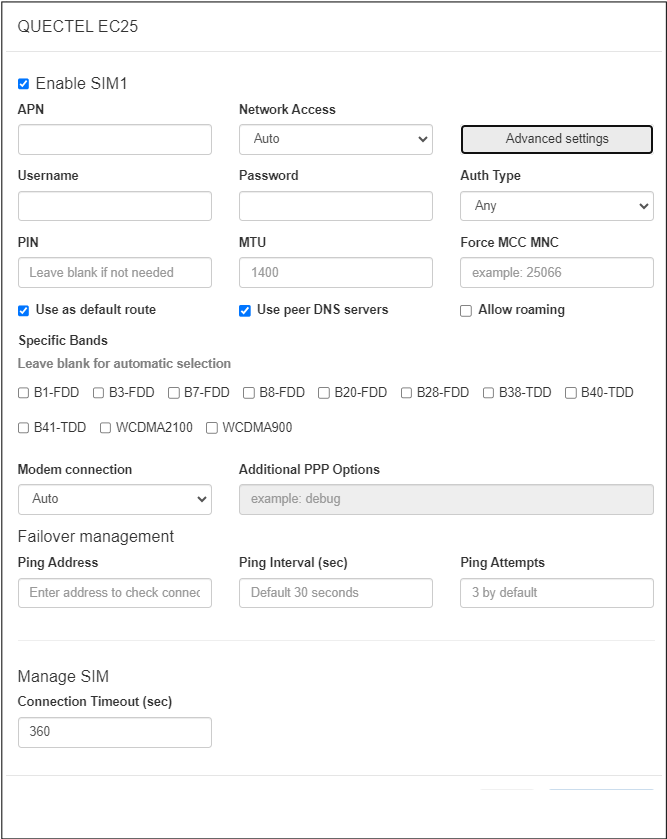

Для настройки непосредственно бэндов нажмите на кнопку Аdvanced settings. Станут доступны дополнительные параметры для настройки. На рисунке показана вкладка с расширенными настройками.
Параметр Specific Bands отвечает за выбор бэндов. По умолчанию у параметра Specific Bands нет выбранных значений.
Это означает, что роутер в автоматическом режиме определяет, какие бэнды целесообразно использовать. Для настройки бэндов укажите необходимые значения из перечня. Закончив настройку, нажмите кнопку Apply changes.
|
Если для параметра Network Access установлено значении Auto, выбора будут доступны бэнды всех технологий. Если в качестве значения параметра Network Access выбрана одна из технологий, для настройки будут доступны бэнды только этой технологии, так как Network Access приоритетнее Specific Bands. |
Пример
Значение Network Access - по умолчанию, бэнды настроены для всех технологий.
При последующей настройке для Network Access какой-то одной технологии, перечень используемых бэндов не будет сброшен. В таком случае все выбранные бэнды, которые относятся к другим технологиям, будут отмечены как неактивные (изменят цвет на серый - означает, что они не используются).
Роутер вернется к использованию этих бэндов при изменении настройки Network Access.

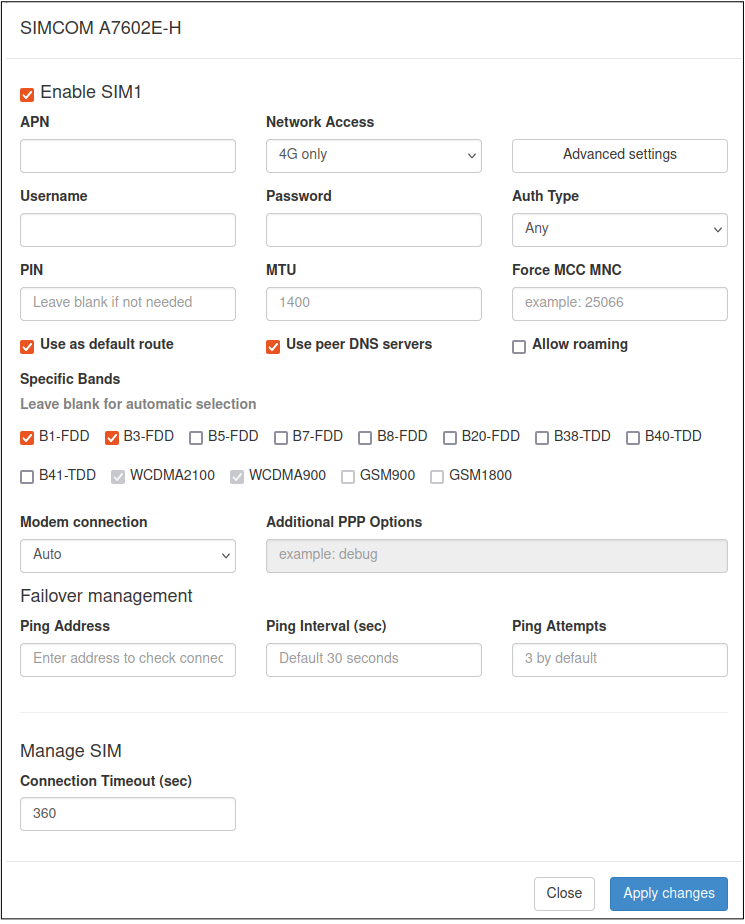

Обратна ситуация. Для работы выбрана только одна технология передачи, например, 4G only.
В момент настройки для выбора будут доступны бэнды только этой технологии.
При последующей настройке режима автоматического определения технологии передачи, роутер будет продолжать работать, используя только указанные ранее бэнды.
Чтобы роутер смог использовать все технологии, укажите необходимые для работы бэнды или вернитесь к начальной настройке для автоматического выбора бэнда (снять все галочки в поле Specific Bands).
