Опрос СПТ943.2 с помощью модемов TG21
Опрос данного прибора с помощью модема TG21.A/TG21.B производится таким же образом, как и в случае с другими модемами, например серии MC52. Единственное различие заключается в том, что питание прибора необходимо подавать не с интерфейса RS232, а со специального вывода модема - GPO. Этот вывод предназначен для питания внешних устройств. Необходимо скачать и записать в модем специальный скрипт, чтобы при включении модема на выводе GPO появлялось питание +7.5В.
Более подробно о питании внешних устройств от модемов TG21.A и TG21.B: Питание внешних устройств от модемов iRZ TG21.A/TG21.B
Рассмотрим процесс подключения модема TG21.A/TG21.B к тепловычислителю. В таблице представлены номера выводов модема и соответствующие им номера выводов разъема тепловычислителя.
Номера вывода TG21 (клеммный коллектор) |
Номера вывода СПТ943.2 (разъем X2) |
Назначение |
1 |
4 |
RX |
2 |
1 |
TX |
5 |
2 |
GND |
6 |
3 |
GPO |

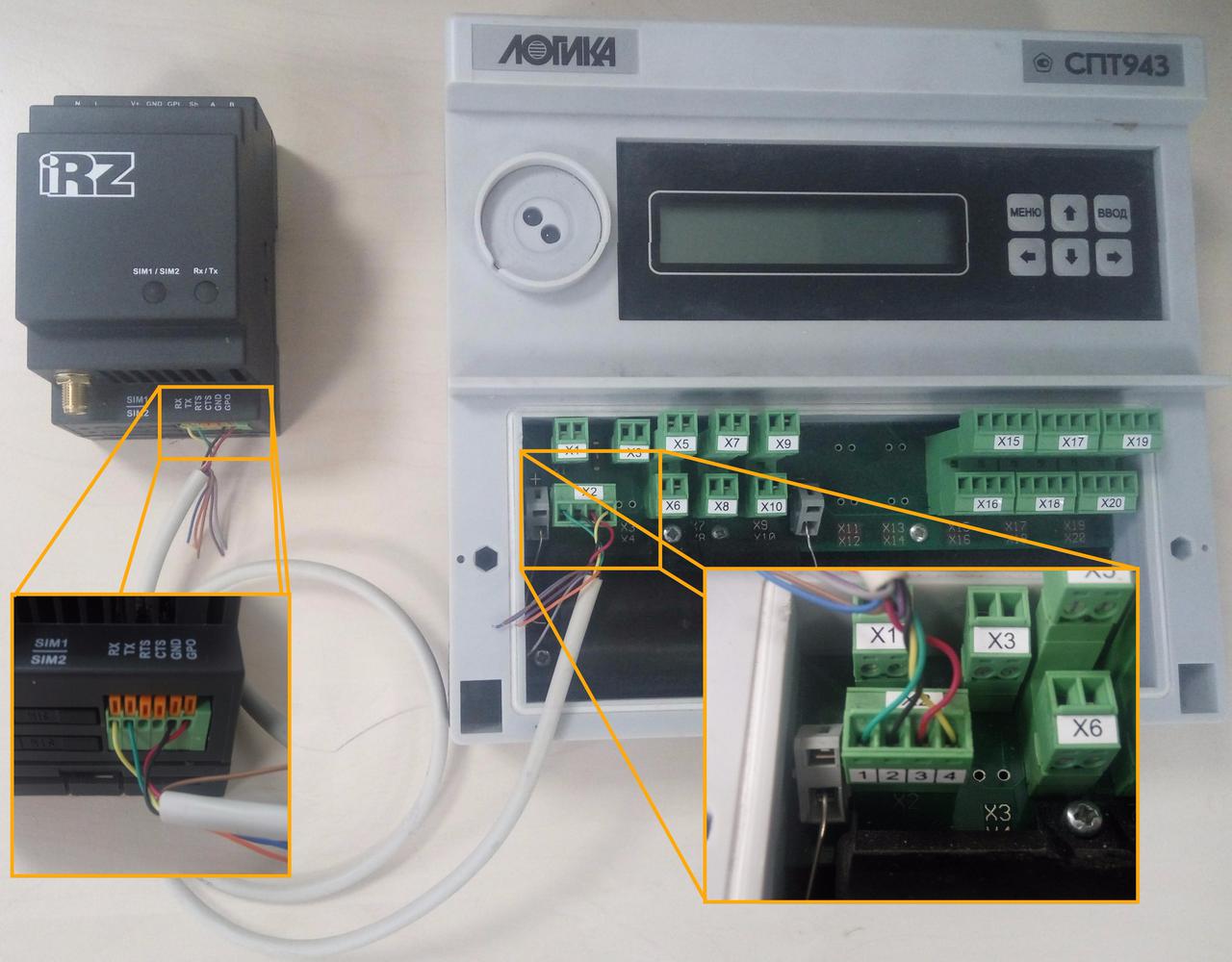

На практике все это выглядит так:
Подключение модема TG21.A/TG21.B для опроса тепловычислителя ЛОГИКА СПТ943.2 завершено. Теперь можно приступать к опросу, как показано в видеоинструкции выше.
Автор: Евгений Тарасенко
