Проверка работоспособности передачи данных по технологии CSD

#модемы #CSD

После настройки модемов для работы по каналу CSD, нужно проверить, что соединение устанавливается и вся система работает.

Для проверки CSD-подключения понадобятся:

  • Два модема, настроенные на работу в режиме CSD: ведущий и ведомый.

  • Две сим карты, с подключённой услугой CSD и положительным балансом.

  • Два COM-порта или преобразователя USB-COM.

Как проверить что CSD работает?

  1. Подключите модемы к компьютеру по COM-порту.

  2. Установите SIM-карты в модемы, подайте питание, дождитесь регистрации модемов в сети (индикация светодиода станет короткой и будет повторяться через длинные промежутки времени).

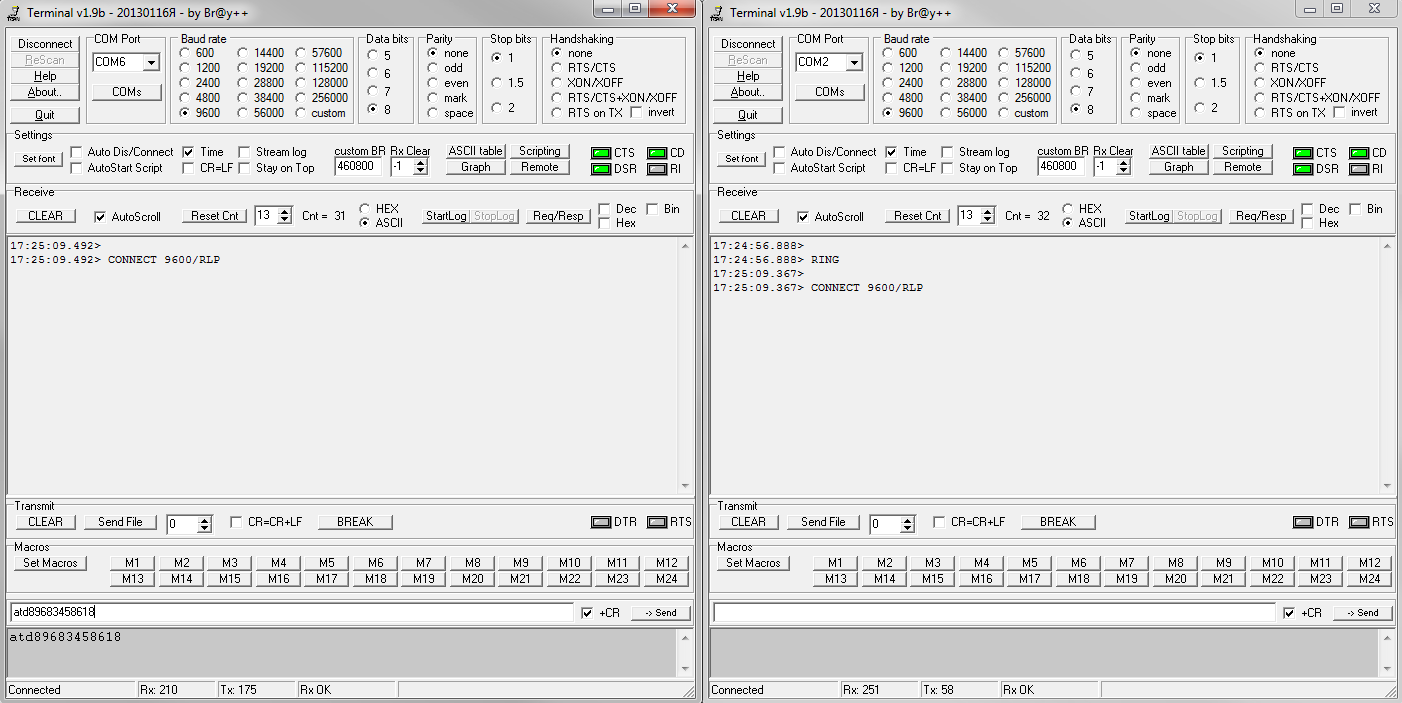

  3. Запустите две копии терминальной программы. В одном окне откройте соединение с ведущим модемом, в другом окне - с ведомым.

  4. С ведущего модема отправьте команду:

    ATD<номер телефона>

    Дождитесь ответа:

    CONNECT 9600/RLP
    Zapustit' dve kopii terminal'noj programmy

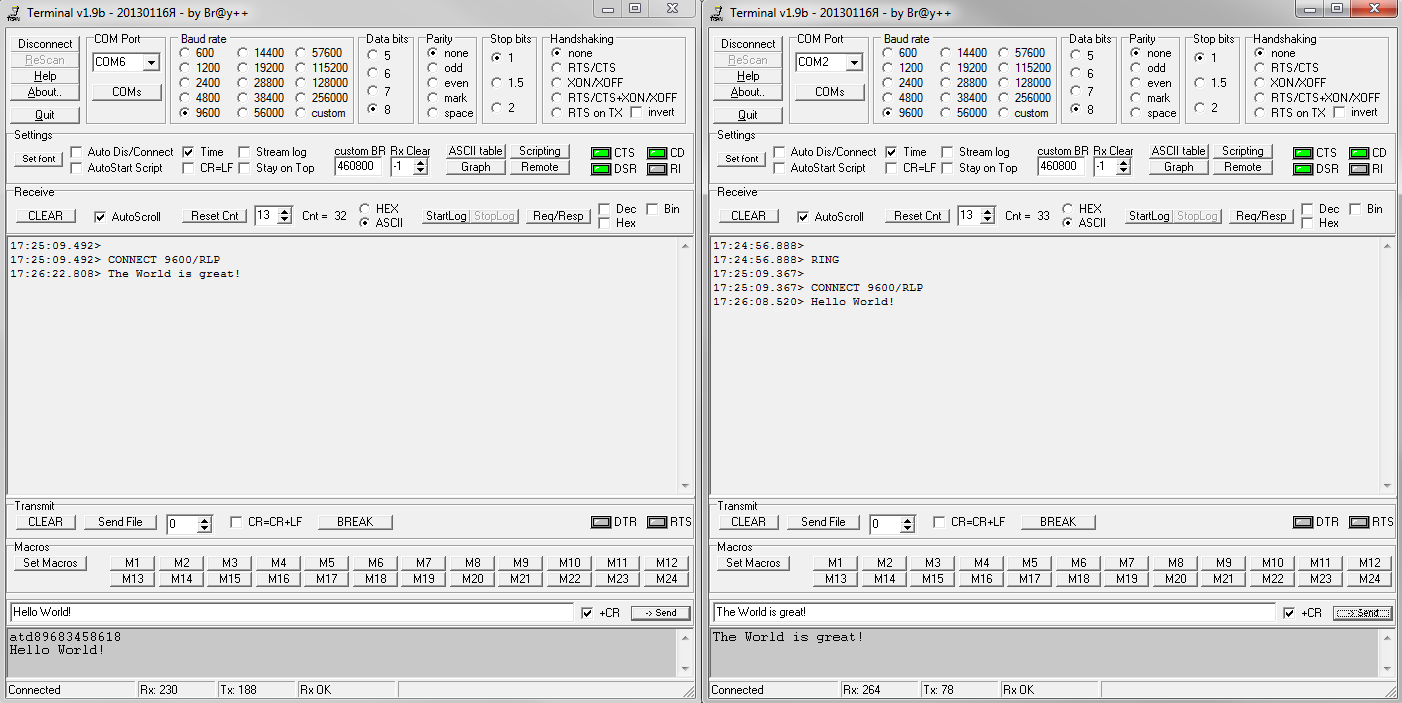

  5. Отправьте какую-либо информацию с ведущего модема на ведомый. Вы увидите переданную информацию в поле Receive второго окна. Для проверки передачи данных в другую сторону действуйте аналогично.

    Otpravit' informaciyu s vedushchego modema na vedomyj

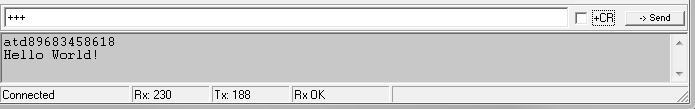

  6. Если все в порядке, разорвите CSD-подключение. Для этого отправьте команду (не забудьте снять галочку +CR):

    +++

  7. Это переведёт модем в режим выполнения AT-команд. Модем должен ответить ОК.

    Razorvat' CSD podklyuchenie

  8. Для завершения подключения отправьте команду:

    ATH //положить трубку

    Ведущий модем ответит ОК, ведомый модем ответит Нет несущей — NO CARRIER.

Автор: Абашкин Иван
