Настройка модемов ES90iPU для работы по технологии CSD при помощи терминальной программы

#модемы #ES90 #CSD

Как настроить ES90 для работы по CSD?

Аббревиатура CSD расшифровывается как Circuit Switched Data - передача данных путём коммутации каналов в сети GSM. CSD-соединение очень похоже на обычный голосовой вызов, поэтому его часто называют передачей данных по голосовому каналу. В этой инструкции описано, как именно организовать связь по этой технологии с использованием модемов ES90iPU.

Для организации связи по технологии CSD потребуется два модема: ведущий, с которого будет осуществляться набор телефонного номера, и ведомый, который будет принимать входящее подключение.

  1. Перед началом работы проверьте баланс SIM-карт, установленных в модемы. Убедитесь, что оператор сотовой связи подключил услугу передачи данных по CSD на обе SIM карты.

  2. Подключите настраиваемое устройство к компьютеру по интерфейсу RS232 или USB.

  3. Подайте питание на модем, дождитесь регистрации модемов в сотовой сети.

CSD – это технология передачи данных в 2G сетях. В сетях 3G эта технология не работает. Модем ES90iPU - это 3G модем, и по умолчанию он работает именно в сетях 3G. Поэтому чтобы организовать связь по технологии CSD при помощи этого модема, его обязательно нужно перевести в режим Только 2G.

Для этого используются специальные AT-команды. Отправить команды на модем можно через терминальную программу.

Инструкция по использованию терминальной программы Terminal 1.9b

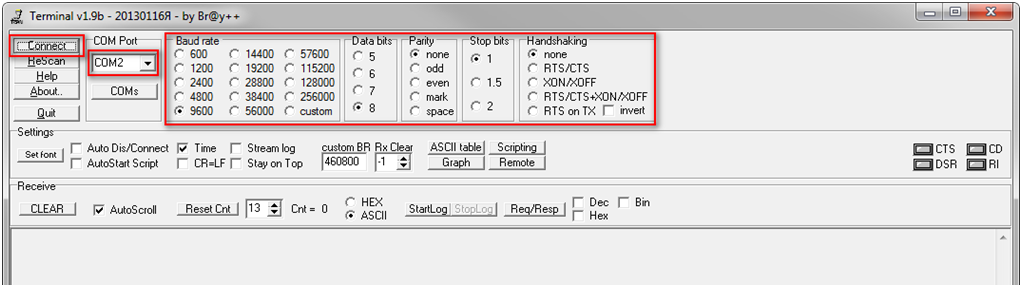

Terminal 1.9b

  1. Запустите Terminal 1.9b, установите параметры порта на модеме, выберите COM порт, к которому он подключён и нажмите кнопку Connect.

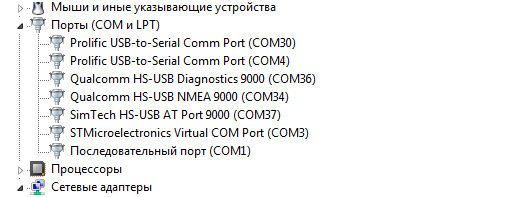

Если модем подключен через USB, сначала необходимо установить драйвер USB порта. После установки драйвера в системе появится COM порт от SIM Tech.
COM port ot SIM Tech

  1. В поле ввода команд в правом нижнем углу установите галку +CR.

  2. Введите команду для переключения модема в режим Только 2G:

AT+CNMP=13 //режим сети «только 2G»

  1. При необходимости поверить, какой режим установлен на модеме в данный момент, введите команду:

AT+CNMP?

  1. Отправьте команду в модем нажатием кнопки Send.

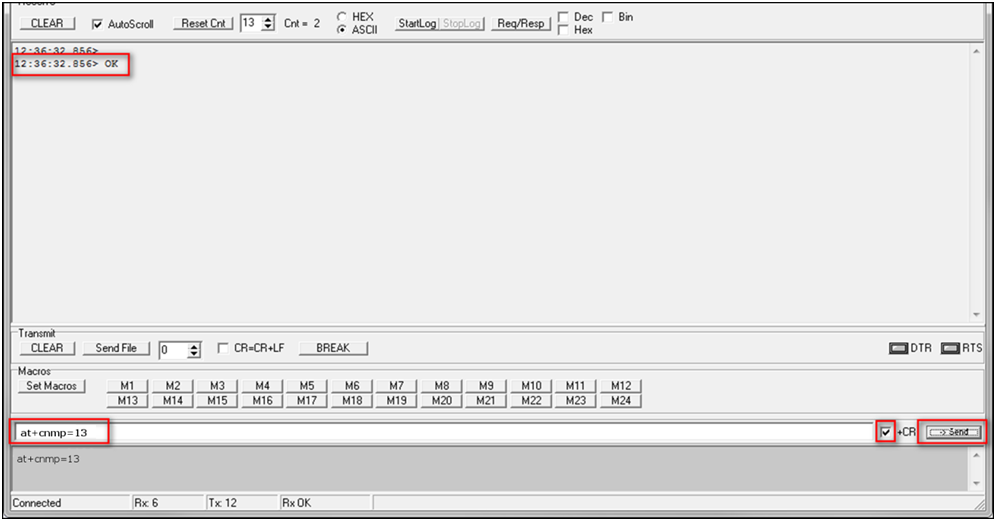

  2. Убедитесь в том, что модем прислал подтверждение команды – ответ ОК.

Modem prislal podtverzhdenie komandy

Далее описана непосредственно настройка параметров для работы по технологии CSD.

Настройка модема в режиме ведущий

(с его стороны будет инициализироваться звонок)

Если необходимо настроить модем в режиме ведущий, последовательно введите следующий набор AT-команд:

at+iprex=9600 //настройка фиксированной скорости. Команда работает только для интерфейса RS232

at&d0 //игнорирование DTR

ate0 //отключение эхо

Настройка модема в режиме ведомый

(будет принимать входящие подключения)

Если необходимо настроить модем в режиме ведомый, последовательно введите следующий набор AT-команд:

at+iprex=9600 //настройка фиксированной скорости. Команда работает только для интерфейса RS232

ats0=001 //автоответ после одного гудка

at&c1 //определение DCD режима

at&d0 //игнорирование DTR

at+cbst=71,0,1 //перевести модем в режим приёма данных

ate0 //отключение эхо
