Питание интерфейса внешнего устройства от GPO модемов АТМxx
В модемах АТМxx предусмотрена возможность питания внешних периферийных устройств непосредственно от самого модема. Это будет полезно, например, если интерфейс прибора учета требует внешнего питания, или если нужно подать питание на какой-либо датчик. В этом случае не нужен дополнительный блок питания для прибора.
Питание устройств происходит с вывода модема, который называется GPO. С этого выхода на устройство может быть подано фиксированное напряжение 7,5 В, либо осуществлена коммутация напряжения, которое подано на сам модем. Этот вывод находится на 10-контактном разрывном коннекторе модема.

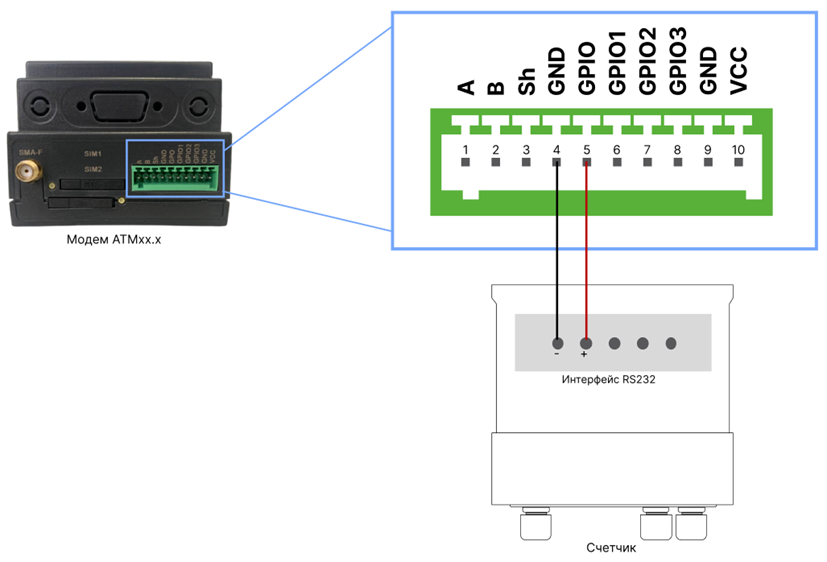

Пример запитывания интерфейса RS232 счетчика от GPO модема АТМхх.x:
Питание внешнего устройства от модема с внешним источником питания (модели АТМ21.А, АТМ31.А, АТМ41.А, ATM42.A)
Модем, не имеющий встроенного блока питания, «запитывается» от постоянного напряжения величиной от 7 до 40 В.
В режиме коммутации напряжения модем с вывода GPO будет выдавать то напряжение, которым он сам «запитан», т.е. если модем питается от 24 В, то на выводе GPO будет 24 В.
В режиме фиксированного напряжения встроенный регулятор напряжения будет выдавать с выхода GPO 7,5 В при любом напряжении питания модема.
Питание внешнего устройства от модема со встроенным блоком питания (модели АТМ21.В, АТМ31.В, АТМ41.В, ATM42.B)
Модем со встроенным блоком питания «запитывается» напрямую от сети ~220 В. Однако модем работает от постоянного напряжения, поэтому встроенный блок питания преобразует переменное напряжение ~220 В в постоянное 12 В.
В режиме коммутации напряжения модем с вывода GPO будет выдавать 12 В.
В режиме фиксированного напряжения на выходе GPO будет 7,5 В, как и в случае модема АТМxx.A.

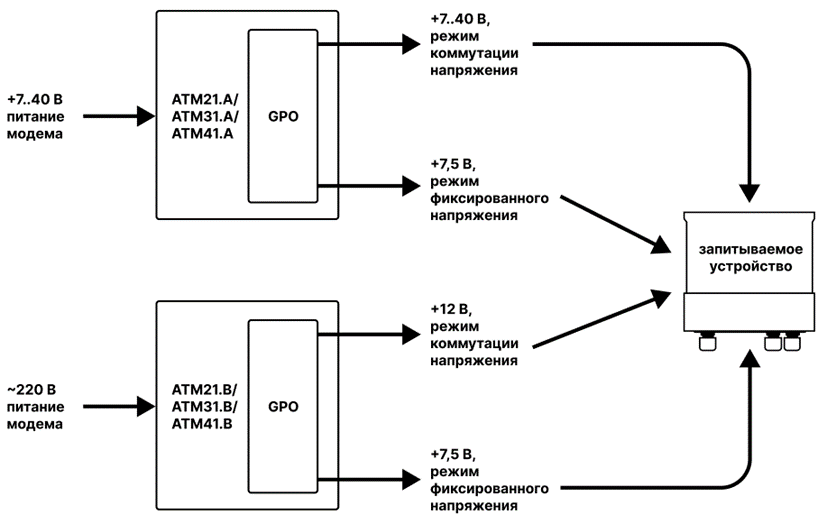

Описанные выше варианты наглядно показаны на рисунке:
Управление выходом GPO осуществляется в приложении ATM Control SE. Скачать последнюю версию приложения можно в Центре загрузки на страничке приложения ATM Control SE. Перед началом настройки модем необходимо подключить к компьютеру с установленным приложением ATM Control SE через USB-кабель.
В приложении ATM Control SE войдите во вкладку Настройки → GPIO → GPO 4. Во вкладке GPO 4 задайте следующие параметры:
-
Выходное напряжение: 7,5 В или напряжение питания;
-
Состояние при включении: Логический 1;
-
Тип выхода: Триггер;
-
Сохранение состояния: Включено.

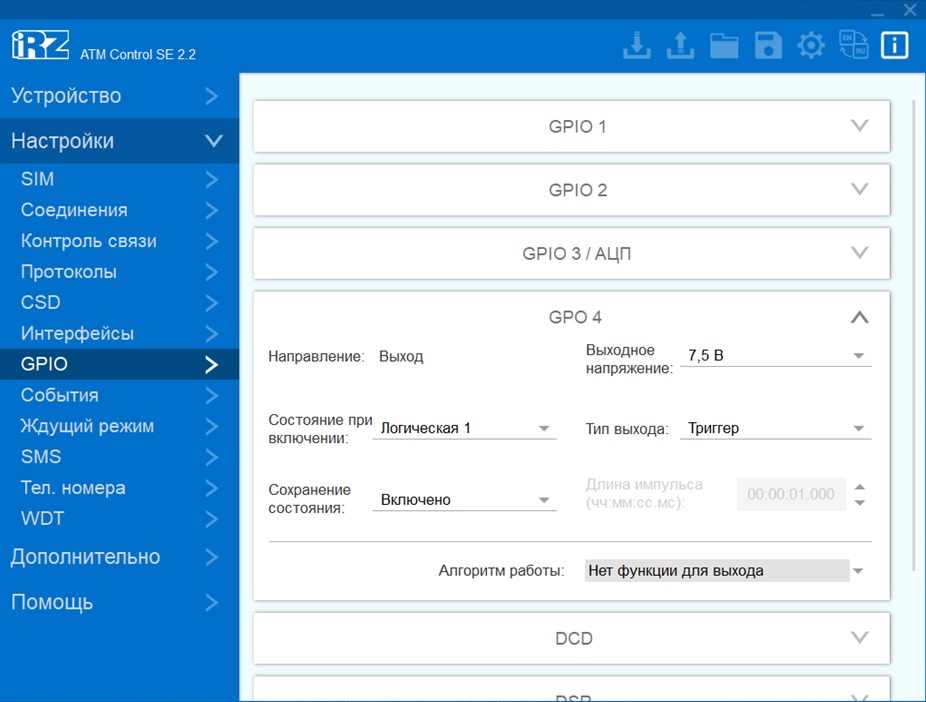

В программе ATM Control SE вкладка GPO 4 с необходимыми параметрами представлена на рисунке:
