Тип разъема питания на роутерах iRZ серий R1, R2, R4, R10
На роутерах серий R1, R2, R4, R10 установлен разъем питания MicroFit4.
Наименование и артикул колодки питания данного разъема: Molex 0430450409, Dual-row Header 3.00mm pitch, 4 pins, RA, SMD
Внешний вид и назначение выводов разъема представлены ниже.

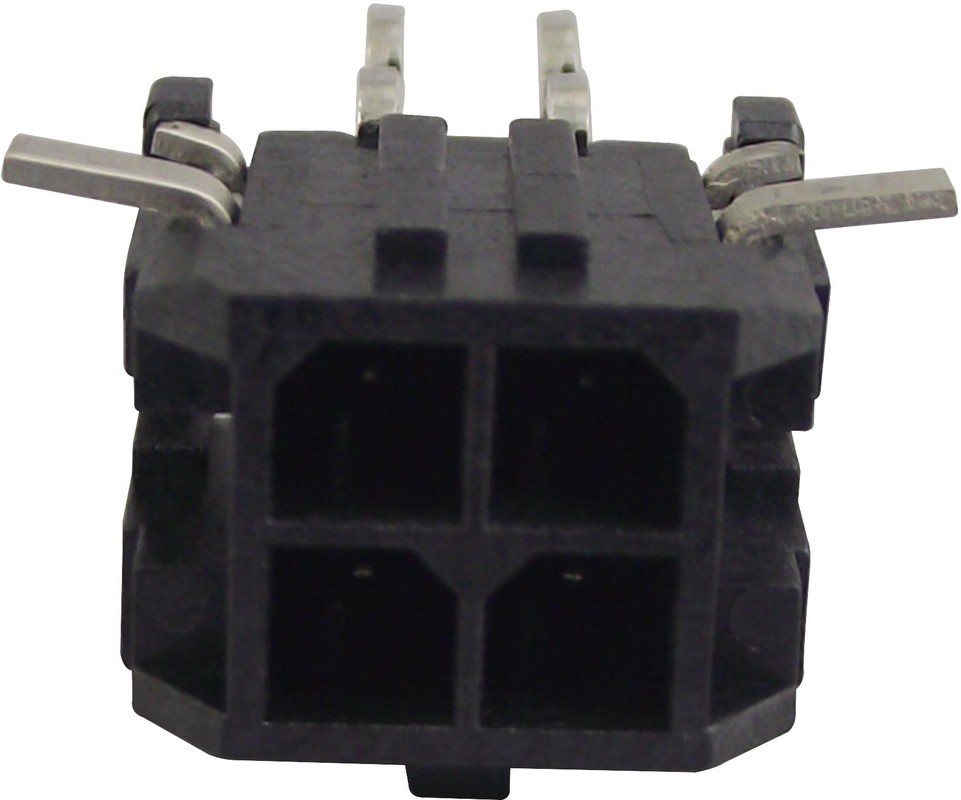

Схема 1. Внешний вид разъема
Схема 2. Назначение выводов разъема
Контакт |
Сигнал |
Назначение |
1 |
GND |
отрицательный полюс оптопары |
2 |
OPTO |
положительный полюс оптопары |
3 |
GND |
отрицательный полюс напряжения питания |
4 |
+U |
положительный полюс напряжения питания |
