Инструкция по настройке модемов для работы по технологии CSD

#модемы #CSD

Как настроить CSD-соединение на модемах iRZ

Аббревиатура CSD расшифровывается как Circuit Switched Data - передача данных путём коммутации каналов в сети GSM. CSD-соединение очень похоже на обычный голосовой вызов, поэтому его часто называют передачей данных по голосовому каналу. Ниже описано, как именно организовать связь по этой технологии.

Для работы по технологии CSD все устройства должны быть предварительно настроены.

Модемы производства компании iRZ можно сконфигурировать с помощью программы iRZ Test Modem. Остальные модемы можно настроить через терминальную программу.

Программу iRZ Test Modem можно скачать на официальном сайте www.radiofid.ru. Скачать терминальную программу – по ссылке.

В данной статье описаны оба способа.

Для организации связи потребуется два модема: ведущий, с которого будет осуществляться набор телефонного номера, и ведомый, который будет принимать входящее подключение.

  1. Проверьте, что на счету SIM-карт, установленных в модемы, присутствует положительный баланс.

  2. Убедитесь, что оператор сотовой связи подключил услугу передачи данных по CSD на обе SIM карты.

  3. Подключите настраиваемые устройства к компьютеру по интерфейсу RS232.

    Если такой интерфейс отсутствует, воспользуйтесь преобразователем интерфейсов USB-RS232. Для модемов с интерфейсом RS485 или RS422 нужен преобразователь USB-RS485/422.

    Преобразователи интерфейсов представлены на официальном сайте www.radiofid.ru.

  4. Подайте питание на модемы, дождитесь регистрации модемов в сотовой сети (мигание светодиода станет кратковременным и редким).

Подготовка модемов iRZ к работе по технологии CSD, используя программу iRZ Test Modem

  1. Скачайте и установите программу iRZ Test Modem для Вашей версии операционной системы.

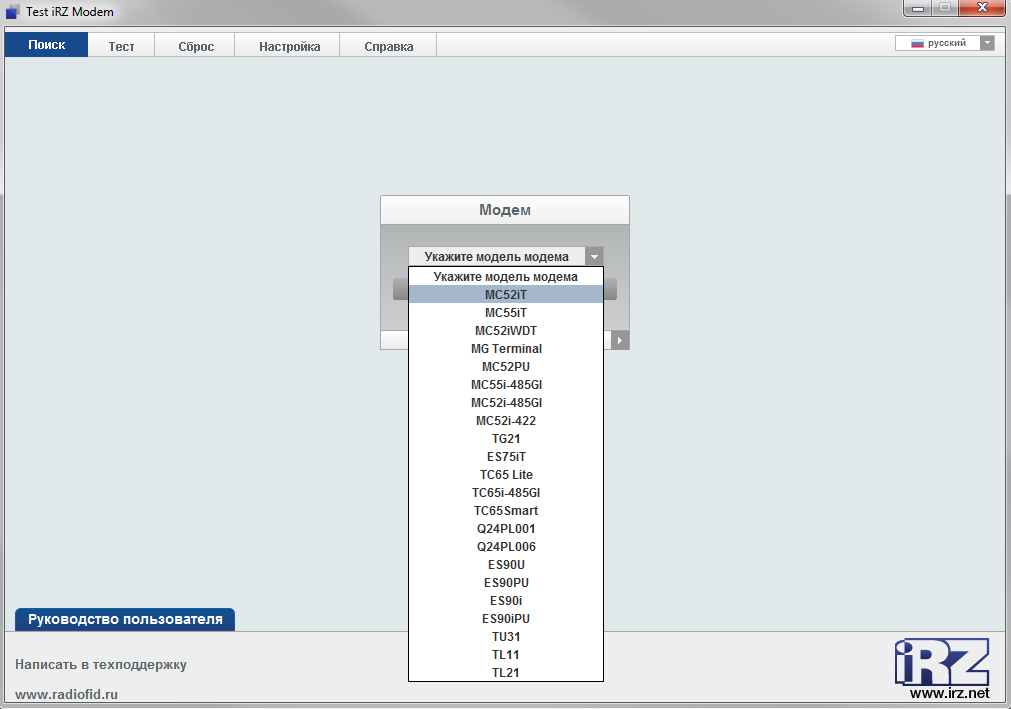

  2. Запустите iRZ Test Modem и выберите Ваше устройство из списка.

    Vybrat' ustrojstvo iz spiska

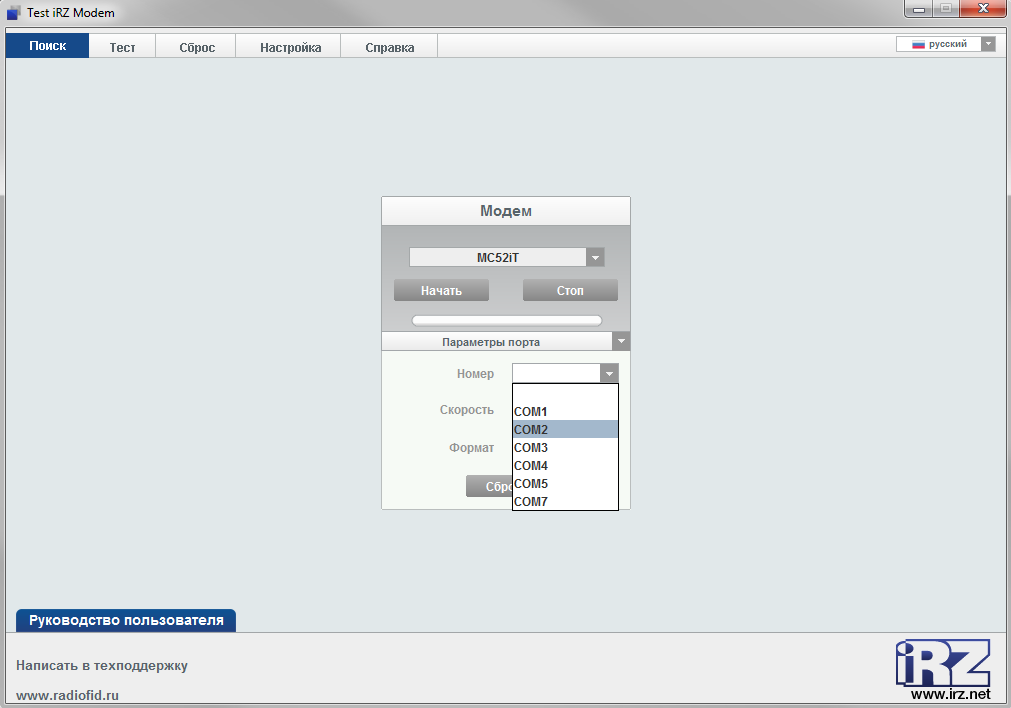

  3. Если известен номер COM порта, то укажите его в разделе Параметры порта. В противном случае программа попробует обнаружить модем самостоятельно.

    Nomer COM porta

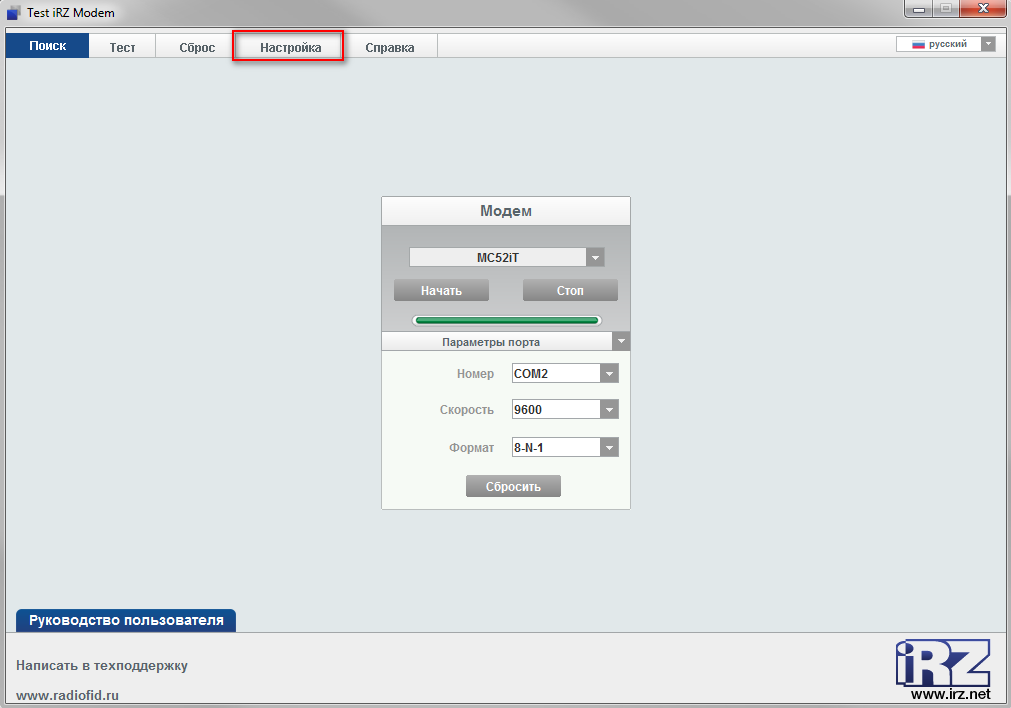

  4. Нажмите кнопку Начать. После того, как индикатор состояния станет зелёным, перейдите на вкладку Настройка.

    Vkladka Nastrojka

  5. В разделе Режим выберите скорость работы интерфейса. Она должна соответствовать скорости работы оборудования, которое подключено к модему. Как правило, используется стандартная скорость 9600 bps.

  6. Модем, который будет набирать телефонный номер, установите в режим Ведущий.

    Модем который будет принимать входящие подключения, установите в режим Ведомый.

  7. Нажмите кнопку Начать.

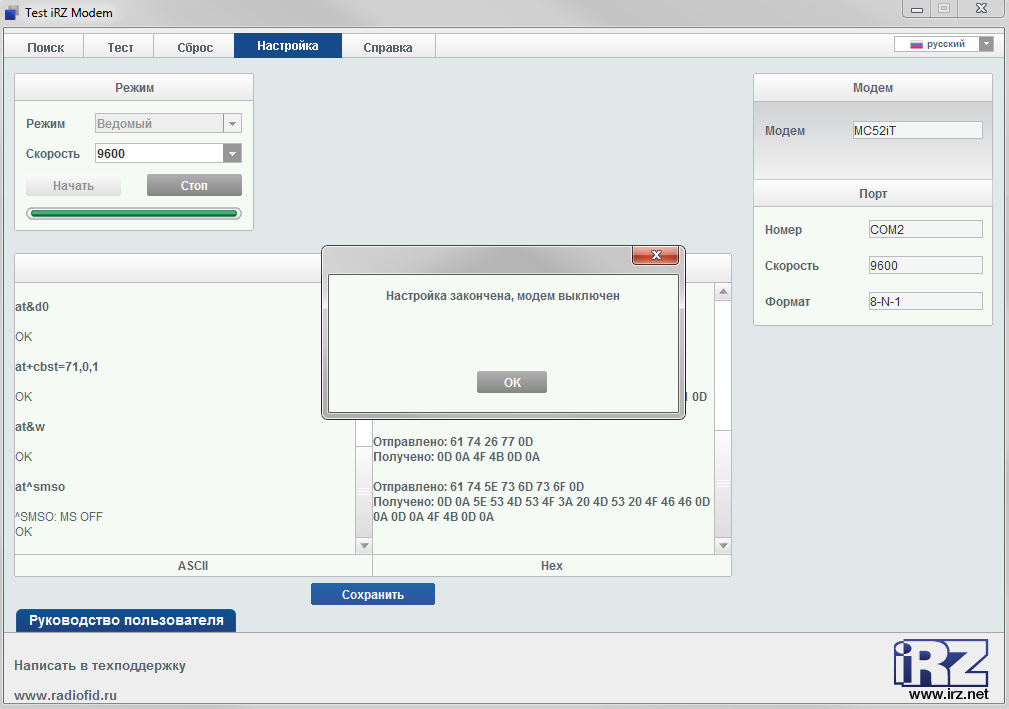

    После настройки модем будет выключен. Для дальнейшей работы его нужно будет перезагрузить путём кратковременного выключения питания.

    Posle nastrojki modem vyklyuchen

Подготовка модемов iRZ к работе по технологии CSD, используя терминальную программу

Все модемы настраиваются с помощью специальных AT-команд. Отправить такие команды на модем можно через любую терминальную программу.

Инструкция по использованию терминальной программы Terminal 1.9b

Список АТ-команд для настройки ведущего модема (с его стороны будет инициализироваться звонок):

at&f //предварительный сброс настроек

at+ipr=9600 //скорость обмена по COM-порту

at&d0 //игнорирование DTR

ate0 //отключение эха

at&w //сохранение

at^smso //выключение

Список АТ-команд для настройки ведомого модема (модем будет принимать входящие подключения):

*at&f* //предварительный сброс настроек

*at+ipr=9600* //скорость обмена по COM-порту

*at^scfg="GPRS/ATS0/withAttach",off*

*ats0=1* //автоответ после одного гудка

*at&c1* //определение DCD режима

*at&d0* //игнорирование DTR

*at+cbst=71,0,1* //перевести модем в режим приёма данных

*ate0* //отключение эха

*at&w* //сохранение

*at^smso* //выключение

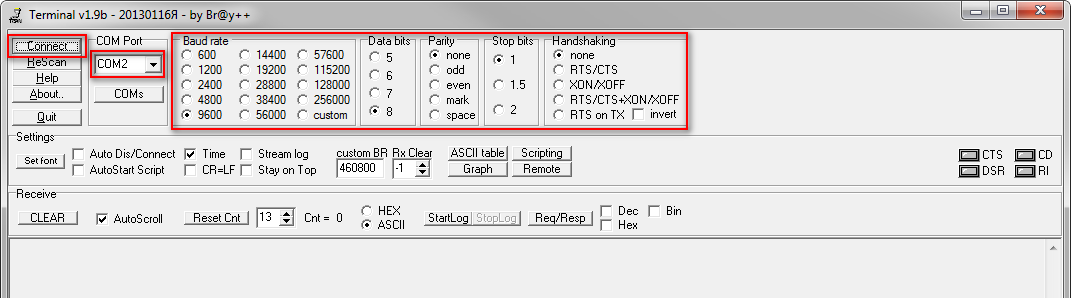

  1. Запустите Terminal 1.9b, установите Параметры порта на модеме, выберите COM порт, к которому он подключён и нажмите кнопку Connect.

    Zapustit' Terminal 1.9b

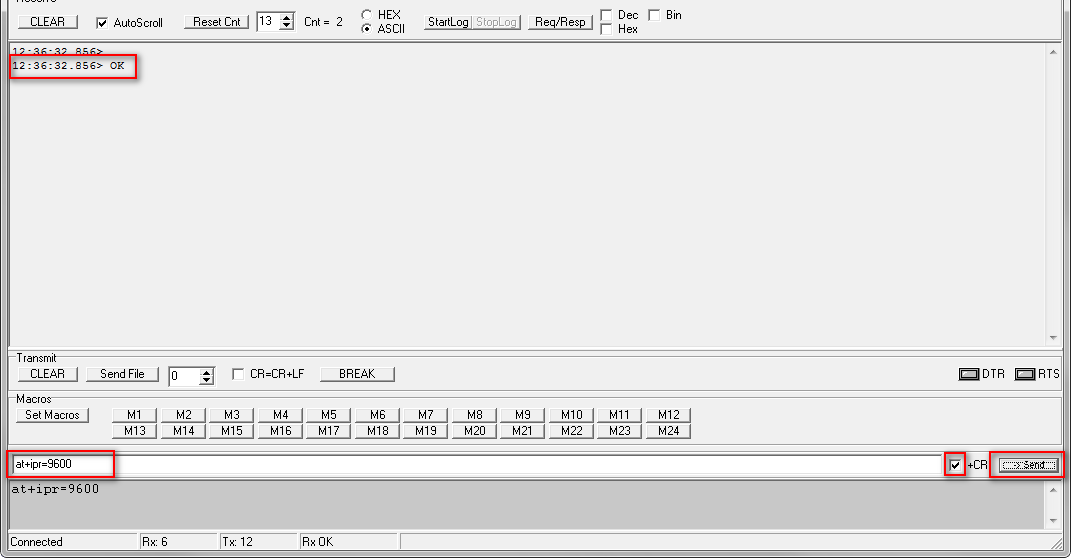

  2. В поле ввода команд установите галку +CR и введите первую команду. Отправьте её в модем нажатием кнопки Send.

    Убедитесь в том, что модем прислал подтверждение команды – ответ ОК.

    Vvesti komandu

  3. Последовательно введите весь набор AT-команд, приведённый в таблице выше.

    После подачи последней команды AT^SMSO настройка будет закончена. Для дальнейшей работы необходимо кратковременно отключить питание от модема.

Как проверить работоспособность CSD соединения описано в статье Проверка работоспособности передачи данных по технологии CSD.
