Опрос счётчика Энергомера СЕ303 по CSD с помощью модемов TG21

#модемы #CSD #TG21 #SerialPorts

Оборудование

Для опроса по CSD требуются два модема: ведущий со стороны диспетчерского ПО и ведомый со стороны счётчика.

В качестве ведущего модема выступает GSM-модем, например iRZ MC52iT.

В качестве ведомого – модем iRZ TG21.A / iRZ TG21.B.

В модемы необходимо установить SIM-карты, для которых подключена услуга передачи данных по CSD-каналу.

Настройка ведущего модема

Настройте ведущий модем - GSM-модем (iRZ MC52iT).

  1. Подготовьте GSM-модем к работе: вставьте SIM-карту, подсоедините антенну.

  2. Подключите GSM-модем к компьютеру с помощью кабеля преобразователя USB-RS232.

  3. Подайте питание на GSM-модем.

  4. В Диспетчере устройств появится новое устройство – Prolific USB-to-Serial Comm Port. Это драйвер и порт преобразователя USB-RS232 с подключенным GSM-модемом. Запомните номер COM-порта.

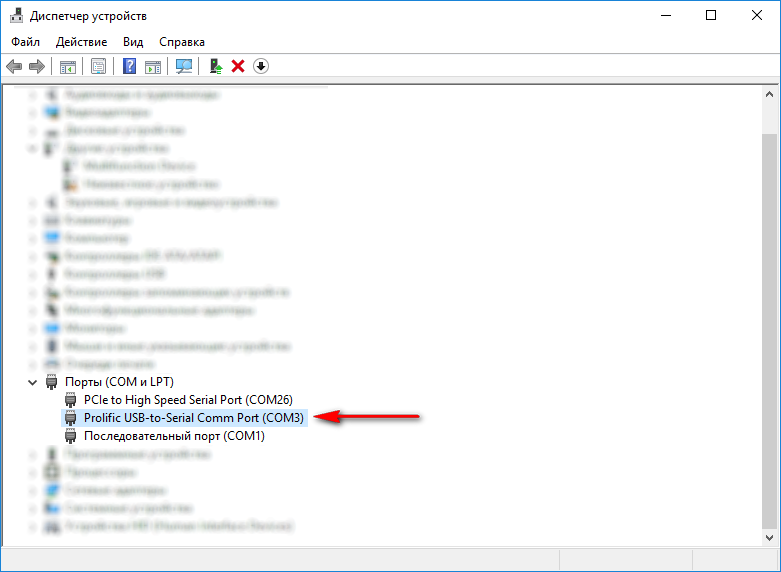

    COM port, k kotoromu podklyuchen GSM modem
    Схема 1. COM-порт, к которому подключен GSM-модем

  5. Настройте GSM-модем в качестве ведущего модема. Это можно сделать с помощью программы IRZ Test Modem или терминальной программы. Подробная информация о настройке представлена в статье.

Скачать программу IRZ Test Modem можно на официальном сайте www.radiofid.ru. Скачать терминальную программу Terminal19b – по ссылке.

Настройка ведомого модема

  1. Подготовьте iRZ TG21.A/iRZ TG21.B к работе: вставьте SIM-карту, подсоедините антенну.

  2. Настройте iRZ TG21.A/iRZ TG21.B в качестве ведомого модема.

    • Подключите модем к компьютеру одним из способов:

      Далее описана настройка модема через интерфейс RS232.

    • Подайте питание на модем.

    • В Диспетчере устройств появится новое устройство – Prolific USB-to-Serial Comm Port. Это драйвер и порт преобразователя USB-RS232 с подключенным модемом. Запомните номер COM-порта.

      COM port, k kotoromu podklyuchen GSM modem
      Схема 2. COM-порт, к которому подключен iRZ TG21.A/iRZ TG21.B

    • Настройте iRZ TG21.A/iRZ TG21.B в качестве ведомого модема. Это можно сделать с помощью программы IRZ Test Modem или терминальной программы. Подробная информация о настройке представлена в статье.

Скачать программу IRZ Test Modem можно на официальном сайте www.radiofid.ru. Скачать терминальную программу Terminal19b – по ссылке.
Если вы настраиваете iRZ TG21.A/iRZ TG21.B с помощью терминальной программы, команду at^scfg="GPRS/ATS0/withAttach",off вводить не нужно. Это команда для настройки MC52iT в качестве ведомого модема.
Скорости обмена по COM-порту у счётчика и ведомого модема должны совпадать.

  1. Задайте настройки интерфейса RS485.

Интерфейс RS485 счётчика Энергомера СЕ303 работает с настройкой 7-E-1 (7-чет-1). Для интерфейса RS485 модема iRZ TG21.A/iRZ TG21.B можно задать настройки:
8-N-1;
7-E-1.

Если для интерфейса RS485 модема iRZ TG21.A/iRZ TG21.B задана настройка 8-N-1, то для опроса счётчика в программе AdminTools нужно выставить галочку Программный контроль четности (7-Е-1) (см. п. Программа AdminTools).
Если для интерфейса модема задана настройка 7-E-1, то галочку Программный контроль четности (7-Е-1) выставлять не нужно.

  • С помощью терминальной программы подайте на iRZ TG21.A/iRZ TG21.B следующие команды.

Для 8-N-1

Для 7-E-1

at+icf=3 (настройка интерфейса)

at&w (сохранение)

at^smso (выключение)

at+icf=5,1 (настройка интерфейса)

at&w (сохранение)

at^smso (выключение)

  • Разорвите соединение между терминальной программой и iRZ TG21.A/iRZ TG21.B. Закройте терминальную программу. Отключите модем от компьютера. Отключите питание модема.

Подключение

Ведущий модем к компьютеру

С помощью кабеля преобразователя USB-RS232 подключите GSM-модем к компьютеру, с которого будет проводиться опрос счётчика.

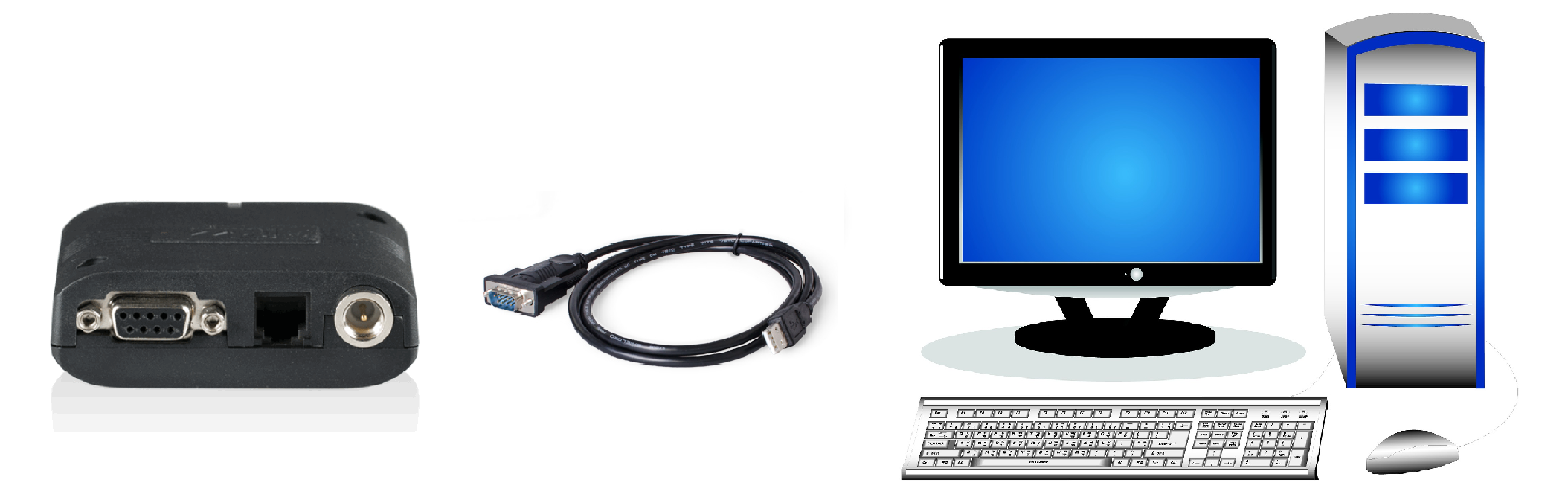

Podklyuchenie vedushchego modema (iRZ MC52iT) k komp'yuteru
Схема 3. Подключение ведущего модема (iRZ MC52iT) к компьютеру

Ведомый модем к счётчику по RS485

  1. Снимите крышку зажимной колодки счётчика.

  2. Провод А витой пары подключите к контакту 4 разъёма 6P6C счётчика и к контакту А винтового клеммного коннектора модема iRZ TG21.A/iRZ TG21.B.

  3. Провод В витой пары подключите к контакту 3 разъёма 6P6C счётчика и к контакту В винтового клеммного коннектора модема iRZ TG21.A/iRZ TG21.B.

  4. Подайте питание на счётчик.

  5. Подайте питание на модем.

Разъём 6P6C счётчика подписан номером 19.

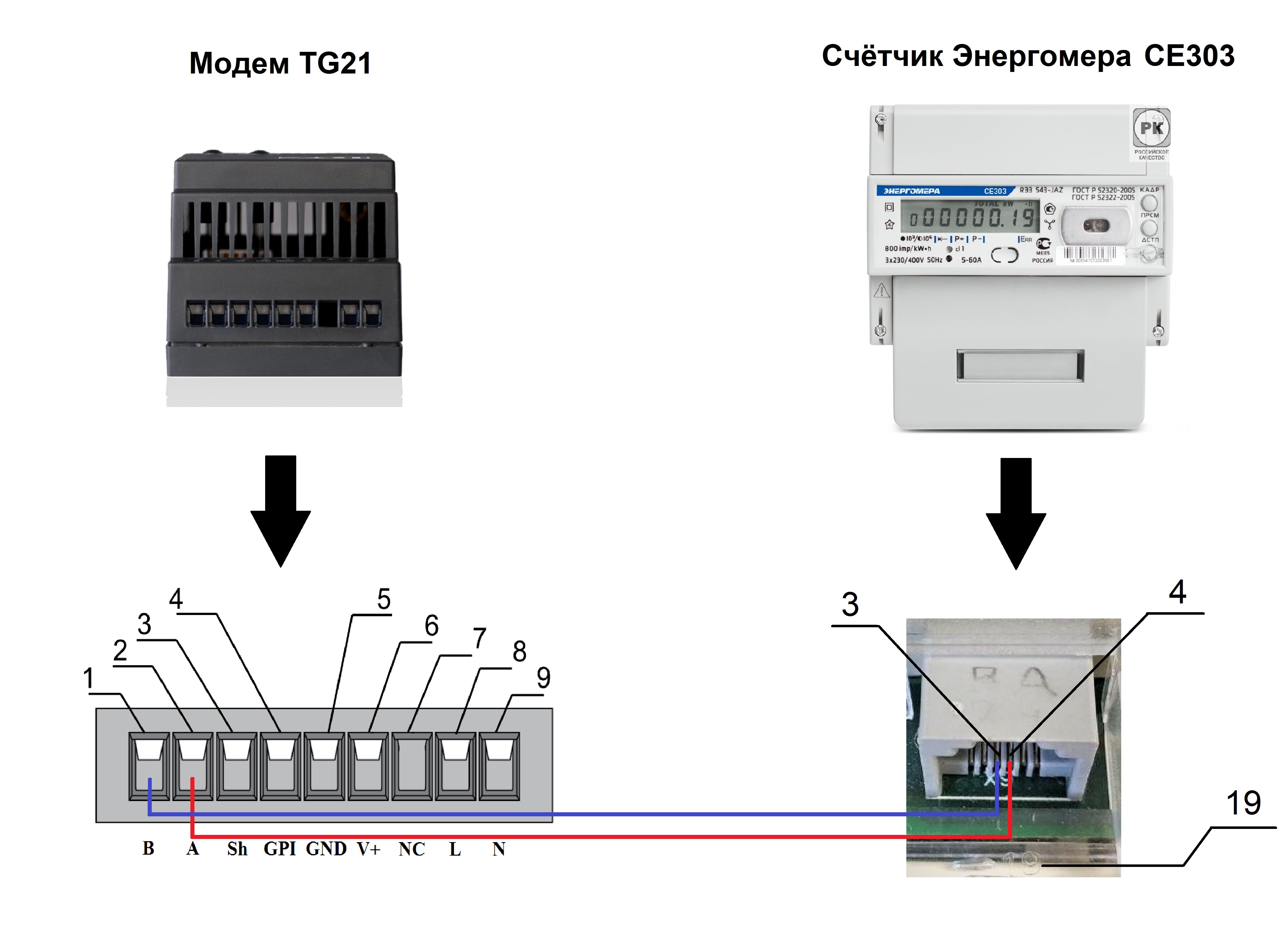

Podklyuchenie iRZ TG21.A iRZ TG21.B k schyotchiku
Схема 4. Подключение iRZ TG21.A/iRZ TG21.B к счётчику

Опрос

Программа AdminTools

  1. Запустите программу AdminTools от имени администратора.

    AdminTools

    Скачать программу можно по ссылке, установку необходимо выполнить от имени администратора.

  2. Введите данные учётной записи для доступа к программе. По умолчанию имя – ADMINISTRATOR, пароль – пустое поле.

    Vvesti dannye uchyotnoj zapisi dlya dostupa k programme
    Схема 5. Ввести данные учётной записи для доступа к программе

  3. Найдите в списке устройств счётчик СЕ303, нажмите по нему левой кнопкой мыши.

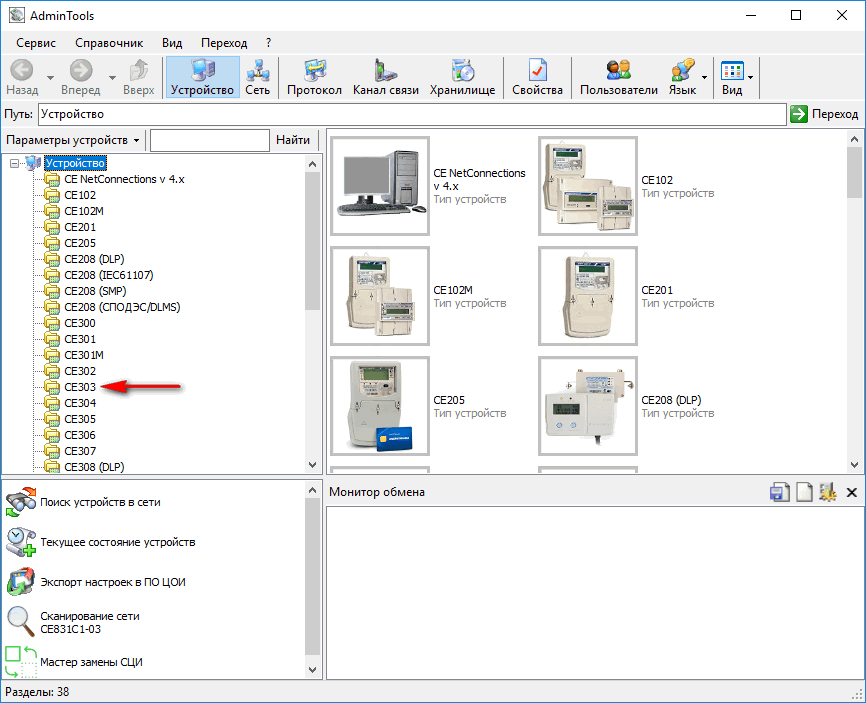

    Vybrat' schyotchik
    Схема 6. Выбрать счётчик

  4. В блоке Настройки укажите:

    • Протокол обмена – Протокол ГОСТ IEC61107-2011;

    • Канал связи – HAYES-модем (асинхр.).

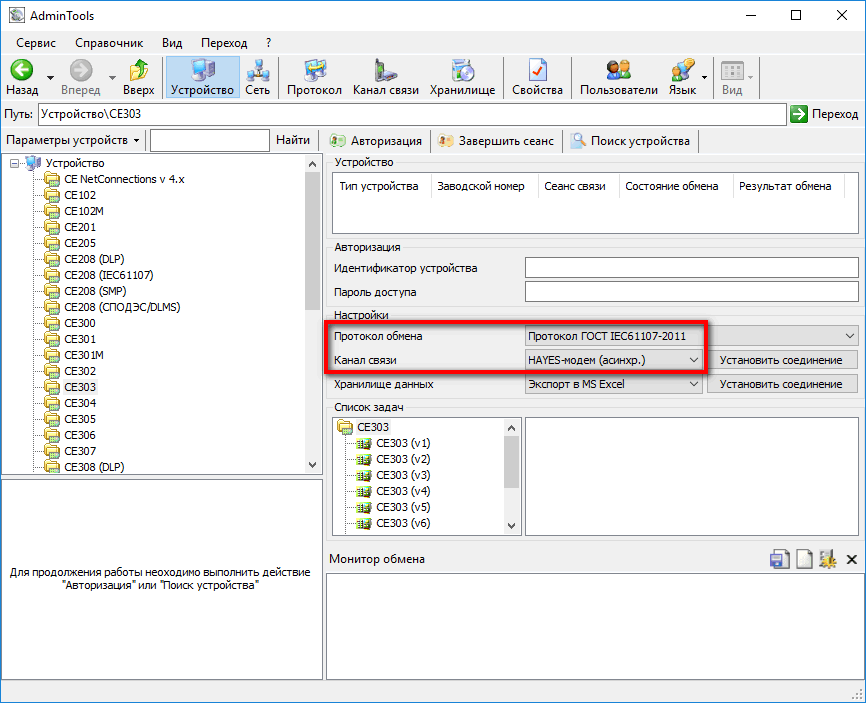

    Zadat' nastrojki podklyucheniya
    Схема 7. Задать настройки подключения

  5. В меню сверху нажмите кнопку Канал связи.

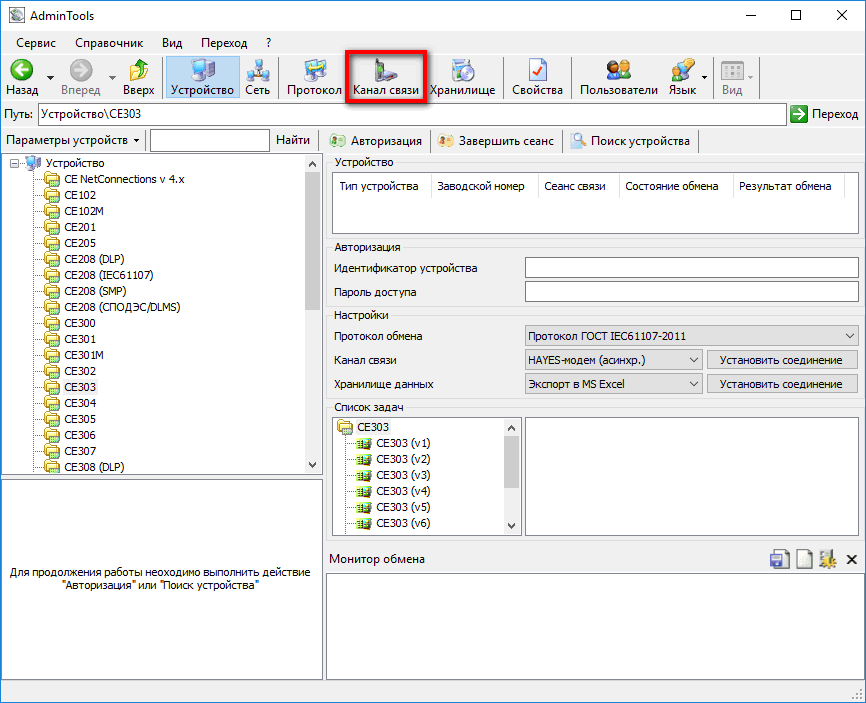

    Perejti k nastrojke kanala svyazi
    Схема 8. Перейти к настройке канала связи

  6. В окне Справочник дважды нажмите на HAYES-модем (асинхр.).

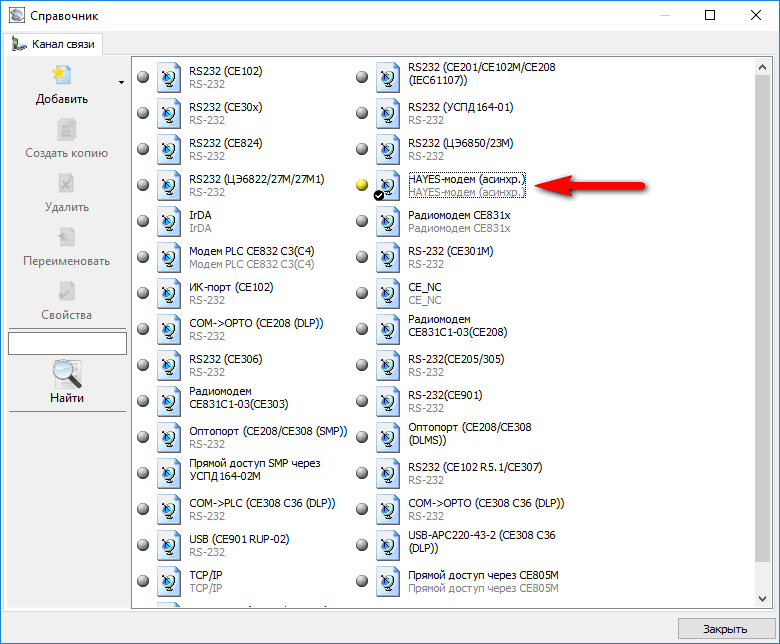

    Nastroit' podklyuchenie po CSD
    Схема 9. Настроить подключение по CSD

    Откроется окно Библиотека канала связи HAYES-модема (асинхр.).

  7. На вкладке Общие настройки:

    • Введите номер телефона SIM-карты, которая установлена в iRZ TG21.A/iRZ TG21.B (ведомый модем).

    • Отметьте галочкой пункт Программный контроль четности (7-E-1), если интерфейс RS485 модема iRZ TG21.A/iRZ TG21.B настроен на 8-N-1. Если интерфейс модема настроен на 7-E-1, галочку выставлять не нужно.

    Dannye dlya podklyucheniya k iRZ TG21.A iRZ TG21.B
    Схема 10. Данные для подключения к iRZ TG21.A/iRZ TG21.B

  8. На вкладке COM-порт выберите порт компьютера, к которому подключен ведущий GSM-модем (iRZ MC52iT), а также укажите скорость обмена по COM-порту.

    Скорость обмена по COM-порту должна совпадать со скоростью, записанной в настройки GSM-модема.

    Dannye dlya podklyucheniya k GSM modemu (vedushchemu)
    Схема 11. Данные для подключения к GSM-модему (ведущему)

  9. В окне Библиотека канала связи HAYES-модема (асинхр.) нажмите Оk.

  10. В окне Справочник нажмите Закрыть.

  11. Нажмите Установить соединение в строке Канал связи.

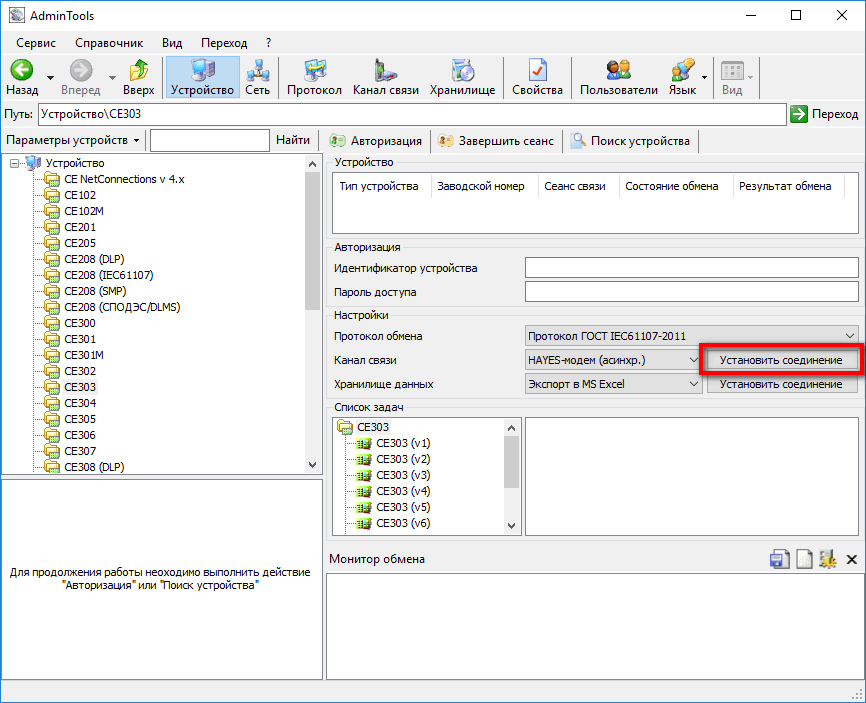

    Ustanovit' CSD soedinenie s iRZ TG21.A iRZ TG21.B
    Схема 12. Установить CSD-соединение с iRZ TG21.A/iRZ TG21.B

Программа AdminTools начнёт устанавливать CSD-соединение с модемом iRZ TG21.A/iRZ TG21.B.

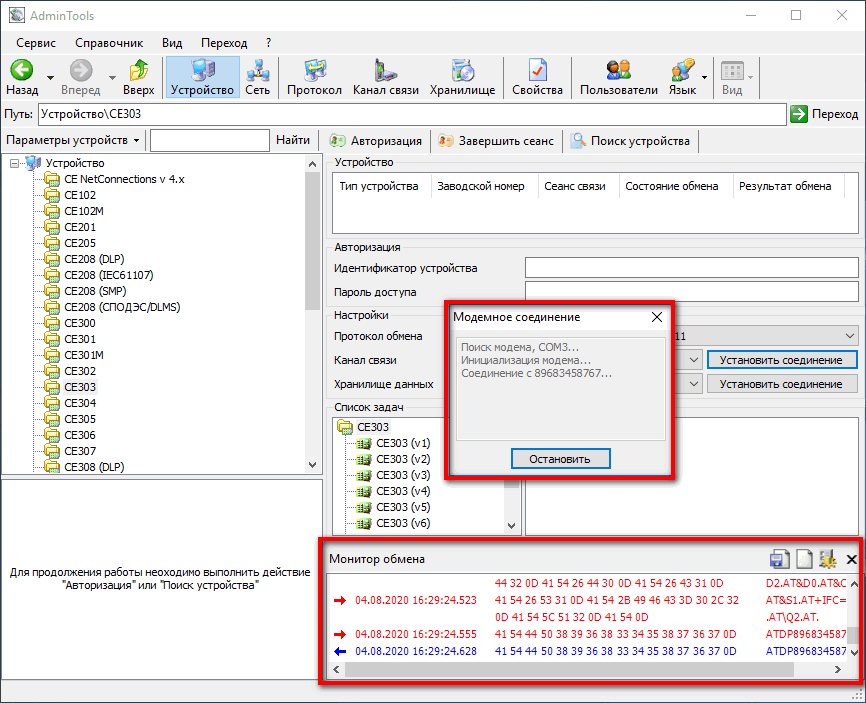

Programma AdminTools podklyuchaetsya k iRZ TG21.A iRZ TG21.B
Схема 13. Программа AdminTools подключается к iRZ TG21.A/iRZ TG21.B

  1. Когда программа AdminTools подключится к модему iRZ TG21.A/iRZ TG21.B, появится сообщение Выполнено успешно. Нажмите ОК.

    CSD soedinenie s iRZ TG21.A iRZ TG21.B ustanovleno
    Схема 14. CSD-соединение с iRZ TG21.A/iRZ TG21.B установлено

  2. Нажмите Авторизация, чтобы подключиться к счётчику.

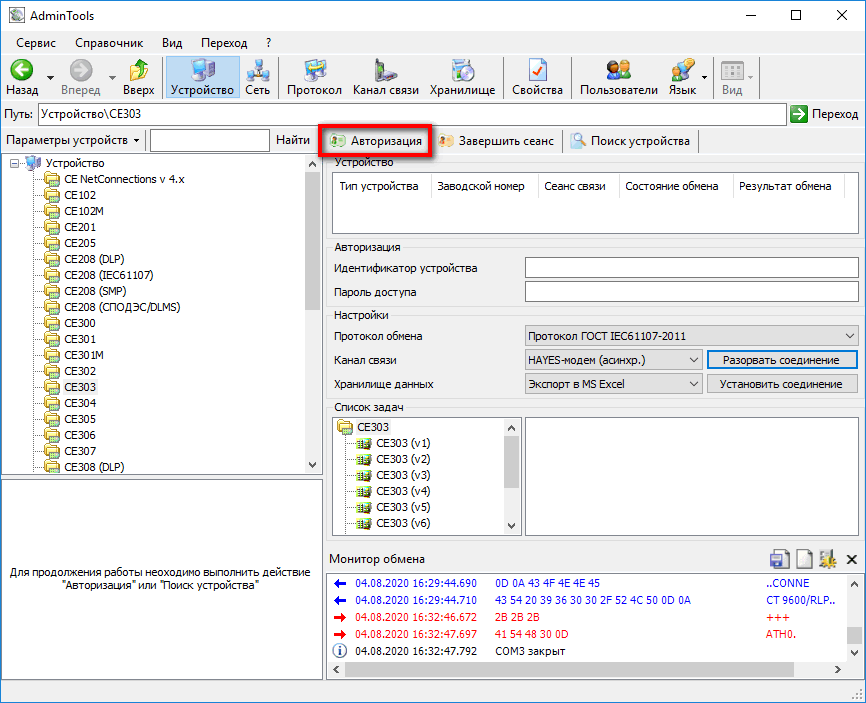

    Podklyuchit'sya k schyotchiku
    Схема 15. Подключиться к счётчику

  3. Когда программа AdminTools подключится к счётчику, в поле Устройство появится информация о нём.

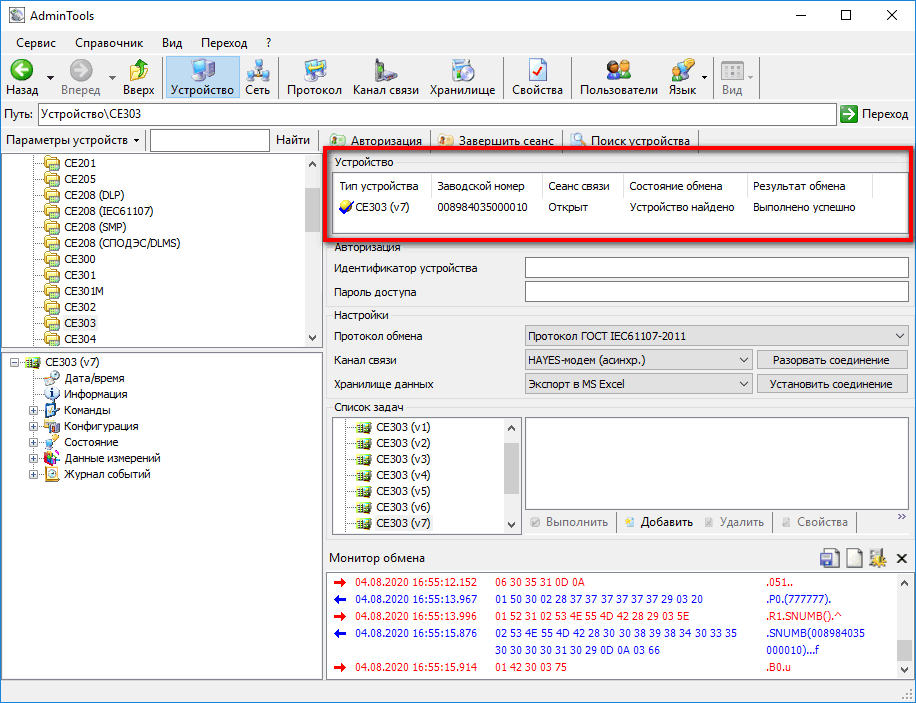

    Programma AdminTools podklyuchilas' k schyotchiku
    Схема 16. Программа AdminTools подключилась к счётчику

  4. Начните опрос счётчика.

    • В списке Данные измерений выберите нужный отчёт.

    • Задайте интервал времени или глубину опроса для отчёта.

    • Выберите тарифы.

    • Выберите каналы измерения.

    • Нажмите Считать данные.

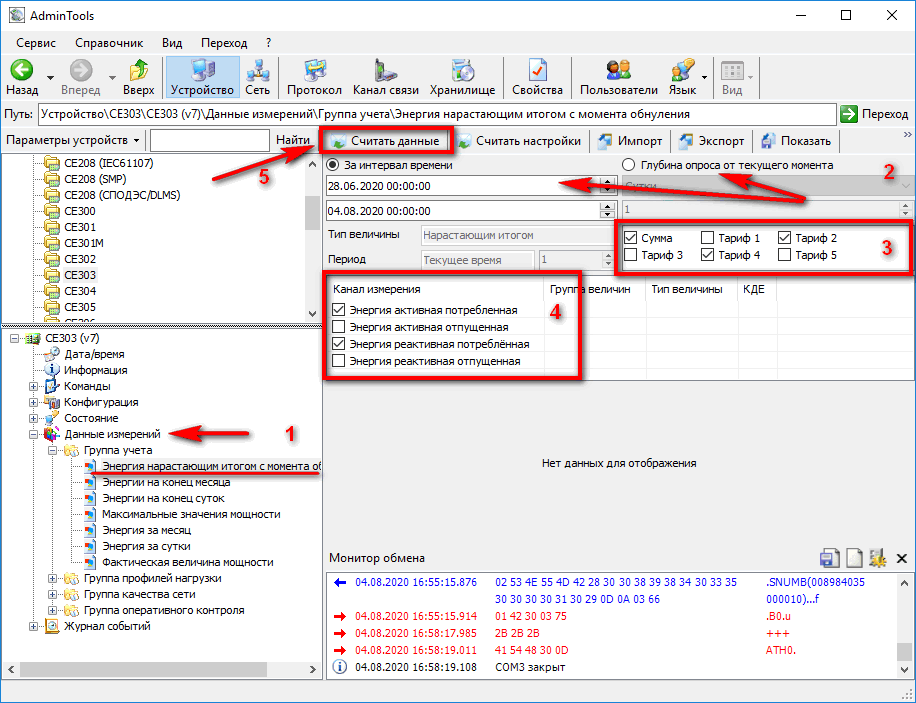

      Zadat' parametry oprosa schyotchika
      Схема 17. Задать параметры опроса счётчика

      Программа AdminTools опросит счётчик и отобразит полученные данные.

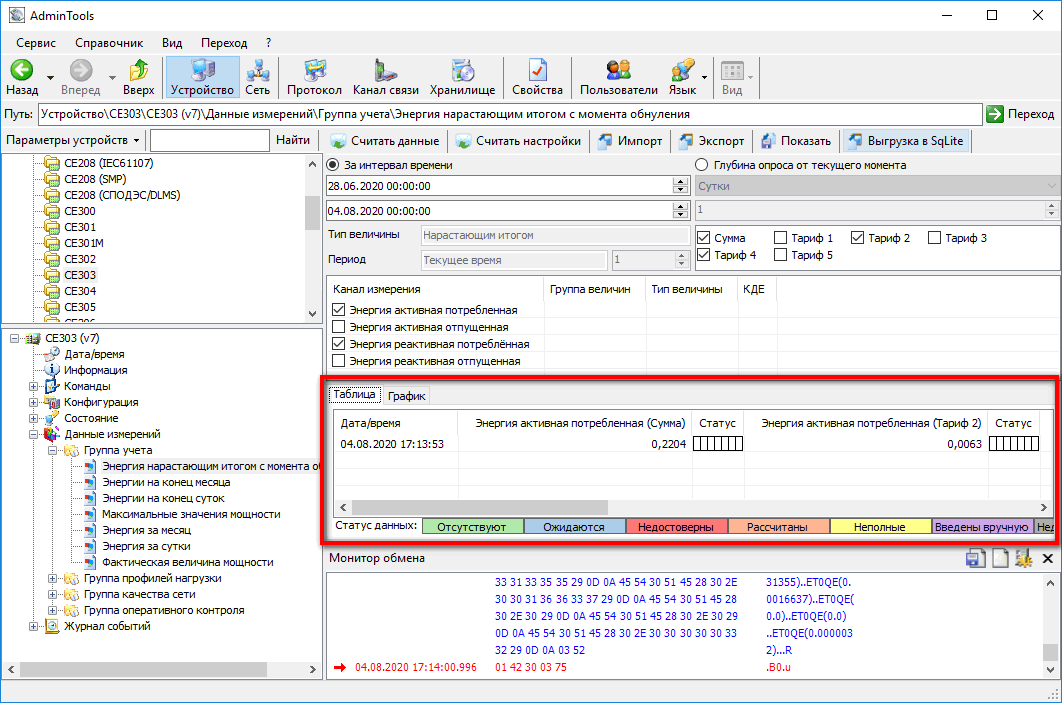

    Pokazaniya schyotchika
    Схема 18. Показания счётчика
