Опрос счетчиков СПТ941, СПТ944 и СПГ761 по GPRS с помощью модемов ATMxx

#модемы #ATM21 #ATM31 #ATM41 #ATM42 #ATMControlSE #Brige #irzCollector

Подключение модема

Подготовьте модем к работе:
- вставьте SIM-карту;
- подсоедините антенну;
- подключите модем к компьютеру через USB порт.
Настройте модем на подключение к сервису iRZ Bridge.

Вход в сервис iRZ Bridge и его описание доступно по по ссылке.

Программу ATM Control SE для подключения модема к серверу iRZ Bridge можно скачать на официальном сайте www.radiofid.ru.
Подробная информация о настройке модема: Руководство по работе с программой настройки модемов ATM Control SE.

При подключении модема к серверу iRZ Bridge обратите внимание на настройки модема, устанавливаемые в приложении ATM Control SE:

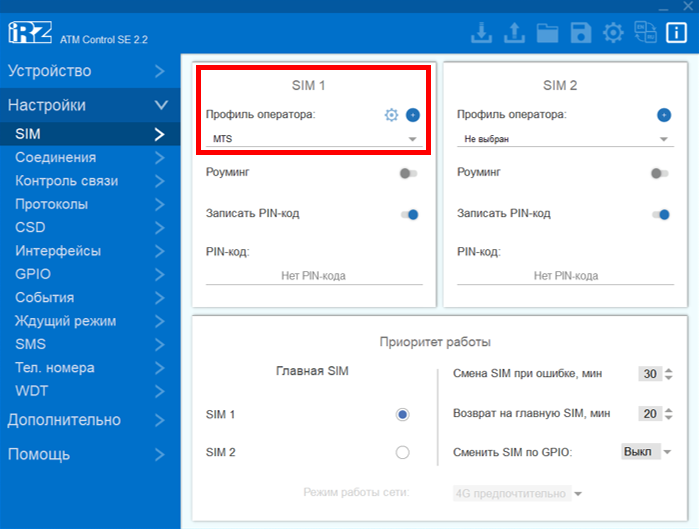

- В разделе «SIM» выберите профиль оператора в соответствии с используемой SIM-картой.

  Схема 1. Настройки SIM-карты

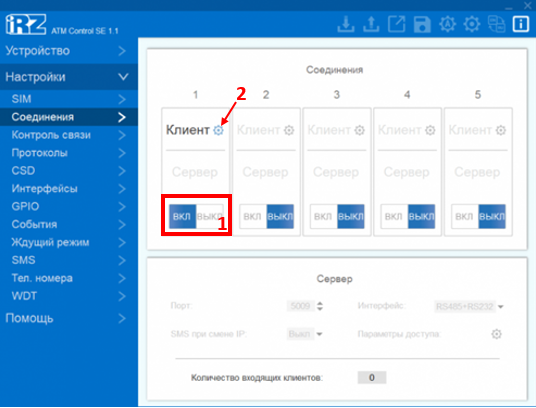

- В разделе «Соединения» включите соединение «Клиент» 1 и нажмите кнопку настройки 2.

  Схема 2. Настройки соединения

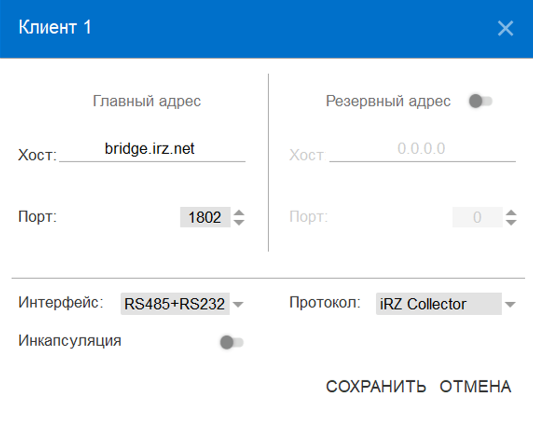

  В открывшемся окне установите следующие настройки:

  Хост: bridge.irz.net;
  Порт: 1802;
  Протокол подключения: iRZ Collector.

  Схема 3. Настройки соединения

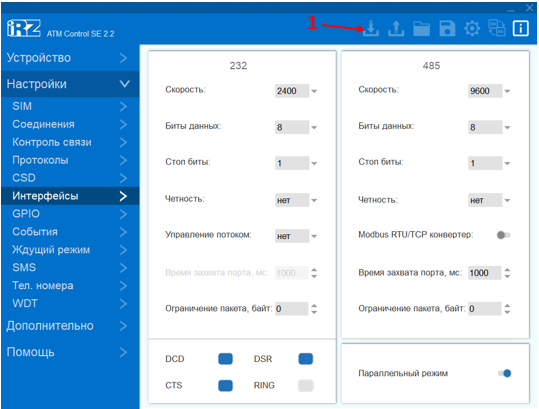

- В разделе «Интерфейсы» установите следующие настройки:

  Скорость:
  2400 для СПТ941 и СПТ944;
  9600 для СПГ761.

  Сохраните изменения, нажав кнопку Запись настройки в модем 1.

  Схема 4. Текущие настройки интерфейса
Подключите кабель DB9M к модему.
Подайте питание на модем.

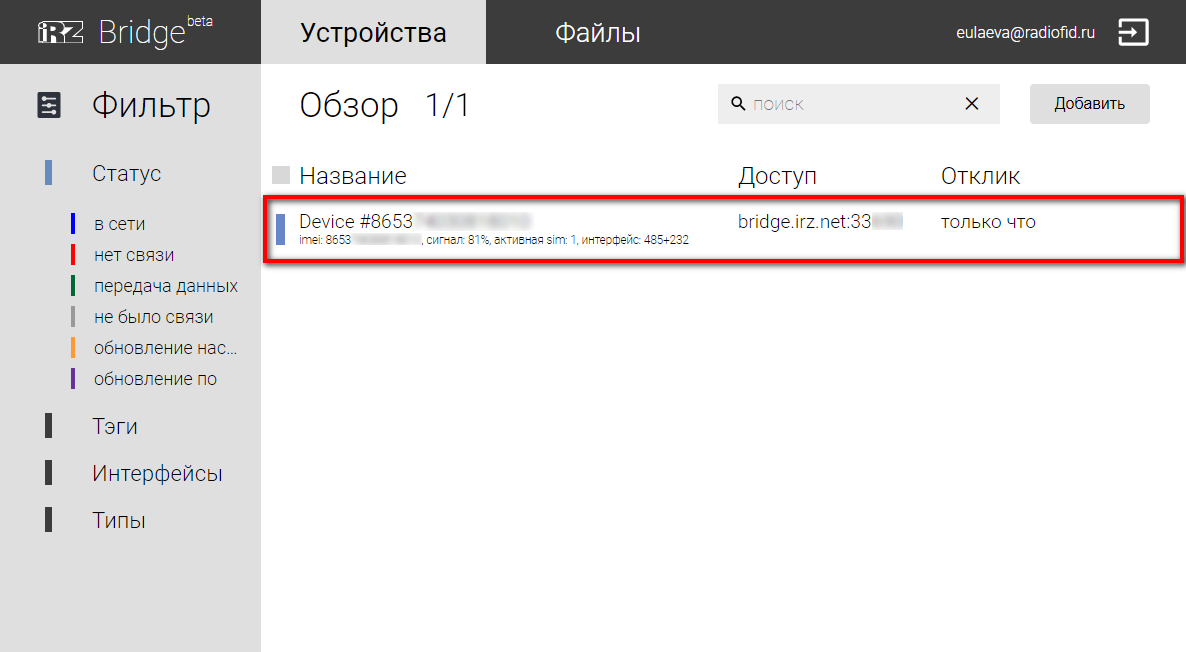

Если настройки были заданы верно, модем в течение нескольких минут подключится к сервису iRZ Bridge

Схема 5. Модем подключился к сервису iRZ Bridge

Подключение модема к устройству

Снимите крышку монтажного отсека устройства.
Подключите модем к устройству с помощью модемного кабеля DB9M с открытым концом.

К тепловычислителю СПГ761 необходимо так же подключить питание к разъему Х1.
Подключите провода модемного кабеля DB9M к разъёму устройства в соответствии с таблицей:

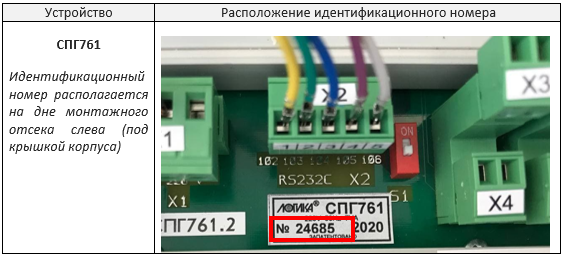

Запишите или запомните идентификационный номер устройства. Его нужно будет указать в программе опроса. Внешний вид идентификационного номера для разных устройств представлен в таблице:

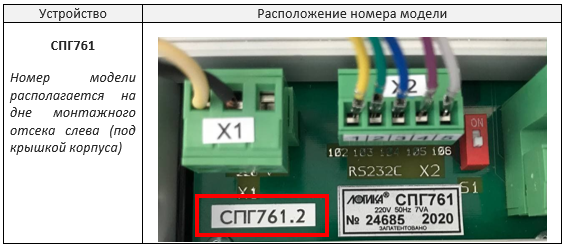

Запишите или запомните номер модели устройства. Его нужно будет указать в программе опроса. Внешний вид идентификационного номера для разных устройств представлен в таблице
Установите на место крышку монтажного отсека.

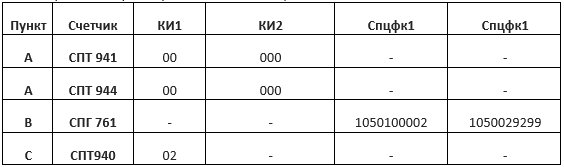

Установите настроечные параметры на счетчике в соответствии с таблицей (как настроить смотрите пункты под таблицей):

Настройка параметров для приборов учета СПТ941 и СПТ944

Выведите на экран счетчика параметры КИ1 и КИ2 следующими последовательными нажатиями на кнопки устройства:

Первое длительное нажатие «меню» → повторно нажать кнопку «меню» → стрелочками выбрать пункт «настр», нажать стрелочку вниз → выбрать пункт «БД», нажать стрелочку вниз → выбрать пункт «общ», нажать стрелочку вниз → удерживая стрелочку вниз листать до КИ1 (или КИ2).
Введите значения из таблицы. Последовательность нажатий для ввода значений, когда на экране прибора высвечивается значение КИ1 (или КИ2):

Нажать кнопку «ввод» → стрелочками вверх и вниз выбрать первую цифру КИ → нажать стрелочку вправо, курсор перейдет на заполнение второй цифры → стрелочками вверх и вниз выбрать вторую цифру → нажать кнопку «ввод».

Чтобы вернуться в главное меню несколько раз нажмите кнопку «меню».

Настройка параметров для устройства СПГ761

Выведите на экран счетчика параметры Спцфк1 и Спцфк2 следующими последовательными нажатиями на кнопки счетчика:

Первое длительное нажатие «меню» → стрелочками выбрать пункт «Сп4», нажать стрелочку вниз → на экране появится параметр Спцфк (Спцфк1), нажав стрелочку вниз появится параметр Спцфк2.
Введите значения из таблицы. Последовательность нажатий для ввода значений, когда на экране счетчика высвечивается значение Спцфк1 (или Спцфк2):

Нажать стрелочку влево, появится пустое поле параметра и строка с цифрами →

Выбрать цифру нажатием стрелочек вправо / влево → для записи числа нажать стрелочку вверх (для удаления – вниз) → после ввода всех чисел параметра сохранить изменения кнопкой «ввод».

Чтобы вернуться в главное меню несколько раз нажмите кнопку «меню».

Настройка параметров для устройства СПТ940

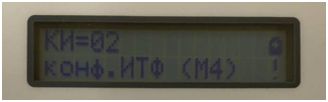

Выведите на экран счетчика параметр КИ следующими последовательными нажатиями на кнопки счетчика:

Первое длительное нажатие «меню» → стрелочками выбрать пункт «настр», нажать стрелочку вниз → выбрать пункт «БД», нажать стрелочку вниз → удерживая стрелочку вверх листать до КИ.
Введите значения из таблицы. Последовательность нажатий для ввода значений, когда на экране счетчика высвечивается значение КИ:

Нажать кнопку «ввод» → стрелочками вверх и вниз выбрать первую цифру КИ → (идентификатор оборудования) → нажать стрелочку вправо, курсор перейдет на заполнение второй цифры → стрелочками вверх и вниз выбрать вторую цифру (скорость передачи данных) → нажать кнопку «ввод».

Чтобы вернуться в главное меню несколько раз нажмите кнопку «меню».

Опрос устройства

Подключение устройств СПГ761, СПТ941, СПТ944 происходит аналогично. Далее будет рассматриваться подключение к модему на примере устройства СПТ941.

Запустите программу ПРОЛОГ для опроса устройств.

Скачать программу можно по ссылке, раздел Программа ПРОЛОГ.

В программе ПРОЛОГ:
Узел – тепловычислитель;
Абонент – группа тепловычислителей, объединённых по какому-либо признаку.

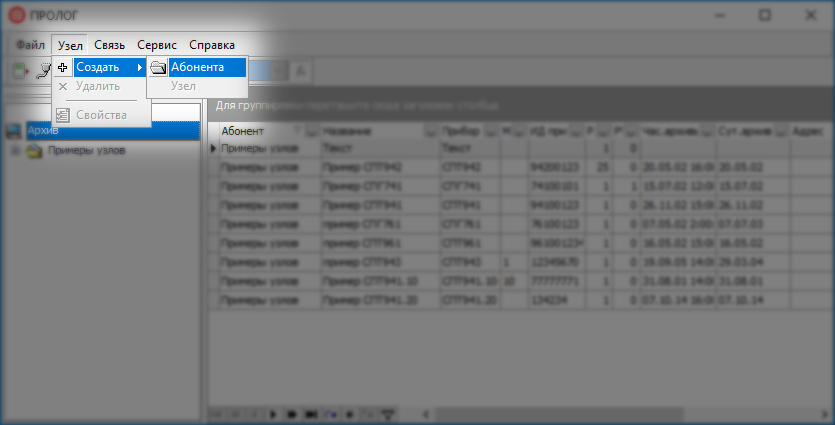

В меню Узел выберите Создать → Абонента.

Схема 6. Меню Узел: Создать → Абонента

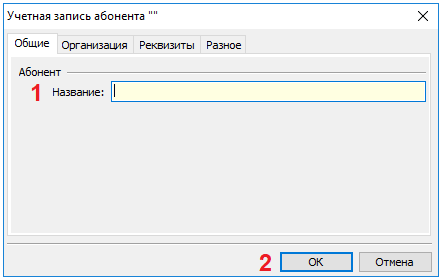

В окне Учётная запись абонента введите название нового абонента 1 (например, «Опрос_счетчика») и нажмите ОК 2.

Схема 7. Учетная запись абонента
В поле слева появился новый абонент (на рисунке – Опрос_счётчика). Нажмите на него левой кнопкой мыши.

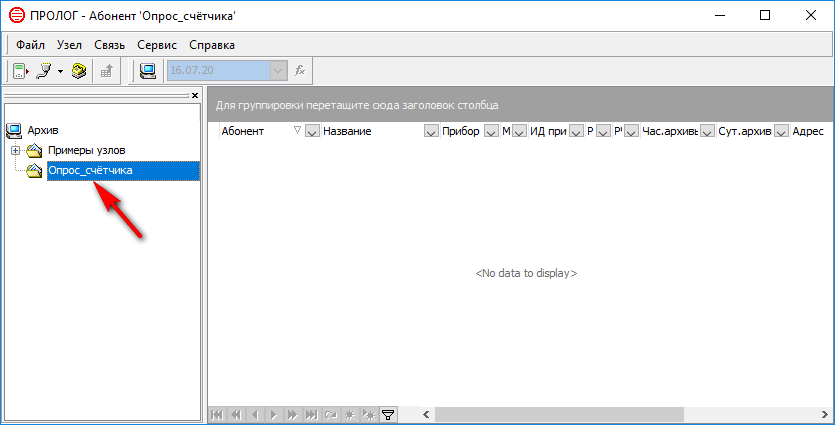

Схема 8. Создан новый абонент
В меню Узел выберите Создать → Узел.

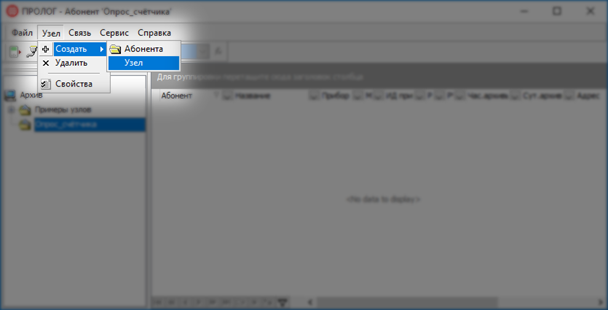

Схема 9. Меню Узел: Создать → Узел

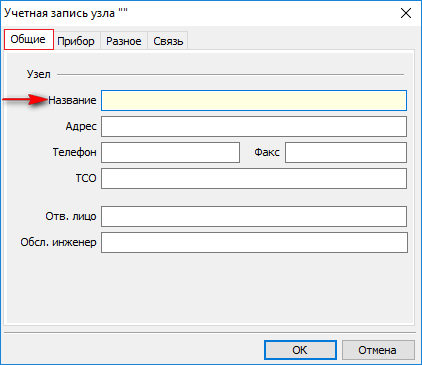

В окне Учётная запись узла на вкладке Общие введите название нового узла.

Схема 10. Ввод названия узла
Перейдите на вкладку Прибор, в окне Учётная запись узла укажите:
- Тип – СПТ941.20;
- ИД – идентификатор устройства.

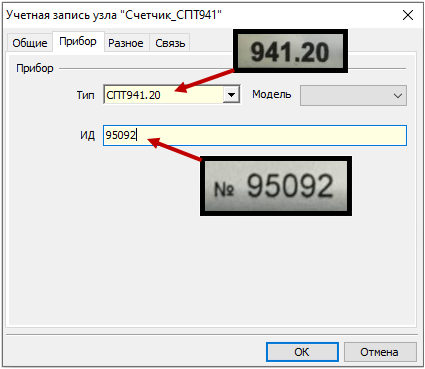

  Схема 11. Ввод информации о тепловычислителе
Перейдите на вкладку Связь, в окне Учётная запись узла. Выберите TCP. Укажите:
- IP адрес – 31.193.125.164 1;
- Порт – номер порта, присвоенный модему в сервисе iRZ Bridge 2.

  Если вы планируете опросить тепловычислитель, который включен в состав сети приборов, укажите его сетевой адрес. Сетевой адрес записан в настройках тепловычислителя. Нажмите ОК 3.

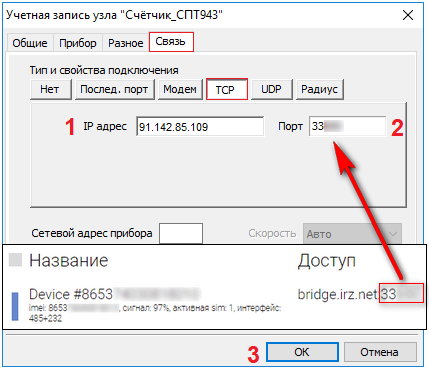

  Схема 12. Ввод IP-адрес и порт для подключения к модему

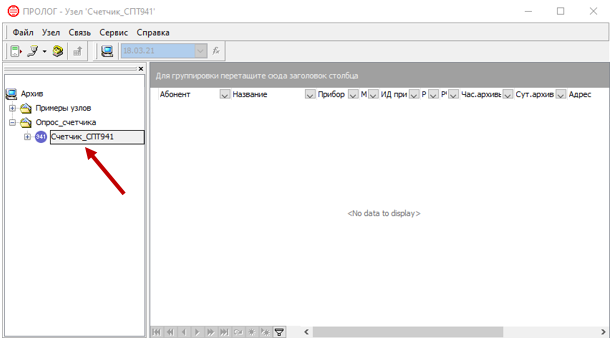

В поле слева у абонента появился новый узел (на рисунке – Счётчик_СПТ941).

Схема 13. Создан новый узел
В меню Связь выберите Удалённый опрос приборов.

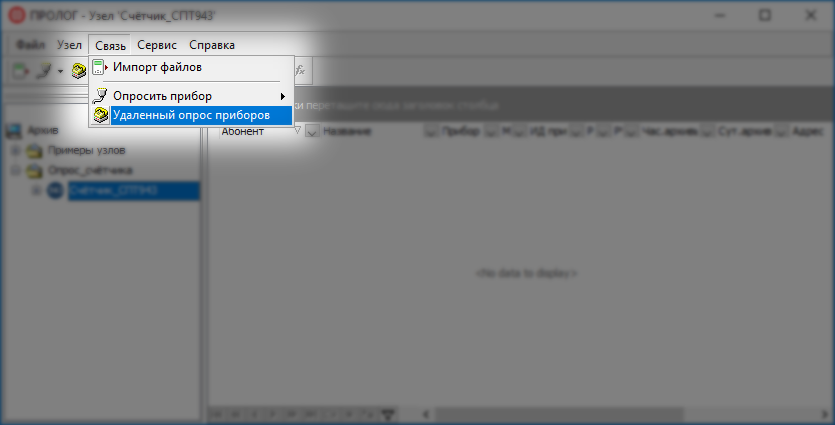

Схема 14. Меню Связь: Удалённый опрос приборов
В окне Менеджер удаленного опроса приборов:
- Из списка Абонент выберите созданного абонента 1.
- В поле Опрос поставьте галочку 2.
- Нажмите кнопку Начать опрос 3.

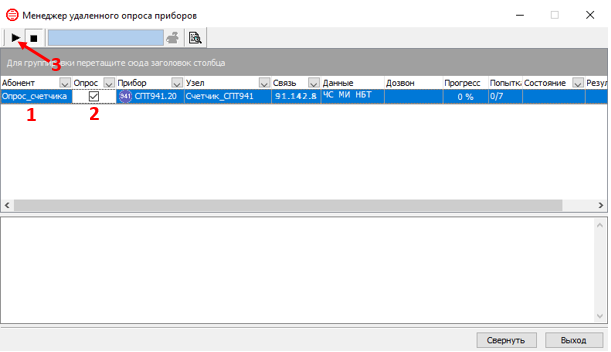

  Схема 15. Начать опрос тепловычислителя

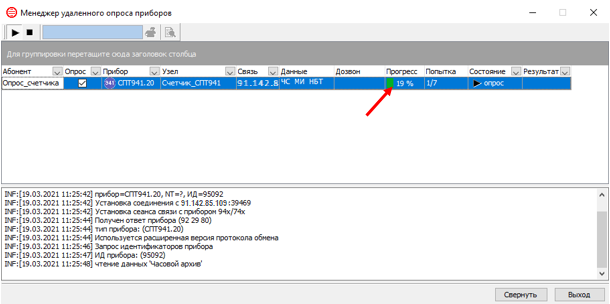

  Программа ПРОЛОГ подключится к модему АТМ и начнёт опрос тепловычислителя.

  Схема 16. Опрос тепловычислителя

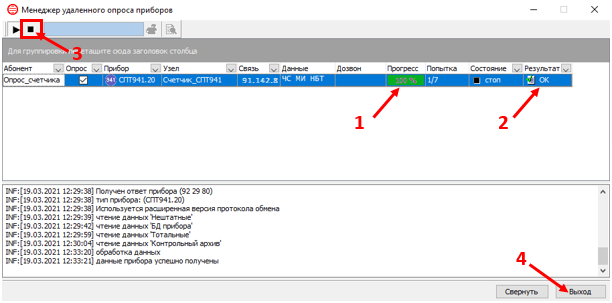

Когда опрос завершится, в поле Прогресс появится надпись 100% 1, в поле Результат – ОК 2. Нажмите кнопку Остановить опрос 3. Затем нажмите кнопку Выход 4.

Схема 17. Опрос тепловычислителя завершён

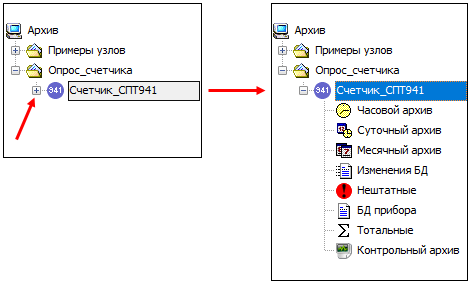

В поле слева нажмите на + рядом с узлом учёта. Появится список таблиц с данными, полученными от тепловычислителя.

Схема 18. Таблицы с данными от тепловычислителя
Выберите таблицу и просмотрите показания тепловычислителя. На рисунке – таблица Часовой архив.

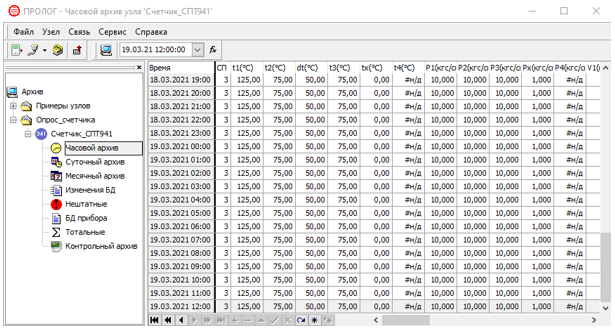

Схема 19. Таблица Часовой архив
