Настройка TU31 для работы по технологии CSD
CSD - технология передачи данных в 2G сетях. В сетях 3G эта технология не работает.
Модем TU31 - это 3G модем, и по умолчанию он работает в сетях 3G. Поэтому чтобы организовать связь по технологии CSD, его нужно перевести в режим Только 2G.
Полноценная работа с CSD возможна только на модеме версии Revision 2.0 / 1.2 и старше, потому что предыдущие версии не сохраняли введенные настройки после перезагрузки.
Отличить версию модема можно, посмотрев на наклейку с штрихкодом:
-

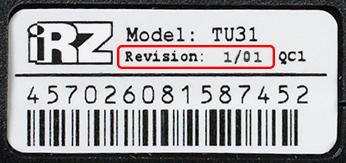

На версии Revision 1 будет написано 1 / 01:
-

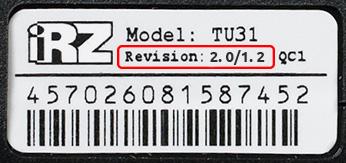

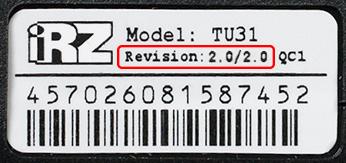

На версии Revision 2.0 будет написано 2.0 / 2.0 или 2.0 / 1.2:
Настройка модема для работы по технологии CSD
-
Подключите модем к компьютеру через USB порт. SIM лоток должен быть вставлен в модем (наличие самой сим карты не обязательно).
Если не установлены драйверы на модем, установите их.
-
Откройте диспетчер устройств и во вкладке Порты (COM и LPT) найдите устройство Cinterion EHx USB Com Port3, рядом с ним будет номер реального COM порта. Запомните или запишите этот номер.
В примере номер реального COM-порта - 13.
-
В терминальной программе откройте порт с номером из предыдущего пункта.
-
Извлеките SIM лоток.
-
В терминальной программе должно отобразится следующее меню:
Menu mode: Variant XX <P1> View statistic <P2> WD interval = OFF <PC> Power control <PR> Clear statistic <PG> Work mode = OFF (0) -

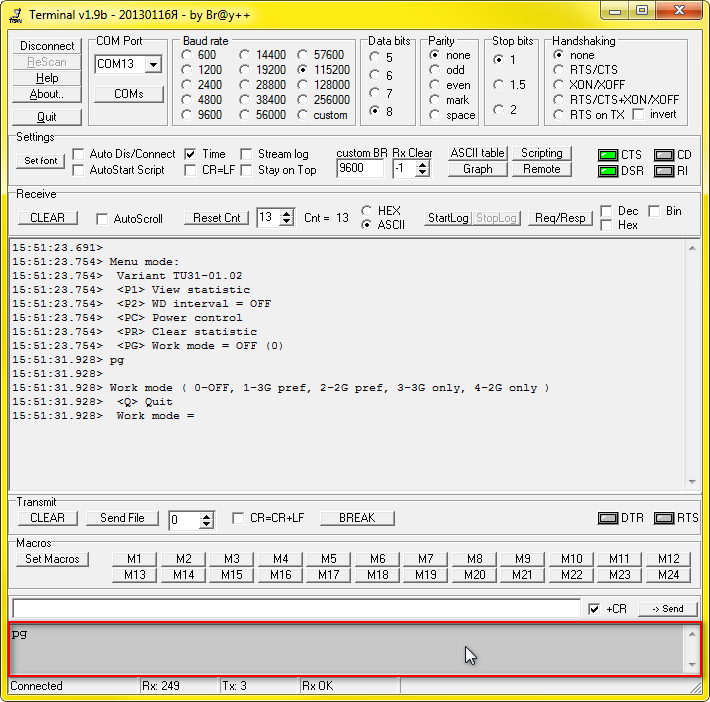

Введите с клавиатуры в терминальную программу PG и нажмите ENTER.
| Если Вы используете Terminal 1.9b, то нажмите на самое нижнее серое поле. |
-

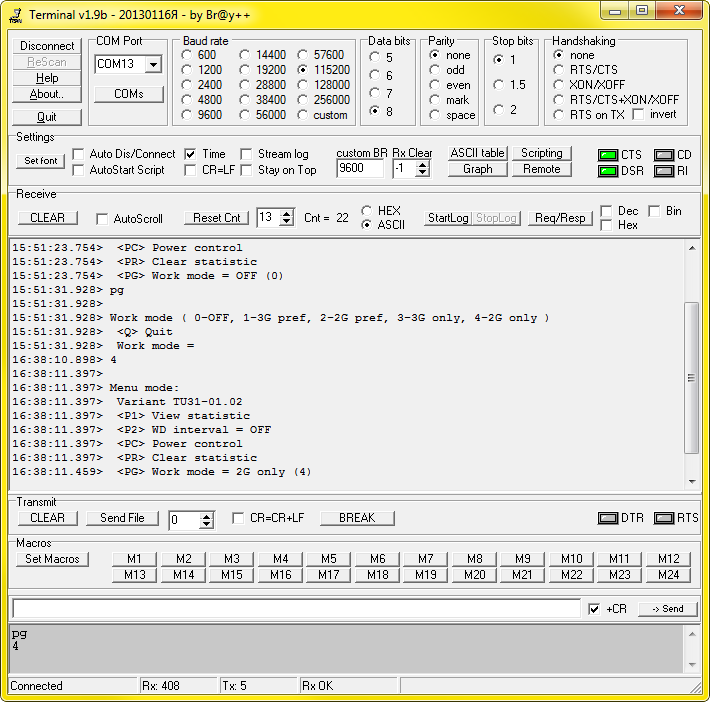

Введите с клавиатуры в терминальную программу 4 – режим работы только 2G:
Конфигурация интерфейса модема
-

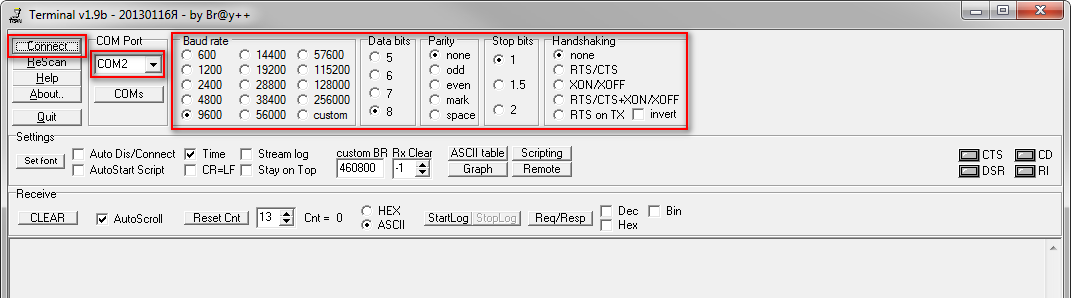

Запустите Terminal 1.9b, установите параметры порта на модеме, выберите COM порт, к которому он подключён и нажмите кнопку Connect
-

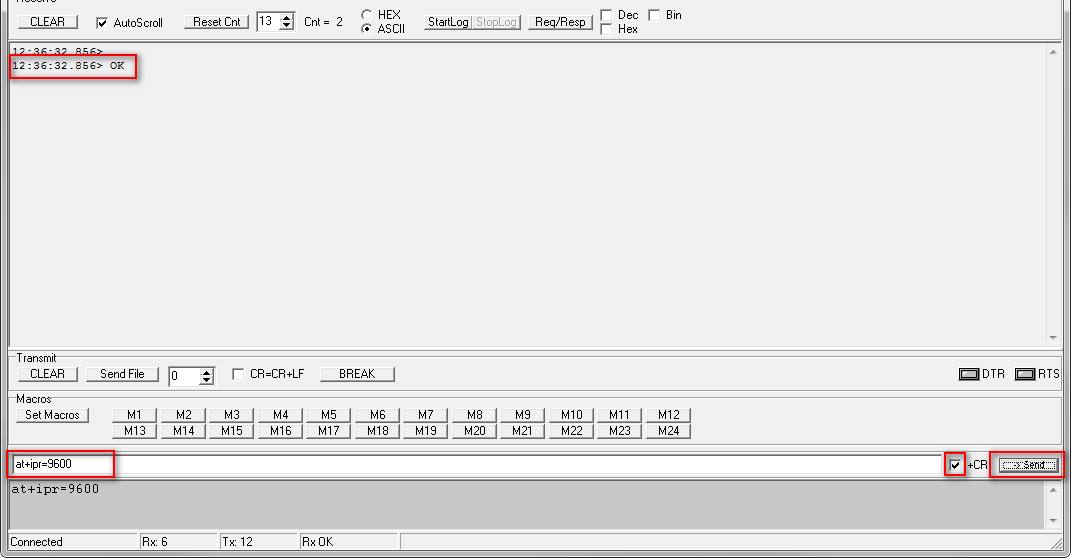

В поле ввода команд установите галку +CR и введите первую команду. Отправьте её в модем нажатием кнопки Send.
-
Убедитесь в том, что модем прислал подтверждение команды — ответ ОК.
-
Последовательно введите весь набор AT-команд.
-
Список AT-команд для настройки ведущего модема (с его стороны будет инициализироваться звонок)
AT+IPR=9600 //Скорость обмена по COM-порту AT^SCFG="GPIO/mode/DCD0","std" //Установка линии DCD в рабочее состояние AT^SCFG="GPIO/mode/DTR0","std" //Установка линии DTR в рабочее состояние AT^SCFG="GPIO/mode/DSR0","std" //Установка линии DSR в рабочее состояние AT^SCFG="GPIO/mode/RING0","std" //Установка линии DCD в рабочее состояние AT&w //Сохранение --=Отключить терминал кнопкой Disconnect. Перезагрузить модем. Подключить терминал кнопкой Connect=-- AT&d0 //Игнорирование DTR ATe0 //Отключение эхо AT&w //Сохранение AT^smso //Выключение -
Список AT-команд для настройки ведомого модема (модем будет принимать входящие подключения)
AT+IPR=9600 //Скорость обмена по COM-порту AT^SCFG="GPIO/mode/DCD0","std" //Установка линии DCD в рабочее состояние AT^SCFG="GPIO/mode/DTR0","std" //Установка линии DTR в рабочее состояние AT^SCFG="GPIO/mode/DSR0","std" //Установка линии DSR в рабочее состояние AT^SCFG="GPIO/mode/RING0","std" //Установка линии RING в рабочее состояние AT^scfg="GPRS/ATS0/withAttach",off AT&w //Сохранение --=Отключить терминал кнопкой Disconnect. Перезагрузить модем. Подключить терминал кнопкой Connect=-- ATs0=1 //Автоответ после одного гудка AT&c1 //Определение DCD режима AT&d0 //Игнорирование DTR AT+cbst=71,0,1 //Перевести модем в режим приёма данных ATe0 //Отключение эхо AT&w //Сохранение AT^smso //Выключение
-
-
В процессе работы модем необходимо перезагрузить по питанию (включить и выключить), после чего продолжить работу с терминалом.
В момент перезагрузки модема отключите терминальную программу от порта - кнопка Disconnect.
После подачи последней команды AT^SMSO настройка будет закончена. Для дальнейшей работы кратковременно отключите питание от модема.
Как проверить работоспособность CSD соединения описано в статье Проверка работоспособности передачи данных по технологии CSD.
Автор: Абашкин Иван
