Настройка Q2406B для работы по технологии CSD

#модемы #CSD #SerialPorts #Q2406B

CSD – это технология передачи данных в 2G-сетях. Для организации связи по технологии CSD потребуется два модема: ведущий, с которого будет осуществляться набор телефонного номера, и ведомый, который будет принимать входящее подключение.

Подготовка устройства

  1. Проверьте баланс SIM-карт, установленных в модемы.

  2. Убедитесь, что оператор сотовой связи подключил услугу передачи данных по CSD на обе SIM-карты.

  3. Вставьте SIM-лоток вместе с SIM-картой в модем.

Подключение

  1. Подключите Q2406B к компьютеру по интерфейсу RS232 (COM-порту).

  2. Подайте питание на модем, дождитесь регистрации устройства в сотовой сети.

В современных компьютерах не всегда можно найти COM-порт. В таком случае нужно использовать сторонний преобразователь из USB в RS232, для которого, возможно, понадобится установка дополнительного драйвера.

Настройка с помощью Терминала

Для настройки модема используются специальные AT-команды, которые можно отправить на модем через терминальную программу, например Terminal 1.9b.

  1. Откройте диспетчер устройств и во вкладке Порты (COM и LPT) и найдите устройство, которое появляется при подключении модема.

    Например, в данном случае это Prolific USB-to-Serial Comm Port (COM4). В скобках указан номер COM-порта, к которому подключено устройство.

    Dispetcher ustrojstv

  2. Запустите Terminal, выберите COM-порт, к которому подключено устройство (в нашем примере - это COM4) и произведите его настройку.

    Для Q2406B заводские настройки (настройки по умолчанию):

    • baud rate = 115200

    • data bits = 8

    • parity = none

    • stop bits = 1

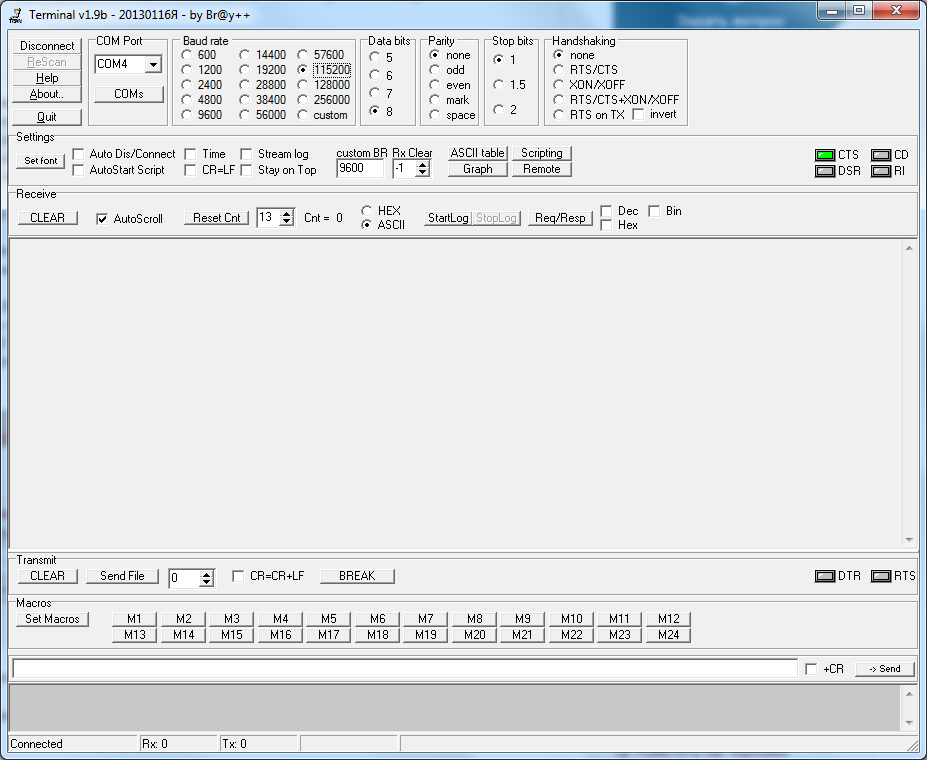

Zapustit' Terminal

AT-команды необходимо вводить в поле слева от кнопки Send. Отправляются команды нажатием кнопок Enter или Send. Перед отправкой установите галочку в поле +CR.

Все AT-команды набираются только латинскими символами!

При отправке команды at, модем должен ответить OK.

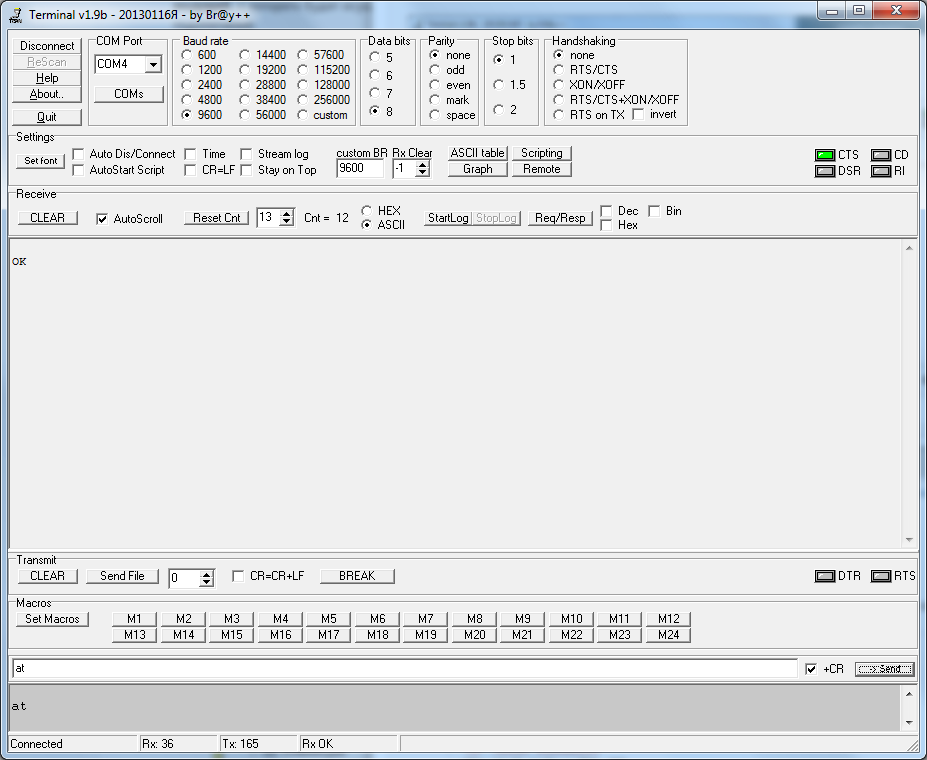

AT komandy vvodit' v pole sleva ot knopki Send

Настройка модема Q2406B, в качестве ведомого

Для настройки модема, в качестве ведомого, отправьте по порядку следующие команды:

AT+IPR=9600 //Скорость обмена по COM-порту

ATE0 //Отключение эхо-ответа

ATS0=1 //Автоответ после одного гудка

AT+WIOM=0,4 //Работа с GPIO

AT&C1 //Управление DCD-сигналом

AT&D0 //Управление DTR-сигналом

AT&S1 //Управление DSR-сигналом

AT&W //Сохранение в EEPROM

Отключите модем, нажав кнопку Disconnect в Терминале.

Проверка работоспособности передачи данных по технологии CSD.
