Питание внешних устройств от модемов TG21

#модемы #TG21

В модемах TG21 предусмотрена возможность питания внешних периферийных устройств непосредственно от самого модема. Это будет полезно, например, если интерфейс прибора учета требует внешнего питания, или если нужно подать питание на какой-либо датчик. В этом случае не нужен дополнительный блок питания для прибора.

Питание устройств происходит с вывода модема, который называется GPO. С этого выхода на устройство может быть подано фиксированное напряжение 7,5 В, либо осуществлена коммутация напряжения, которое подано на сам модем. Этот вывод находится на клеммном коннекторе:

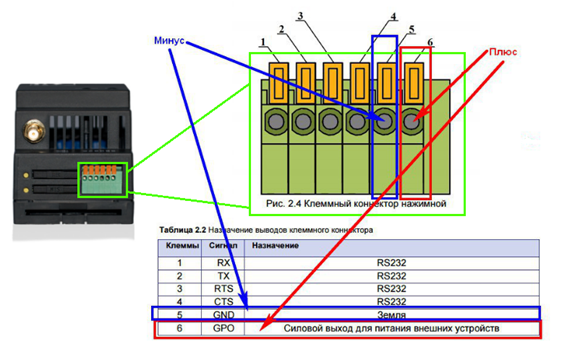

Klemmnyj konnektor

Питание устройств от TG21.A

Так как данная ревизия модема не имеет встроенного блока питания, то он может питаться от постоянного напряжения величиной от 7 до 40 В.

В режиме коммутации напряжения модем с вывода GPO будет выдавать то напряжение, которым он сам "запитан", т.е. если модем питается от 24 В, то на выводе GPO будет 24 В.

В режиме фиксированного напряжения встроенный регулятор напряжения будет выдавать с выхода GPO 7,5 В при любом напряжении питания модема.

Питание устройств от TG21.B

У данной ревизии модема имеется на борту встроенный блок питания, благодаря которому питание модема можно осуществлять напрямую от сети ~220 В. Однако модем работает от постоянного напряжения, поэтому этот встроенный блок питания преобразует переменное напряжение ~220 В в постоянное +12 В.

Таким образом, в режиме коммутации напряжения на выходе GPO будет 12В. В режиме фиксированного напряжения на выходе GPO будет 7,5 В, как и в случае модема TG21.A

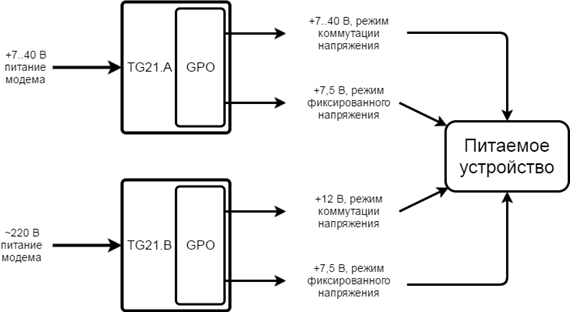

Skhema pitanie ustrojstv

Управление выходом GPO осуществляется следующими АТ-командами:

AT#GPIO=1,1,1 //включение коммутации напряжения питания

AT#GPIO=1,0,1 //выключение коммутации напряжения питания

AT#GPIO=2,1,1 //включение подачи напряжения 7,5В на GPO

AT#GPIO=2,0,1 //выключение подачи напряжения 7,5В на GPO

Если одновременно будут включены и подача напряжения питания, и подача напряжения 7,5 В, то на выводе GPO будет большее из этих напряжений.

Вывод GPO модема управляется GSM-модулем (выводами GPIO модуля). Поэтому при перезагрузке модема, выставленные настройки выхода GPO сбрасываются, и чтобы их настроить, нужно вновь подавать необходимые AT-команды.
Чтобы этого не делать, нужно записать в GSM-модуль скрипт на языке Python, который будет автоматически выставлять нужное напряжение на выводе GPO после перезагрузки модема.

Скачать необходимый скрипт для 12 В или 7,5 В, а также программу для записи скрипта в модем можно по этой ссылке.
