TU31 переключение режимов 2G, 3G, 2G-only, 3G-only

#модемы #TU31

Задача:

Переключить режимы работы модема, чтобы он работал в следующих режимах: 2G, 3G, только 2G, только 3G

Решение:

Существует две версии модемов TU31: Revision 1 и Revision 2.0.

Отличить их друг от друга можно, посмотрев на стикер со штрихкодом.

  • На версии Revision 1 будет написано 1 / 01:

Revision 1

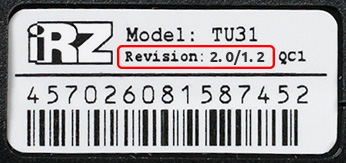

  • На версии Revision 2.0 будет написано 2.0 / 1.2 или 2.0 / 2.0:

Revision 2

В версии Revision 2.0 добавлена функция автоматического включения в нужном режиме сети - при включении модем будет работать в таком режиме сети, который Вы задали через специальную настройку.

Версия Revision 1 не может сохранять настройки сети, и они будут сброшены в автоматический выбор после перезагрузки модема.

Способ 1

Доступен только для версии Revision 2.0.

Настройка режимов работы сети через встроенное меню управления модемом

  1. Подключите модем к компьютеру через USB порт. SIM лоток вставьте в модем (наличие самой сим карты не обязательно).

    Если не установлены драйверы на модем, установите их.

  2. Откройте диспетчер устройств и во вкладке Порты (COM и LPT) найдите устройство Cinterion EHx USB Com Port3, рядом с ним будет номер реального COM порта. Запомните или запишите этот номер.

    В примере номер реального COM-порта - 13.

    Dispetcher ustrojstv

  3. В терминальной программе откройте порт с номером из предыдущего пункта.

Инструкция по использованию терминальной программы Terminal 1.9b
Port s nomerom iz predydushchego punkta

  1. Извлеките SIM лоток.

  2. В терминальной программе должно отобразится следующее меню:

    Menu mode:
Variant XX
<P1> View statistic
<P2> WD interval = OFF
<PC> Power control
<PR> Clear statistic
<PG> Work mode = OFF (0)

  3. В терминальную программу введите с клавиатуры PG и нажмите ENTER

Если используется Terminal 1.9b, то нажмите на самое нижнее серое поле.
Vvesti s klaviatury PG

  1. Таким же образом введите требуемое значение настройки предпочтений сети. Один из пунктов:

    • 0 - Автоматический выбор сети.

    • 1 - Предпочтительно 3G сети.

    • 2 - Предпочтительно 2G сети.

    • 3 - Только 3G сети

    • 4 - Только 2G сети

Готово. Перезагрузите модем и приступайте к работе.

Способ 2

Доступен для обеих версий Revision 1 и Revision 2.0.

Настройка режимов работы сети через AT команды

Список АТ-команд для установления режимов работы:

at^sxrat=0 //только GSM (2G)

at^sxrat=1 //автовыбор

at^sxrat=2 //только 3G

at^sxrat=1[,0] //автовыбор предпочтительно 2g

at^sxrat=1[,2] //автовыбор предпочтительно 3g

Ввести их в модем можно, воспользовавшись любой терминальной программой, например Terminal 1.9b by Bray.

Инструкция по использованию терминальной программы Terminal 1.9b
Установленный режим работы будет зафиксирован до перезагрузки модема, после перезагрузки режим сети нужно будет установить заново.

Если планируется использовать TU31 в качестве ведущего модема для опроса устройств по технологии CSD, установите вышеприведенные АТ-команды в строке инициализации программы опроса.
